電滋爐的開關電源保險管,通常安裝在整流管的鍵入端。當整流管短路故障時,保險管對鍵入電路具有保護功效,當功率管短路故障時,保險管也對橋具有保護功效。可是,串聯諧振電路的低頻電容器霉變或毀壞而失諧時,保險管與功率管與此同時燒壞,在這樣的情況下,保險管對功率管起不上保護功效。雖然功率管的額定值持續電流遠高于保險管的融斷電流,但真實情況是,二者與此同時燒壞。熔斷絲的融斷時間并不是超前的功率管,反而是與功率管同歩。

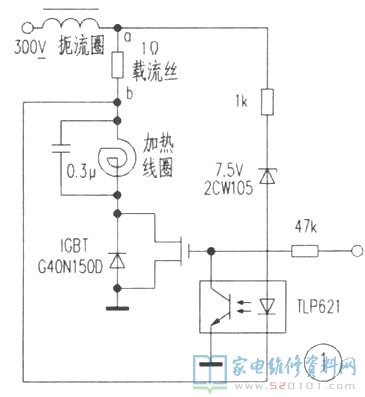

本電路的設計方案,當大電流涌進功率管時,電流量檢驗電路工作中,馬上關掉功率管,使功率管獲得保護,保護電路如下圖1所顯示。圖1中的載流元器件是截用一段1Ω的3000W電爐絲,以減少額定值電流,進而減少爐絲的發熱溫度。1Ω電爐絲的牙距放大,以擴大排熱實際效果。此段電爐絲若能筑成帶散熱器的或是件,實際效果更為理想。固定不動1Ω加熱管用的接線頭,采用外方內圓的頂孔件,用螺釘擰緊在破孔pcb線路板上。1Ω載流絲串在扼流線圈與震蕩電磁線圈中間,只需a、b間有幾安的電流穿過,則a、b間就會有幾伏的工作電壓。若設置功率管IGBT的較大額定值工作中電流為8.2A,則Uab=8.2V。在a、b端劃入光電耦合器TLP621電路,較大工作中電流決策于穩壓管的選擇穩壓管值。穩壓管采用7.5V的2CW105,在功率管的柵壓和源極間劃入光電耦合器TLP621的感光電路,當a、b間的電流超出8.2A時,檢驗電路工作中,發光二極管閃光,感光管導通,柵壓接地裝置過壓,功率管自主關閉,功率管遭受保護。

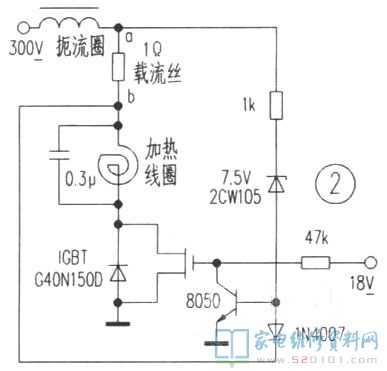

圖2為圖1的作用同樣電路,僅僅將檢驗電路中的光電耦合器換為公司分立件,便于在電路板上的靈便安裝。
該電路對電流檢驗十分靈巧,過電流自斷幾乎沒有延遲。保護計劃方案十分合理,缺陷是載流元器件采用發燙爐絲,裝接時要留意pcb線路板的位置選擇或設置,要需注意隔熱和排熱的安全系數。
