安印WYB50

安印WYB50-90電高壓鍋關鍵性能參數，操縱方法：電動式計時器；輸出功率：900W；容積：5L；規格：22cm；壓力：40～70kPa；限壓工作壓力：90kPa；保溫溫度：60～80℃；保壓時間：0～30min。

一、電路原理

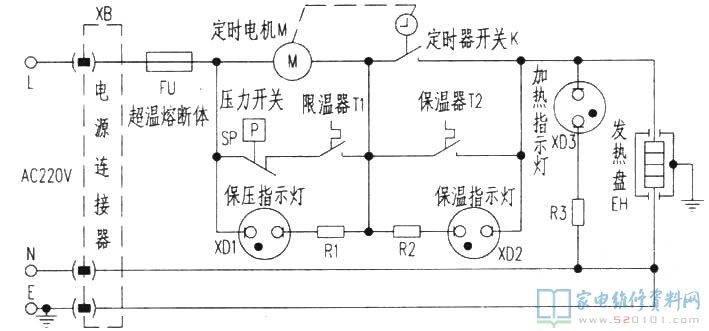

電路基本原理如圖下所顯示，關鍵由加熱／保壓電路和保溫電路兩部份構成。

1、加熱／保壓電路
接入開關電源，設置保壓時間，將計時器旋紐順時針方向旋至相匹配標尺后，定時器開關K合閉，因為保溫器T2被定時器開關K短路故障，T2暫時不起溫度控制功效，保溫顯示燈XD2沒亮。與此同時保壓顯示燈XD1也被壓力控制器SP串連限溫器T1所短路故障，保壓顯示燈：XD1都不亮。這時220V交流電經電源連接器XB、過熱融斷體FU、壓力控制器SP、限溫器T1、定時器開關K向發燙盤EH配電，加熱顯示燈XD2亮，EH加熱，鍋內逐漸變壓。當標準氣壓做到壓力70kPa時，SP斷開，EH跳停終止加熱，XD3滅掉，XD1亮，全自動轉到保壓情況，按時電動機M旋轉，計時器逐漸保壓倒數計時。在保壓全過程中，鍋內壓力小于40kPa時，SP合閉插電，壓力高過70kPa時，SP斷開關閉電源，使EH作間隔性加熱，而XD3、XD1則是更替發光。當計時器倒數計時至“關”部位時，烹飪全過程完畢，K斷開，EH終止加熱，XD3滅掉，XD2亮，電高壓鍋進到保溫情況。
2、保溫電路
當保壓完畢定時器開關K斷開后，保溫器T2資金投入工作中。當鍋內溫度降低到60℃時，T2合閉，220V交流電經XB、FU、SP、T1、T2向EH配電，XD2滅掉，XD3亮，EH作短暫性加熱，使鍋內溫度回暖到80℃時，T2斷開，XD2亮，XD3滅掉，EH又終止加熱。反復以上全過程，使保溫溫度勻速運動在60～80℃范疇。

FU起過熱過電流保護功效，當鍋內溫度超出額定值溫度或電路產生短路故障問題時全自動融斷。T1起限溫維護功效，當沒有水空燒或超出額定值溫度時全自動斷開開關電源，進而維護發燙盤不被燒毀。

二、常見故障維修實例
1、標示燈不閃，不加熱。
此類常見故障是電源連接器XB插腳松脫或燒蝕空氣氧化造成不插電。維修插腳打磨拋光金屬氧化物，就可以恢復過來加熱。若XB比較嚴重燒蝕，需拆換XB。
2、加熱顯示燈亮，不加熱。
燈亮了表明開關電源進到電路，發燙盤EH燒毀造成不加熱(EH一切正常電阻器約53．7Ω，若無窮則短路毀壞)，拆換EH。
3、保溫顯示燈亮，不保溫。
該常見故障表明保溫電路已插電，不保溫是T2接觸點燒蝕引路而致，拆換T2，常見故障即清除。
4、蓋子漏汽不僅。
關鍵緣故系蓋子密封劑圈久用衰老或損壞，換掉新產品就可以。
