故障狀況：小編接修一臺正妻子牌DS-5000SB型數碼科技變頻式一鍵通電滋爐，接入電壓按壓電源開關無一切反映。

故障維修：最先開啟灶蓋，查詢FUSE250VAC/15A保險絲管已損壞。這表明灶內有明顯的短路性故障。隨后卸掉加溫線盤，取下控制電路板，用MF-47型萬能表檢驗，發覺Q1/IGBT/H20T20管已被擊穿，三個電級間顯短路性毀壞。因此改成G40N150D管拆換(基本參數：最大抗壓值1500V、較大電流量40A，含有減振二極管)。

然后檢驗髙壓、低電壓開關電源電路各界導出端與地間的阻值均一切正常，表明短路性故障已被清除。電腦裝機后插電試之，令小編大感心寒的是：除無源蜂鳴器傳出“嘀”一聲外，標示燈不閃、不轉、功能鍵所有無效，故障依然。集中精力再作深入分析，無源蜂鳴器可以發音警報，這表明整體開關電源、單片機設計等電路基本上一切正常；故障點仍在ICBT管以及輸出功率推動、導出電路上。因此認真仔細，果真發覺輸出功率推動電路上的推挽電路三極管Q8/C1815(部分電路見圖下)被“擊穿”。三個電級間是引路狀毀壞，這也是此前IGBT管被擊穿毀損的一起所殃及的。因此改成S8050、S8550對管一并拆換Q8、Q3后，進行復測一下兩腳市電插頭的電阻器為300k，一切正常(由于這款電滋爐選用電源方法，與別的知名品牌電磁灶電源線插頭LN間阻值不同樣)。隨后通電啟動，電磁灶修復加溫作用。

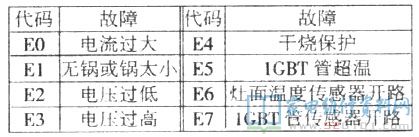

此外，該知名品牌3880-5000S/SB數碼科技變頻式電滋爐配有故障自動識別程序流程，當電磁灶發生故障時表明故障編碼(如下所示表所顯示)，給予故障產生的位置或范疇。

可是，電滋爐電路是一個大閉環控制、大電流量，高頻率、髙壓系統軟件。要能全自動展現出故障編碼，除開關電源電路、實際操作、表明電路自身一切正常外，別的電路也需要基本上一切正常，有關信息的傳送不可以中止或遺失。如本例5000SB“一鍵通”電磁灶，當輸出功率推動、導出電路擊穿毀壞時，接入電池充電后，整體無一切反映，便算不上表明故障編碼了。
