誠昌C18型電滋爐,標示燈不閃,輕按各功能鍵無反映

常見故障狀況：小編接修一臺誠昌C18型電滋爐，標示燈不閃，輕按各功能鍵無反映。

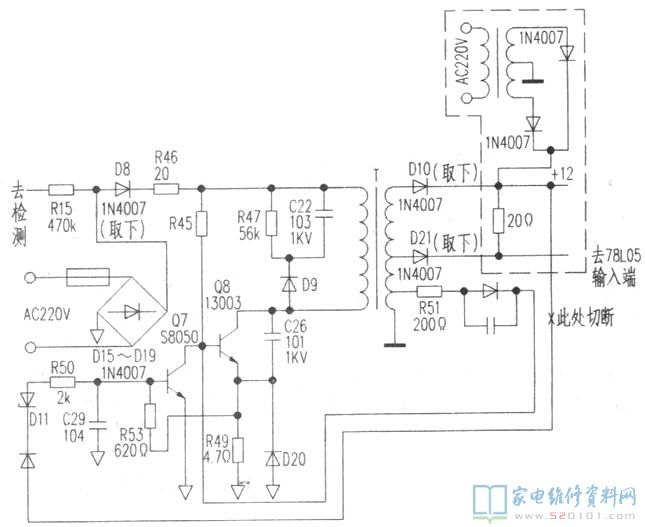

常見故障維修:拆卸電磁爐電路板，用數字萬用表檢驗10A保險絲管、整流模塊、電源開關控制模塊，均無問題。觀查其操縱開關電源，是由中小型開關電源造成的，其電路示意圖如附圖所顯示。用數字萬用表查驗發現R46燒壞，Q8穿透短路故障，還發現Q7爆裂，R50、R53、R49燒黑，其他各元器件未發現問題。
拆換以上全部元器件后試開機，把電源插頭剛插進電源插座的一剎那，只聽見噼哩啪啦的響聲，立刻關閉電源，發現R46、R27、R28再度燒毀。查驗拆換頂峰消化吸收電路D9、R47、C22等都不可以故障檢測，一時找不到方向。具體分析其電路，發現其開關電源主要是造成DC12V、5V工作電壓，因一時難修完，故決策開展更新改造。

最先把R46、D10、D21取出，放下原開關電源。找一只3-5W的中小型2×12V變電器和二只1N4007二極管，一只20Ω/2W的電阻器按附圖中斜線一部分連接，隨后開機顯示燈亮，輕按開機鍵后IGBT管G極的檢測端大約1．2V的測試數據信號。隨后連接線盤等，試按加溫及各功能按鍵工作中都一切正常。因此把中小型12V變電器在適合處固定不動裝好，交顧客應用已經有月余，一切正常。
