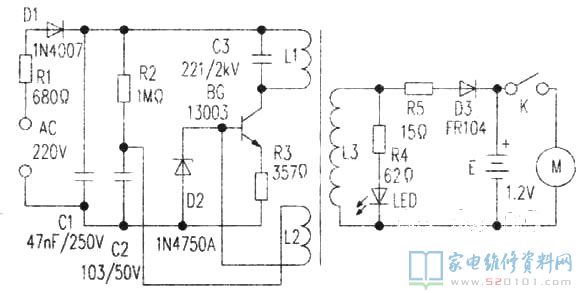

電動剃須刀電路設計圖(見下面的圖)

一、原理

220V交流電流經電阻R1過流保護、二極管D1半波整流、電容器C1過濾獲得約110V的直流電壓，經脈沖變壓器繞阻L1加進三極管的C極。電阻R2、電容器C2、三極管BG和脈沖變壓器的繞阻L1、L2一同組成電源電路的自激振蕩運行狀態，再經脈沖變壓器的藕合，在繞阻L3磁感應出高頻率工作電壓，經R5送D3整流器給充電電池E電池充電。電容器C3是消化吸收L1工作中時發生的目感頂峰工作電壓的，避免三極管破電磁感應髙壓毀壞。R4、LED構成開關電源標示電源電路。

二、常見問題裝飾
例1、電動剃須刀電池充電時標示燈不閃
檢修：用數字萬用表Rx10k擋檢測AC220V鍵入端正反面向電阻(在其中一次為∞，替換直流電流表后檢測電阻值應是二三十千歐上下)，假如直流電流表正反面向2次檢測的最后全是∞，則一般為電阻R1、三極管BG或R3引路性毀壞。
例2、電動機時轉時不轉
檢修：這一般是電源開關K與pcb線路板上的銅泊接觸不良現象而致，緣故是pcb線路板上的銅泊有翠綠色的銅綠廢棄物(絕大多數都是由于有液態滲透到或充電電池流出透明液體導致的)，消除銅綠廢棄物，如電地早已毀壞則一并拆換就可以。
例3、有時候待機后再召開會議發生不轉，游戲多開／關幾回后又一切正常轉
檢修：在清除電源開關和充電電池焊接線無接觸不良現象等狀況后，一般全是小電機的電機換向器和電刷出自于損壞，而在某一方位存有觸碰“盲區”。這時拆卸小電機糾正一下電刷簧片就可以(最好是換用新的小電機)。
