東芝14W節能燈有2種規格型號

東芝14W節能燈有2種規格型號，一種是2U1燈管，均衡排序，另一種是3U1燈管，三角形排列，現以2U1／14W燈管為例子，詳細介紹其電路基本原理及普遍故障維修，僅供參考。

一、電路基本原理

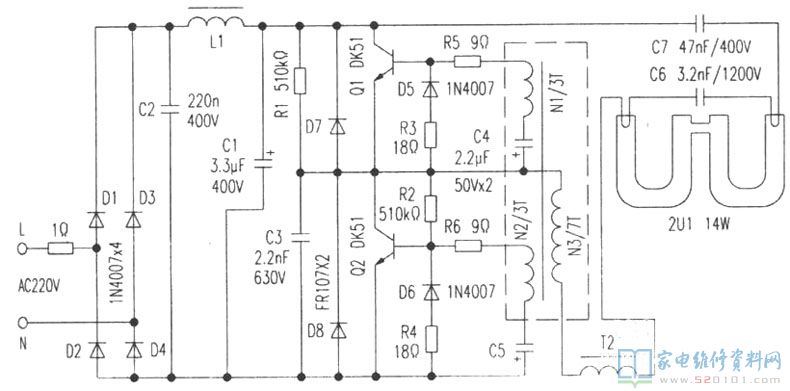

依據實體制作出電路基本原理如圖下所顯示，電子器件的識別碼與電路板同樣。

該電路歸屬于半橋型高頻率逆變電源電路，電壓220V經保險電阻TR后加至穩壓管D1～D4橋式整流，由C2、電感器L1、C1構成π型高低頻過濾電路，其功效既避免節能燈工作中時造成高次諧波對家庭用視覺家用電器的影響，又可以進一步減少導出直流電壓的溝通交流諧波失真，對后續電路工作中有益。過濾后導出約300V直流電壓加至功率管Q1、Q2上。由R1、C3構成運行電路；由Q1、Q2、C4、C5和脈沖變壓器T1(繞阻N1、N2、N3)構成高頻率震蕩電路；由電磁感應變電器T2、C6、燈管2U1構成串聯諧振，照明燈具電路。剛接觸電原時，300V直流電壓經R1對C3開展電池充電，當C3充電工作電壓超過一定值時經R2加至Q2的基極，Q2開啟關斷，隨后根據脈沖變壓器T1各繞阻磁感應藕合，開啟Q2、Q1輪番關斷與截至，電路進到震蕩情況，造成類似矩形框波的導出單脈沖，該脈沖工作電壓經T2、C6造成串聯諧振，在2U1兩邊得到充足的啟輝工作電壓而引燃閃光。當燈管照亮后，因為T2的電磁感應功效，使燈管電流量勻速運動，那樣既減少燈管的頻閃，又具有過流保護維護功效，保證節能燈安全工作。

該節能燈設定多種維護電路，以提升節能燈的穩定性，增加節能燈使用期限。由保險電阻TR出任整體過電流保護。關鍵運用二極管D7、D8的單指導通功效來消化吸收工作中時加進Q1、Q2上的反壓，避免兩功率管因高原反應壓而毀壞。電阻器R5、R6的功效是限定Q1、Q2基極的過電流量。電阻器R3、R4和二極管D5、D6串連構成兩功率管b-e結的消化吸收反壓維護電路，以保護Q1、Q2不被毀壞。電容器C7起隔直功效，避免直流高壓電源進到燈管而燒毀鎢絲。

二、普遍故障檢修

例1、接入開關電源，傳出“叭”一聲，燈不閃。
這一般是電路產生明顯的短路故障故障。最先用一字型螺絲刀砸開燈罩和插座，隨后卸掉電路板，觀查電路板上電子器件，發覺TR燒糊發黑，測其兩邊堵塞，然后檢驗整流器過濾電路，D1—D4、C2、L1、C1均一切正常，從而初判功率管Q1或Q2穿透短路故障，因此焊下Q1、Q2精確測量，發覺兩功率管c-e穿透(短路故障)導致震蕩電路停振造成上述故障，拆換TR(1Ω／2W)、Q1、Q2(型號規格DK51)后，故障馬上清除。若覓不上DK51管道，可選高原反應縮管13002代用，留意，該管b—e管腳排序與原管反過來，電焊焊接時不可以搞錯。
例2、接入開關電源，燈管不可以照亮。
造成該故障常出現在運行電路，查驗TR一切正常，精確測量C1兩邊直流電壓(300V)一切正常，然后檢驗運行電路R1、C3，發覺C3無效，拆換C3后插電使用，節能燈一切正常照亮，故障清除。
例3、插電后，燈管兩邊深紅色。
造成該故障關鍵因素有：(1)、C6比較嚴重走電或穿透短路故障，拆換該電容器抗壓務必超過630V(最好是選1200V滌綸電容)。(2)、C7容積縮小或比較嚴重走電。(3)、D5或D6特性欠佳。均應拆換。
例4、燈管時亮時沒亮。
造成該故障多是節能燈led燈頭核心(火線零線)電級錫點空氣氧化凹痕與開關電源接觸不良現象，拆下來節能燈，用錫焊補圓潤就可以。若錫點一切正常，多是節能燈內部電路脫焊、開關電源導線松動而致，用指針式萬用表Rx1k擋精確測量led燈頭兩電級，電阻器約500k為一切正常，不然多見內部電路有脫焊等問題，可逐點查驗給予清除。
