立式飲水機實體繪制圖

一、整體構造
關鍵性能參數：應用工作電壓AC220V，加熱輸出功率420w，制開水工作能力≥90℃-5L/h，消毒輸出功率3W，消毒按時時間10、20、30min(分鐘)三擋，防止觸電維護種類I類。
該設備為全塑立柱式型號，主機箱上半分成濕熱立式飲水機，關鍵由聰慧座、儲水箱、熱罐(內裝電熱管)等構成，控制面板配有溫／熱水器混水閥各自供貨常溫水和開水。下半邊分成消毒柜，內分雙層，關鍵由自動門電源開關、定時器、臭氧消毒機等構成，起消毒冷藏功效。

二、電路基本原理

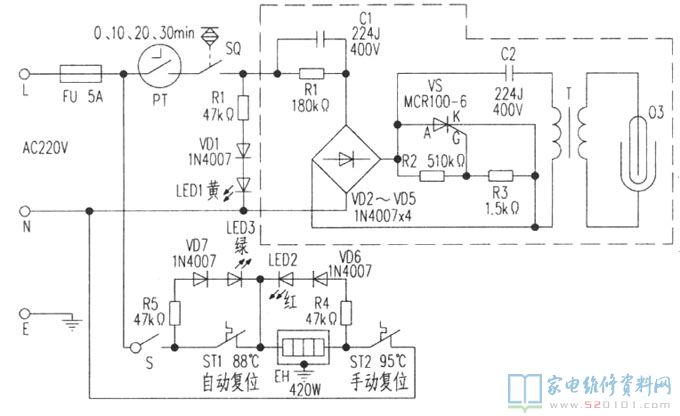

該立式飲水機實體繪制圖如圖下所顯示，由按時消毒電路和加熱隔熱保溫電路兩部份構成。

1．按時消毒電路 該設備臭氧消毒機電路如圖下中虛線條中所顯示，與定時器PT、自動門電源開關SQ及消毒顯示燈LEDl組成按時消毒電路。合上消毒箱門，SQ合閉接入電路。接通主機電源后，轉動主機箱右邊定時器放置10、20、30min隨意一擋，PT合閉并逐漸倒數計時，電壓經保險絲管FU根據PT、SQ加至活性氧消毒電路，LED1照亮．標示消毒柜逐漸消毒。由C1、R1降血壓、VD2～VD5橋式整流后造成脈沖直流電壓向C2電池充電。與此同時該工作電壓經R2、R3分壓后加至單向可控硅VS的G極，開啟VS關斷，C2經VS及單脈沖升壓器T的初中級充放電。當C2放電后VS截至，C2再度被電池充電，VS再度關斷，這般循環往復，在T的次級線圈造成數萬伏單脈沖髙壓加至活性氧放電管O3，兩電級電弧放電，水解氣體造成充足濃度值的活性氧，做到消毒冷藏。當定時器倒數計時完畢后，PT接觸點校準斷掉，全自動關閉電壓，LED1滅掉，進行一次消毒全過程。
2．加熱/隔熱保溫電路合閉加熱電源開關S，加熱溫度控制器ST1、電熱管EH、防干燒溫控器ST2與電壓組成控制回路，EH逐漸加熱生活用水，與此同時與EH并接的加熱顯示燈LED2環路有電商品流通而照亮，標示處在加熱情況，而隔熱保溫顯示燈LED3環路被ST1短路故障而不亮。當溫度升到95℃時，ST1斷掉，LED2滅掉，LED3串入電路而照亮，標示進到隔熱保溫情況。在隔熱保溫時間段中溫度慢慢降低至80℃時，ST1合閉，電路再度進到加熱情況，使溫度操縱在80-95℃中間。電路中，FU為整體過電流保護，ST2為防干燒維護。ST2是手動式校準溫度控制器，若遇沒有水誤接入電壓，電熱管大幅度提溫，強制性ST2斷電源開關斷電壓，避免燒毀電熱管和從而造成火災事故，待立式飲水機當然減溫后，再次按觸ST2復位開關就可以恢復過來應用。

三、常見問題

1．轉動定時器后一放開手隨后校準，消毒顯示燈LED1沒亮，臭氧消毒機不工作中。
依據常見故障狀況剖析，多是客戶轉動定時器用力過猛，造成內部驅動力發條跑位掉下來或斷裂。若跑位掉下來將夾頭再次卡進原點就可以。若發條斷裂，外行工作人員難以修完，可以用JFD-30型(220V/1.6A)定時器拆換。若覓不上該型號規格定時器，緊急維修時要風機的定時器代用也可以，但要留意消毒時間，不適合超出30分鐘。
2．加熱顯示燈LD2沒亮，不加熱。
遇此常見故障，先將定時器校準在0擋，隨后用萬能表R×1擋將兩直流電流表各自觸碰電源線插頭L、N腳，合閉S，一切正常的回路電阻約120Ω(電熱管內電阻)，若標示無窮，表明加熱電路短路。先不必急切拆卸維修，先開啟側板，觀查防干燒溫度控制器ST2(安裝在ST1上邊)核心的灰黑色復位開關，若已彈出來，多是清理立式飲水機以后忘掉裝進水瓶座，機內沒有水接入開關電源造成干燒維護，用大號螺絲起子輕力打動復位開關(接觸點合閉)，立式飲水機就可以一切正常加熱。若查驗ST1、ST2一切正常，通常是加熱電源開關S毀壞，拆換S，常見故障即清除。
3．加熱顯示燈LED2長亮，不加熱。
造成該常見故障的緣故有：其一，電熱管兩腳連接器空氣氧化不插電。拔出來插線件，用小挫刀、打磨砂紙這類消除金屬氧化物后再次插牢連接器就可以。其二，電熱管自身燒毀，用萬用表測量電熱管兩邊一切正常電阻器約120Ω，若測出電阻值無窮，確定電熱管燒毀，拆換420W不銹鋼板電熱管，常見故障就可以清除。
