小編最先撬開機面電源總開關板(機而中下部的細長灰黑色塑膠板),用萬用表電阻攔測電源開關觸點已短路,焊下拆看內部已燒糊形變。用一只AC250V/3A/2×2船形開關,并將它改成2組并接為AC250V/6A/1×2(提升接觸點電纜載流量)連接在原點代換。接妥后插電調試卻依然不可以運行電機工作中,但查電源開關和電源電路插電都一切正常。

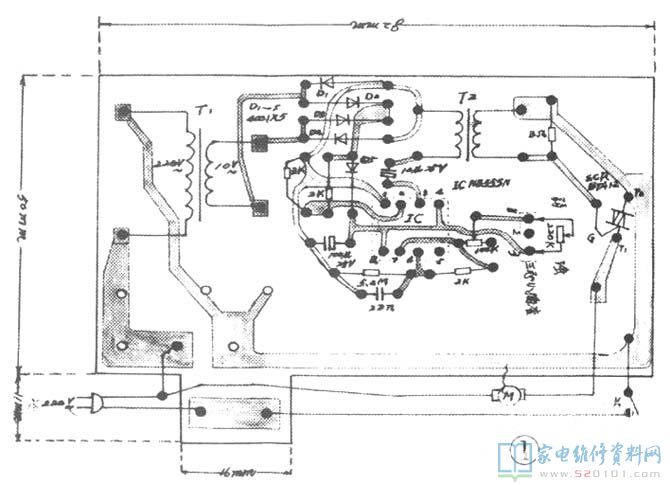

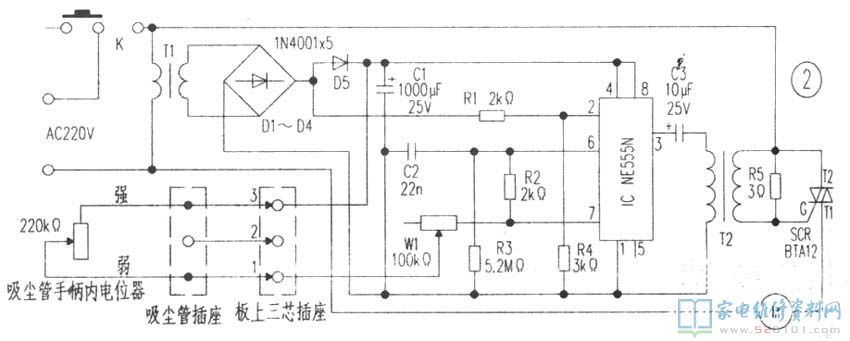

為了更好地完全弄清電源電路構造,取下線路板,依據電路板上電子器件遍布、連線制作出電電路原理圖和印制電路板圖(見圖1、圖2)。用萬用表逐只檢驗圖1板上元器件,結果均完好無缺。再依據圖2電電路原理圖剖析,該設備是以IC(NE555N)為關鍵件,當其⑥、⑦腳鍵入脈沖信號(高,低)時,使其③腳導出單脈沖工作電壓去操縱SCR的G極開展啟用/關閉AC220V工作電壓,使電機運行/終止;故⑥、⑦腳鍵入脈沖信號的多少直接關系到③腳輸出電壓尺寸,即操縱了根據SCR的工作電壓高、低,使電機開展變速運行。用萬用表R×1擋精確測量三芯小電源插頭①、③腳至吸塵管電源插座上2個內凹電源插座,徹底通道(無阻值);次之從吸塵插頭頂兩塊中測得電阻器為∞,轉動手柄上滾動鍵阻值也無轉變。
因此拆卸手柄蓋后,內有條型滾動電阻器一只,數值為220k(上總面積滿塵屑),電阻器二根小組出線與插孔、插片測得無阻值。用乙醇對電阻器清理后,再用萬用表R×10k擋測得阻值220k,再測插頭頂插片轉動滑鍵阻值在0~220k中間轉變,撥至較弱端底為短路,作用恢復過來。插電實驗,先把手柄滑鍵撥至“弱”端端點,將電源插頭接入電壓開啟開關面板、吸塵器不工作中;隨后把滾動鍵向“強”端移位一點電機殲始低速檔運行,越向頂部轉速比越快;相反則逐漸降速最終關閉,表明IC和SCR工作中均一切正常,吸塵器已修補。
