        全自動電加熱開水箱

        發布日期: 2021-12-23 18:10 瀏覽:149
        核心摘要:自動電熱開水箱由水箱、水路通道以及電加熱控制電路組成。結構示意圖如圖1所示;電加熱控制電路如圖2所示。一、工作原理1、水箱、水通道:生水箱進水,水位上升浮子使進水閥關閉,浮子開關S2動作。電熱管加熱,
        全自動電加熱開水箱由水箱、水道安全通道及其電加熱器控制回路構成。結構示意圖如下圖1所顯示;電加熱器控制回路如下圖2所顯示。


        一、原理

        全自動電加熱開水箱

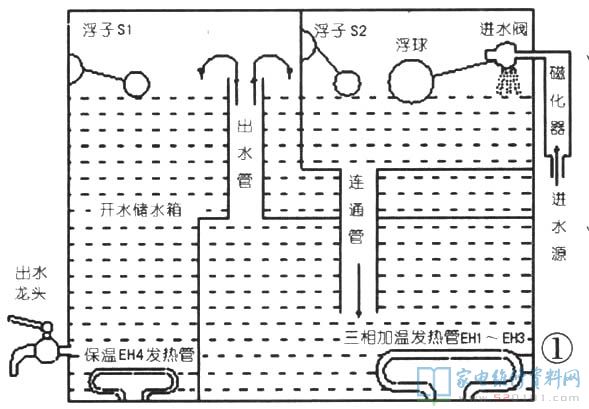

        1、水箱、水安全通道:生水箱滲水,水位線升高浮子使水閥關掉,浮子電源開關S2姿勢。電熱管加溫,水開后開水被蒸汽壓入儲水箱。
        燒開存儲箱水滿時,浮子S1姿勢,控溫電熱管工作中,維持開水給予食用。當生水箱水位線降低時,水泵壓力開關降低時,水閥啟用放水,反復循環系統全過程,循環往復確保開水的一切正常供貨。

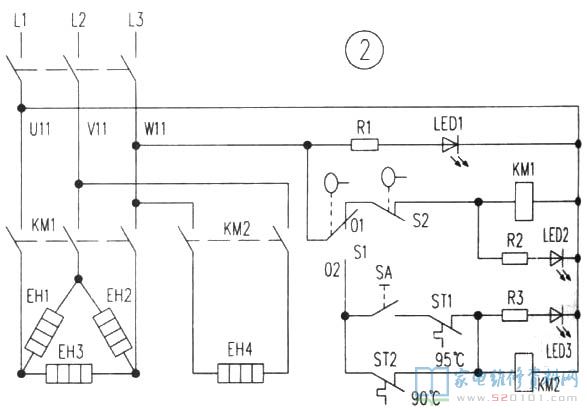

        2、電加熱裝置控制回路:接入QS,主電源電路得電,LED1燈照亮。當生水箱水位線做到設置水位線時,水位自動開關S2合閉,交流接觸器KM1電磁線圈得電姿勢,主斷路器合閉,發熱管:EH1-EH3得電加熱器,開水進到儲水箱。若開水儲藏量不夠,則隔熱保溫電熱管EH4不工作中。若開水儲藏量做到額定值,S1姿勢,W11與接觸點-02接入,交流接觸器KM1的電磁線圈關閉電源校準,主斷路器斷掉EH1~EH3發熱管開關電源。終止加溫。這時,直流接觸器KM2的電磁線圈得電姿勢,KM2的斷路器合閉,EH4得電資金投入隔熱保溫。在保溫全過程中,開水的溫度受溫控器ST1與ST2操縱。小于ST1與ST2的設置溫度時,溫控器全自動插電加加溫;如溫度高過額定值時,溫控器ST1與ST2則全自動關閉電源,終止加溫。

        全自動電加熱開水箱

        當水箱少水時,水位傳感器S2全自動斷掉開關電源,保證電加熱器在沒有水或水流量不夠的情形下馬上斷開開關電源。當開水儲藏量不夠時,水位傳感器S1也全自動斷掉,隔熱保溫發熱管都不參加加溫。SA為再燒開按鍵。


        二、常見故障維修
        1、插電后漏電保護器氣體開關跳閘:
        電熱管EH1、EH2、EH3在其中一根內部穿透被損,與金屬軟管短路故障,更換電熱管。
        2、水沸不斷,即使溫度貼近100℃都不可以全自動斷開開關電源:
        (1)溫度控制器ST溫度無法控制,需維修與更換。(2)直流接觸器KM1或KM2或KM3接觸點燒蝕粘死,用同尺寸的交流接觸器更換。
        3、指示燈LED1亮,開水器不可以進到運行狀態:
        (1)溫度控制器ST溫度無法控制,需維修與調節或更換。(2)控制回路,水位傳感器S1、S2內部毀壞,更換水位傳感器S1、S2。(3)控制回路,直流接觸器KM內部燒毀,更換直流接觸器KM。
        4、水從水箱頂蓋外溢造成電源電路斷電:
        因水閥無法控制,水滿滲透到浮子電源開關S2,造成配電路線斷電維護,調節或更換水閥系統軟件。
        5、電氣控制系統一部分有煙糊味,有時候乃至有電孤火花,造成斷電:
        (1)三相電熱管密封環因長期高溫衰老造成滲水短路故障,更換密封環。(2)電熱管因脫干空燒毀壞更換電熱管。(3)電熱管的安裝座因為滲漏造成點火,被明顯燒蝕形變,修補或更換。
