佛山順德產的該型豆?jié){機選用全智能自動控制系統,生產加工

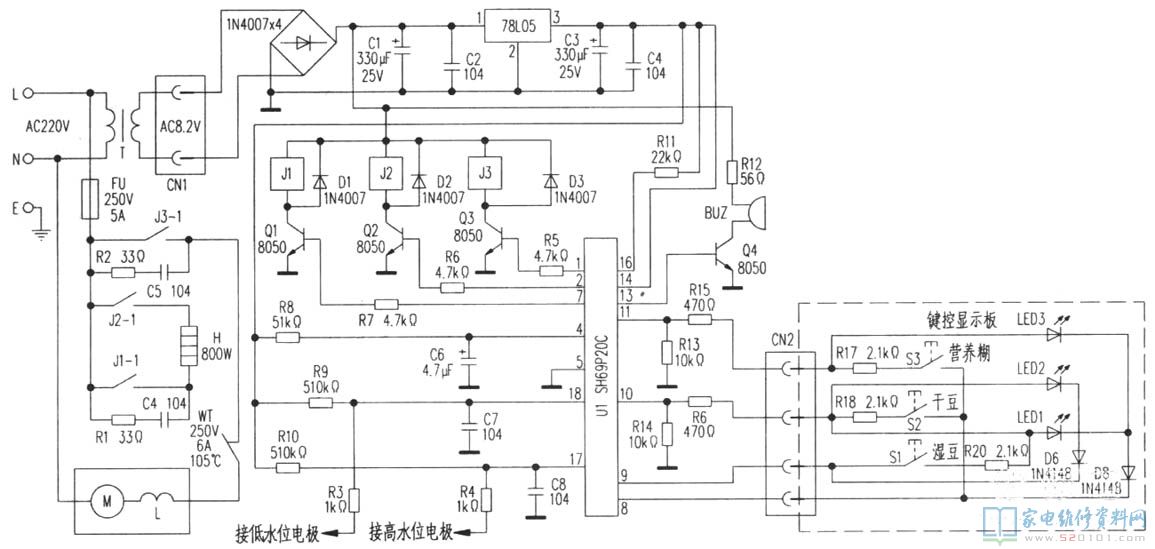

佛山順德產的該型豆?jié){機選用全智能自動控制系統，生產加工豆槳各程序流程全自動進行，具備防空燒、防堵和超溫維護等作用。文中小編依據實體制作的電路基本原理如圖下所顯示，供各位參照。

故障1：實際操作各功能按鍵，無光無音，整體不工作中。

剖析維修：將豆?jié){機接入開關電源，220V電壓分為雙路，一路根據商業保險器FU加至汽車?yán)^電器接觸點J1-1、J2-1、J3-1，各自操縱加熱管H、打漿電機M的運行狀態。另一路加至環形變壓器T降血壓，根據射頻連接器CN1由整流管1N4007×4整流器，電容器C1、C2高低頻過濾后創建9V直流電壓做為汽車?yán)^電器J1、J2、J3及無源蜂鳴器BUZ用電量。與此同時，該9V直流電壓經三端穩壓管集成化電路78L05與電容器C3、C4構成穩壓管電路，由③腳導出5V平穩的直流電壓為全智能集成icU1(SH69P20C)以及他操縱電路給予運行開關電源。
以上故障狀況表明是交流電未進到電路或直流穩壓電源電路有關電子器件毀壞而致。維修時，先從交流電鍵入電路下手，隨后再查驗直流穩壓電源電路。最先拔出來豆?jié){機電源線插頭，用萬用表測量電源插頭L、N腳回路電阻1．75k，表明變電器T基本上一切正常。接入開關電源，精確測量78L05的③、①腳均無5V、9V直流電壓，再測量整流管溝通交流鍵入端無8．2V交流電流。關閉電源后，各自查驗1N4007×4、C1、C2、78L05、C3、C4皆一切正常，分析判斷故障在射頻連接器CN1，因此拔出來CN1插座插頭，略見一斑，壓接腳生銹空氣氧化，從而確定CN1接觸不良現象導致8．2V不插電造成上述故障?？焖偾謇斫饘傺趸锸怪磺姓Ｓ|碰，故障即清除。

注：若CN1比較嚴重生銹，將其弄斷，每線先插入一段熱收縮絕緣套管，焊牢聯接點焊，隨后將熱縮套管挪到點焊，再用吹風機向熱縮套管吹暖風使其收攏，那樣，將CN1壓接聯接改成電焊焊接聯接，故障完全清除。

故障2：釋放出來“濕豆”鍵S1，電機M仍運行，打漿不斷。

剖析維修：參照?qǐng)D下。按住“濕豆”鍵s1，u1⑨腳導出低電頻，濕豆顯示燈LED1亮，無源蜂鳴器BUZ長鳴一聲，U1進到濕豆運行程序流程，①腳導出高電平，推動管Q3關斷，汽車?yán)^電器J3吸合，常開觸點J3-1合閉，220V電壓加至打漿電機M運行運轉，推動打漿刀打漿。當釋放出來“濕豆”鍵S1后，①腳變?yōu)榈碗婎l，Q3截至，J3校準，J3-1斷掉，M轉停。
造成該故障多是U1內部電路毀壞或其外部推動電路有關元器件穿透而致。檢驗u1①腳高、低電頻一切正常，確認U1優良，遂各自檢驗R5、Q3、J3、D3、J3-1等元器件，發覺Q3的e—c結穿透短路故障，導致J3一直插電造成該故障。拆換Q3(8050或9013三極管)后，插電調試，電機恢復過來工作中，故障清除。

故障3：按“濕豆”鍵S1或“濕豆”鍵S2，電機M轉速比慢，打漿乏力，觀查不銹鋼板豆槳桶存有許多沒經破碎的大豆，豆槳口味淡不濃。

剖析維修：電機M能轉，表明豆?jié){機電路基本上一切正常。電機M轉速比慢大多數是電機的電機定子、同步電機繞阻局部短路或電刷比較嚴重?fù)p壞導致的。拆下來電機，精確測量電機定子、同步電機繞阻的阻值均一切正常，清除繞阻短路故障的很有可能。再拆掉電機的電刷座，拔出來一對電刷，觀查電刷已損壞原長短的2/3，從而分辨損壞電刷與電機電機換向器接觸不良現象造成上述故障。拆換原廠裝配的同規格型號一對電刷，故障即清除。若覓不上原廠裝配的電刷，選DS型熱電高純石墨按原規格樣子自主生產加工就可以。提示留意，拆換電刷應與此同時換一對，不然難以確保電機運行特性。
