全自動干手機的原理

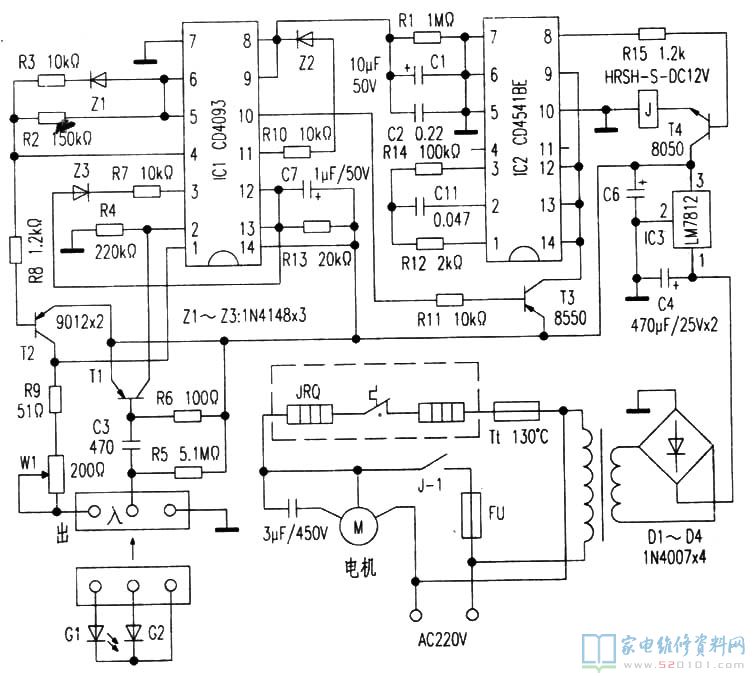

全自動干手機是一種常見于酒店、酒樓、高中檔游戲娛樂、商等場地公共衛生服務地區內的專用型器材。設備大多數是全天應用情況，沒有人應用時靜態數據休眠；有些人時受磁感應運行，并可從壁掛式干手機下邊吹出暖風，供大家洗手消毒后烘干兩手。文中以時尚卡倫特牌全自動干手機為例子，評測其電路如圖下，并介紹其電路原理，僅供參考。

一、電路基本原理

1．紅外線式檢驗信號電路。為讓干手機完成全自動打開／關掉作用，圖下中以四2鍵入與非門數據集成化電路IC1的①-③、④-⑥腳內2個樓道門，并與外部T1、T2元器件等構成紅外感應“發送／接受”傳感器電路。由D1～D4、C4、IC3、C6等組成的 12V直流穩壓電源，給予好的工作工作電壓。最先，開關電源加至IC1 14腳，為其中電路配電；與此同時，該工作電壓又經三極管T2的e-b結、R8，與IC1④-⑥腳內門模塊及R2-R3組成的自激振蕩式震蕩器相接，從而而在T2 c極上產生受震蕩器調配的單脈沖工作電壓。此單脈沖工作電壓一路輸至IC1①腳控制端，做為標準參考信號。另一路則由R9、W1回路為主導板外接紅外線“發送／接受”對管配電，由G1發送出經調配的紅外感應信號，做為在待機狀態的主動型信號源。一旦有些人將手伸至機下紅外感應檢驗范疇，則紅外感應經每人必備反射面、并且為G2接受管接收，隨后T1三極管的e-b發射結與C3、R5-R6互聯網回路上把造成與紅外線發送信號調配規律性同樣的浪涌電流。那樣，在IC1 ①-②腳2個鍵入腳底，就與此同時具備同相單脈沖信號，并由IC1的③腳端倒相導出一控制信號單脈沖；自此，又經R7、Z3供下屬電路解決。這類選用調配紅外線“發/收”又根據檢驗后比照的控制方法，可合理避免并降低主機非控制信號對電路的出現異常影響，可比較大水平提升磁感應電路一部分的運行穩定性。

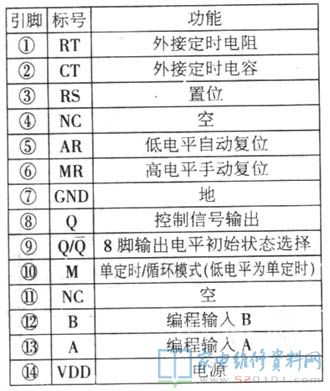

2．控制信號變大、整形美容、促進立即控電路。由場效應管IC1③腳導出的控制用單脈沖信號，由圖下中R7、Z3及IC1 11-13腳內門電路開展變大，而由其11腳導出信號：再根據R10、Z2、C1、C2及IC1⑧-⑩腳內電路開展信號整形美容解決，變成光滑型直流電源平。最終，由⑩腳端導出低電頻控制信號。經R11輸至T3的e-b結，使T3飽和狀態關斷， 12V電源電壓則加進場效應管IC2⑨、12-14管腳上讓IC2進到工作中態。此IC2是一塊可編專用型按時集成化電路，其各管腳作用可參照附注中所顯示。

在由R12、C11已事先制定的工作中持續開機時間內，IC2的控制導出⑧腳輸出一個控制工作電壓推動T4管導通，汽車?yán)^電器J吸合；由其接觸點J01控制終端設備負荷電動機M運行工作中。而且可隨前述時控電路全自動關掉，重回待機狀態。
3．干手工作中電路。干手機的終端設備負荷是由機身的離心風機及加熱器JRQ兩部份構成。離心風機上的電動機M為中小型電容傳感器交流電動機，并選用離心式風機構造。加熱器則是由云母制成的多凌支撐架，并由其上勻稱盤繞的2組加熱絲組成。在黑云母支撐架的核心位置，設定有一只常閉電源開關方式的電阻帶過載保護器與兩加熱絲串連相連，起避免太熱的保障功效。在加熱器以外，又配有一只溫度商業保險器T1，可與過載保護器緊密結合，具有雙向維護功效。

二、高發常見故障剖析維修

常見故障1：磁感應控制失靈。
維修此常見故障時，查驗主要應放到前面感應器一部分上。最先，應先查驗紅外線“發送／接受”對管是不是存有污跡；若在清理后，常見故障未得改進，則應檢驗集成ic推動回路上的可變電阻W1是不是欠佳。而具體緣故大多數是因Wl電阻器滑臂日久后，接觸面空氣氧化接觸不良現象而致；一般將其拆換后，便能恢復工作一切正常。
常見故障2：一切正常磁感應運行后，涼風但不熱。
因設備能正常的運行且能排風，表明前傳感器電路、時間控制電路等無異常。涼風又表明汽車?yán)^電器J已可控姿勢、負荷終端設備電路也已由J—1接觸點之合閉而得電，只有是加熱器JRQ或其回路一部分存有出現異常所造成。一般而言，加熱絲JRQ被燒壞的可能性并不高，發現異常大多數是加熱器黑云母架正中間的電阻帶過載保護器的常閉點，因經常遇熱且曰久后，造成金屬復合材料疲憊、彈性減少造成接觸不良現象，不可以靠譜校準常閉，才發生加熱器配電終斷的常見故障。若一時購不上此零配件，可臨時立即用一小段跨線，將JRQ兩邊所接該過載保護器處立即短路便可。盡管因而會喪失太熱維護功效，但因電路上仍具備熱商業保險器Tt做為維護，而且時控電路也可以管束并控制在較短期內運輸暖風，因此對設備安全性沒有很大危害。
