例1、故障狀況，合閉制冷電源開關S1，制冷情況指示燈LED1信號燈亮，風扇電機M運行，但不制冷。

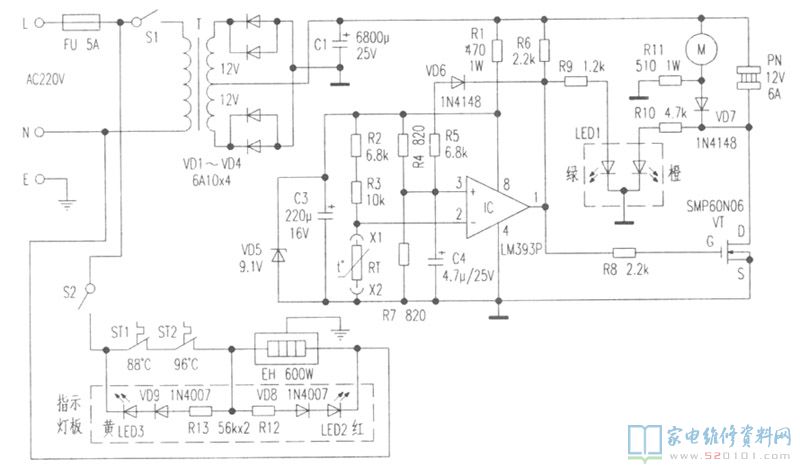

剖析維修：該設備制冷電路見圖下上邊一部分所顯示。由直流穩壓電源電路、溫度測量／電源開關電路、制冷情況標示電路和半導體材料制冷片等構成。接入開關電源，合閉S2，220V電壓經FU、S1加至環形變壓器T初中級，次級線圈導出2組對稱性低電壓，經倆對VD1～VD4整流器、C1攄波由T的次級線圈核心抽頭導出稍高于12V直流電壓做為半導體材料制冷片PN和風扇電機MT作開關電源。與此同時該卣流工作電壓經R1、C3、VD5，造成9.1V平穩工作電壓給雙電壓跟隨器IC(LM393P，僅用一個電壓比較器)及溫度測量電路配電。
溫度測量/電源開關電路由IC以及外部元器件與場效接管VT(SMP60N06)構成，在其中RT為負溫度系數溫度傳感器，貼在冷罐表面用以檢驗溫度；由RT與R2、R3分壓后為IC正相反鍵入端②腳給予數據信號工作電壓；由R7、R4分壓后為IC積分電路鍵入端③腳給予標準參照工作電壓。開機后，原始制冷溫度高過15℃，溫度傳感器RT的電阻值較小與R2、R3分壓后的②腳工作電壓小于R4、R7分壓后的③腳工作電壓，導出端①腳輸出高電平分成兩只路。一路經R8使VT關斷，12V直流電壓邊加個PN、M逐漸制冷；另一路經R9使LED1的信號燈照亮，標示立式飲水機處在制冷情況。伴隨著冷罐的溫度持續降低至7℃時，RT電阻值隨著增加，Ic②腳電壓跟隨升高，當高過③腳工作電壓時，①腳導出低電頻，VT截至，PN跳停終止制冷，M經R11降血壓約8V變成慢轉，再次為半導體材料制冷片排熱。與此同時LED1信號燈滅掉，橙燈照亮，標示制冷電路處在隔冷情況，使冷罐的溫度保持在15～7℃中間。
經上述基本原理剖析故障，LED1信號燈亮，M運行，表明制冷電路工作中基本上一切正常，不制冷大部分是PN有故障。開啟立式飲水機側板，觀查M運行，用手去摸冷罐鋁熱管散熱器不熱(一切正常制冷有一定發熱量)，精確測量PN兩邊12V工作電壓一切正常，表明制冷電路配電一切正常，分析判斷PN毀壞。關閉電源后焊開PN紅、黑導線，精確測量PN兩邊電阻器無窮，一切正常電阻器約2．5Ω，從而確定PN引路造成上述故障。用新的半導體材料制冷片(型號規格TEC1-12706、DC12V、6A)拆換后，插電調試，立式飲水機修復制冷，故障清除。提示留意，半導體材料制冷片有冷/熱面之分，千萬別貼反，不然變?yōu)橹婆瑳鏊I(lǐng)頭出開水。
例2、故障狀況，合閉加熱電源開關S2，指示燈板的加熱隔熱保溫指示燈LED2、LED3沒亮，不加熱。
剖析維修：該設備加熱隔熱保溫電路見圖下下半一部分所顯示。合閉S2，220V電壓經FU、S2及加熱溫度控制器ST1、少水?dāng)嚯姳Ｗo(hù)器ST2常閉點加至加熱管EH(裝在熱罐里的底端)組成控制回路，逐漸燒開水加熱。與此同時指示燈板的加熱指示燈LED2紅燈照亮。這時指示燈板的隔熱保溫指示燈LED3被ST1、ST2串連所短路故障，故LED3黃燈不閃。當熱罐里溫度做到ST1限制溫度95℃時常閉點全自動斷掉，EH跳停中止加熱，而LED2紅燈滅掉，LED3黃燈照亮，標示立式飲水機進到隔熱保溫情況。當飲開水或停電后溫度當然減溫至ST1最低值溫度85℃時常閉點全自動合閉，接入控制回路開關電源，EH又逐漸新一輪加熱，使熱罐的溫度保持在95℃～85℃中間。
經上述基本原理剖析故障，可能電壓未進到加熱隔熱保溫電路。關閉電源，查驗電源插頭、插頭內未見異常，再查驗FU、S2、ST1、ST2、EH及連接器等電子器件，發覺S2機殼形變且按鍵不可以合閉，測其兩邊堵塞，從而分辨S2接觸點毀壞，電壓未進到電路而造成上述故障。用新的電源開關(型號規格KCD—1、AC250V、5A)拆換后，插電調試，立式飲水機修復加熱，故障清除。
例3、故障狀況，加熱指示燈LED2紅燈亮，不加熱。
剖析維修：加熱指示燈LED2紅燈亮，表明220V電壓根據FU、S2、ST1、ST2加至EH兩邊。不加熱大多數是加熱管兩腳壓接件比較嚴重?zé)g或EH自身燒毀而致。關閉電源精確測量EH兩邊電阻器無窮，一切正常電阻器約80．6Ω，從而確定EH燒毀造成而致故障。因?yàn)闊峁夼c加熱管拼裝后電焊焊接成一體化，維修時，先拆下來熱罐部件，在外蓋與罐身中間用色筆畫個V形標記，隨后用磨光機將外蓋圓上焊接磨去，撬出外蓋，拆換一支600W不銹鋼電熱管，將外蓋、罐身指向標記后，用氬弧焊機焊牢外蓋，試水不漏就可以電腦裝機應用。若缺檢修機器設備，最方便可拆換同輸出功率的熱罐，僅僅維護費用高一點罷了。
