藍色寶石FS

藍色寶石FS-35B遙控器落地扇選用IC1(BA5104、IC2(BA5302)、IC3(BA8206BA4L)三塊集成化電路，電路簡約，功能完善，具備遙控器/手動式待機、開/風速、風類、按時、搖頭和彩燈等作用。按照實體繪制智能遙控器電路如下圖1，接受控制板電路如下圖2所顯示。

一、電路基本原理

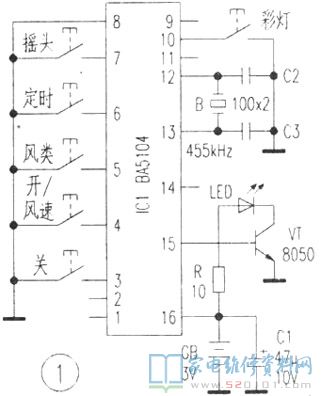

1．智能遙控器電路

由編號集成化電路IC1以及外部元器件構成。IC1的③～⑦腳、⑩腳分別是待機、開/風速、風類、按時、搖頭和彩燈鍵輸入端，①、②腳為客戶碼輸入端，選用懸在空中接線方法，相匹配(圖2)VD4、VD5不接，11、14腳懸在空中無需，12、13腳外接晶振電路B、電容器C22、C3與內部電路構成鐘表震蕩電路，造成載波數據信號，將③～⑦腳、⑩腳輸入編碼數據后由15腳導出，經三極管VT變大后，由紅外發射管LED發送紅外信號信息內容。

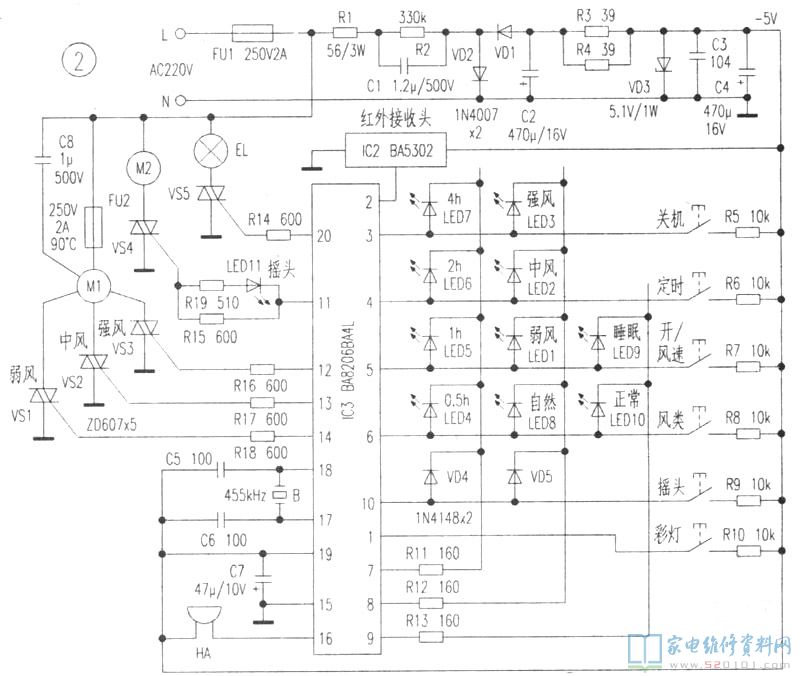

2．信號接收器電路

關鍵由直流穩壓電源電路、紅外接收頭IC2、遙控器譯碼器集成化電路IC3、風扇電機M1、搖頭電動機M2和彩燈EL等構成。接入開關電源，220V交流電經斷路器FU1，由R1、C1降血壓，VD1、VD2整流器，C2、C4過濾，R3、R4過流保護，VD3穩壓管后造成-5V直流電壓為IC2、IC3配電。在其中，R1、R2起保障功效，C3濾掉低頻雜訊影響，使操縱電路工作中更平穩。

IC2為紅外接收頭，一腳接-5V開關電源，另一腳接地裝置，導出腳接IC3②腳。Ic3為遙控器譯碼器集成化電路，15腳正接開關電源；19腳接負電源；17、18腳外接晶振電路B(455kHz)、電容器C5、C6與內部電路組成鐘表電路；2腳外接紅外接收頭，把接受到的紅外線編號數據信號輸入內部譯碼器電路；③腳為待機數據信號輸入端，按關機鍵，斷掉-5V開關電源，風機停止工作；⑤腳為風速數據信號輸入端，每按一次風速鍵，14、13、12腳按順序導出低電頻，經R18、R17、R16開啟雙向可控硅VS1、VS2、VS3，風扇電機M1按弱風、腦中風、大風循環系統運行。與此同時，相對應的風速指示燈LED1、LED2、LED3照亮；⑥腳為風類數據信號輸入端，按風類鍵，可以更改風類，14、13、12腳按順序導出不一時且有間距的低電頻，風扇電機吹出忽大忽小的一陣陣吹風或睡眠質量風，再按一次風類鍵，恢復過來風，相對應的指示燈LED8、LED9、LED10照亮；④腳為按時數據信號輸入端，可以各自設定0．5、1、2、4鐘頭四段累進稅記時，每按一次按時鍵，以0．5天為模塊增長按時，相對應的按時指示燈LED4、LED5、LED6、LED7照亮，當LED4～LED7全亮時，標示按時時間是7．5鐘頭。這時按按時鍵，則消除按時，全部按時指示燈逐一滅掉。當設置了按時時間后，風機則按按時時間運行，按時結束時，風機自動開關機；⑩腳為搖頭數據信號輸入端，按搖頭鍵，11腳導出低電頻，VS4關斷，搖頭電動機M2以5r/min轉速比推動扇體搖頭，更改排風風頻，與此同時搖頭指示燈LED11照亮，再按搖頭鍵，風機終止搖頭；①腳為彩燈數據信號輸入端，按彩燈鍵，20腳導出低電頻，VS5關斷，彩燈EL亮，再按彩燈鍵，EL滅掉。
電路中，FU1是整體斷路器，若電路產生短路故障性常見故障，FU1全自動融斷；FU2是電動機M斷路器，當M1升溫超出90℃時，FU2全自動融斷，具有防護的功效。

二、高發常見故障維修

1．按開/風速鍵，整體無反映
測C4兩邊電源電壓0V，一切正常是-5V。觀查FU1變黑熔斷器融斷，再查驗直流穩壓電源電路各元器件，發覺C1爆裂，測其短路故障。從而評定，C1穿透導斂FU1融斷，按原規格型號一并拆換FU1、C1，常見故障即清除。
2．按按時鍵，定時指示燈表明一切正常，但按時結束，指示燈不可以逐一滅掉
此問題為按時失效，多是IC3鐘表震蕩電路有常見故障。查驗IC 17、18腳工作電壓0V，然后查驗B、C5、C6等元器件，發覺接于17腳晶振電路的管腳松脫，可能該管腳內部結晶接觸不良現象導致鐘表震蕩電路工作中紊亂。拆換B(455kHz)后使常見故障清除。
3．按搖頭鍵，搖頭指示燈沒亮，不可以搖頭排風
依據常見故障狀況分辨，多是搖頭操縱電路元器件毀壞。關閉電源，精確測量M2電阻器一切正常(9k)，按開/風速鍵，精確測量IC3 11腳工作電壓為-5V，再按搖頭鍵，此腳電壓立刻變成-1．1V，兩工作電壓均一切正常。再關閉電源，查驗R15一切正常(600Ω)，可能VS4毀壞，因此用一根絕緣導線跨接線T1、T2極，M2馬上旋轉，從而確認，VS4確損壞。銷售市場難尋ZD607可控硅，用易購的MAC97A6晶閘管代用后，插電啟動，風機修復搖頭排風，常見故障清除。
