實體畫出電路圖講解

一、電路圖講解

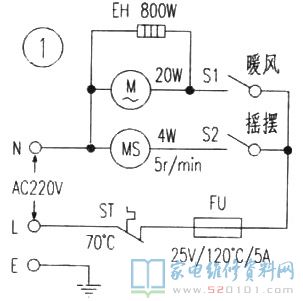

依據實體畫出電路圖講解如下圖1所顯示。接入開關電源，閉合S1，800W電加熱器EH發燙，風扇電機M插電旋轉，經暖風機通風口吹出暖風。閉合S2，擺動電動機MS插電旋轉，根據傳動因推動暖風機以70°廣角鏡頭晃來晃去吹出暖風。

電源電路中，F(xiàn)U為整機太熱、過電流保護。ST安裝在電加熱器柵格數據表面，風輕輕吹出時能體會暖風溫度，當暖風溫度超出ST姿勢溫度時，ST全自動斷掉開關電源，曖風機停止工作。當暖風溫度小于ST校準溫度時，ST全自動關機開關電源，暖風機運行排風。

二、常見故障維修

例1、閉合S1或S2，暖風機均不工作中。
這表明電壓未進到暖風機，可能是ST接觸不良現象或FU熔斷。關閉電源，精確測量ST導通，F(xiàn)U堵塞，已熔斷。查驗暖風機沒有短路故障問題，可能FU應用很多年電氣性能下降自主熔斷。拆換FU(RY型、250V、5A、120℃)后，常見故障即清除。
例2、閉合S1，暖風機不吹暖風。
閉合S1，精確測量S1兩邊不導通，表明S1毀壞。損壞緣故多見是EH電流量比較大，實際操作S1頻次太多而致，拆換S1就可以。
例3、閉合S2，暖風機不擺動。
查驗傳動機構傳動系統一切正常，精確測量S2導通，測量MS兩邊電阻器無窮(一切正常電阻器約9．2k)，表明MS已燒毀。拆換MS(TYD48型、3～4W、5r/min不定項永磁同步電機)后，常見故障即清除。
