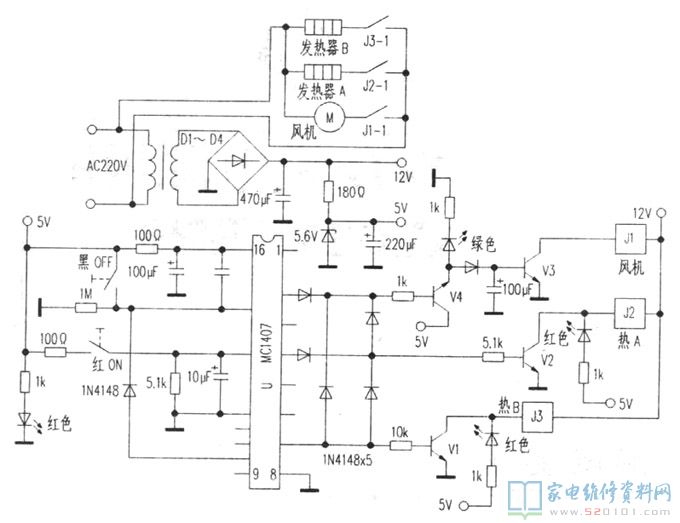

安舒牌電熱扇外觀設計和壁掛空調的房間內機類似,僅僅容積略小;前板有二只輕按功能鍵,紅色為“開機”;灰黑色為“待機”鍵。文中小編按照實體繪制其電路原理圖,供眾多網民檢修參照。
此外,J2、J3繼電器因其接觸點根據的電流量非常大(超過5A),若發生點火或煅燒的常見故障,可采用12V、電流量超過10A同容積繼電器代用。
一、原理
220V交流電流經變電器降血壓、D1~D4整流器、電解電容器過濾后獲得12V工作電壓。該電壓一路為繼電器洪電,另一路經5.6V穩壓極管穩壓管后給U配電,紅色LED得電點亮,這時場效應管U的②、④、⑦腳均為低電頻。按壓紅色開機鍵,U的⑦腳變成離脈沖信號,v4、v3關斷,翠綠色(排風)LED得電點亮,離心風機繼電器J1得電吸合,推動風機電機旋轉排風。再按一下開機踺,U的④腳由0V變成5v高電平,V2關斷,推動繼電器J2吸合,A路發熱器插電發燙,控制面板上紅色LED(熱A)點亮,送中暖風。再按一次開機鍵,U的⑦腳由0V變成5V,V1關斷,繼電器J3吸合,B路發熱器也插電發燙,控制面板上紅色LED(熱B)也點亮,這時為送高暖風。
關閉設備,u的②、④、⑦腳與此同時由5V降至0V低電頻,V1、V2截至,J2、J3斷掉,發熱器終止發燙。因V3的b極接有100uF電容器,故J1延遲15秒上下才斷掉,以防離心風機轉停后發熱器的余熱回收燙壞塑料外殼。
二、常見故障維修
此電熱扇最多見的常見故障為按壓開機鍵,開機LED亮,無一切反映。
在運用中,開機鍵輕按經常,很容易導致其疲憊無效,可以用易購普遍的彩色電視輕按健換之。此外,J2、J3繼電器因其接觸點根據的電流量非常大(超過5A),若發生點火或煅燒的常見故障,可采用12V、電流量超過10A同容積繼電器代用。
