臭氧消毒機電源電路介紹

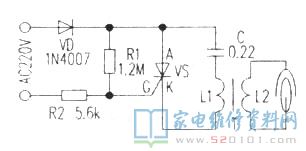

下面的圖為立式飲水機中的臭氧消毒機電源電路，根據它造成活性氧開展消毒殺菌。在網上查得VS(PCR606J)材料：單邊可控硅，反向工作電壓Vdrm=400V，通態電流It(rms)=0.6A，開啟電流Igt=10～30uA。用別的可控硅(如BT169D/400V,0.8A)代用，電源電路亦能工作中。

電容器C(0.22uF)的電池充電回路，由交流電正半周期經二極管VD，電容器C，脈沖變壓器的原線圈L1，可控硅VS的負極K，到可控硅的操縱極G，再經電阻器R(5.6k)產生回路。因為G—K間為PN結，這時該PN結為反偏。PN結反偏若進到反向穿透區，只需操縱反向電流的尺寸，就如通常的穩壓二極管那般穿透關斷給予電池充電通道，而不容易真真正正穿透。
用一臺50V的直流穩壓電源、一只39k的電阻器與G—K串成反向擊穿電壓精確測量回路，用數字表測出BT606D的G—K問反向擊穿電壓約15.5V。別的如BT169D與MCR100-6R的G—K反向擊穿電壓各自為7.8V和11.5V。
在電池充電期內，因為G—K反偏，因此VS截至。當C充斥著電時，二極管VD截至，這時電容器上的工作電壓uc(上正下負)經R1為Vs給予開啟電流，使VS關斷，因此電容器C經L1和關斷的VS快速充放電，在L1上造成很大的單脈沖電流，脈沖變壓器T的初級線圈L2磁感應出脈沖髙壓，該高壓加到活性氧管兩邊使其充放電，使周邊的氣體水解成活性氧。
此外，L1上的單脈沖電流瞬間可達4A以上而VS(PCR606)的通態電流才0.6A，經吃得消這么大的過電流嗎?實際上，該主要參數就是指通態電流的有效值(均方根值)，而單脈沖情況的均方根值較小。還有一個敘述可控硅電流瞬間負載能力的主要參數Itsm，即浪涌保護器通態最高值電流，其值約為It(rms)的10倍，由此可見它的瞬間電流負載能力較強。因此在現實工作上VS不太熱，倒是電阻器R2(5.6k)有點兒溫度。
傳統式的臭氧消毒機電源電路確實是太多了，而這個只是由幾個元器件構成的運用VS的。K-G反偏特點的電源電路，是一種自主創新。
