商業保險器FU1防短路故障

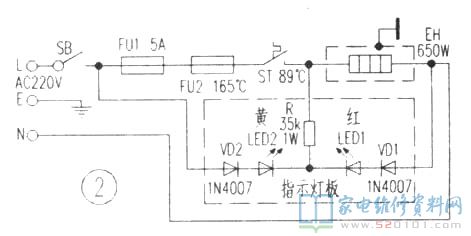

文中將參考實體得出電路圖講解如下圖2所顯示，裝進水瓶座后接入開關電源，合閉加熱電源開關SB，220V電壓經商業保險器FU1(5A)、過熱斷路器FU2(165℃)、加熱溫度控制器ST(89℃)加于電熱管EH(650W)上，EH得電對熱罐里的水開展加熱，與此同時加熱指示燈LED1表明彩光。

一、電路圖講解

當溫度升到設置溫度(98℃)時，加熱溫度控制器ST姿勢，常閉點斷掉，EH跳停終止加熱，加熱指示燈LED1滅掉，保溫指示燈LED2表明白光，電源電路進到保溫環節。當溫度降至設置溫度(86℃)時，ST校準，接觸點合閉接入電源電路，EH得電再度加熱，確保開水溫度在98℃～86℃中間。

電源電路中，商業保險器FU1防短路故障，過熱斷路器FU2防過熱，具備雙向維護功效。

二、故障檢修

例1：合閉SB，加熱LED1、保溫LED2忽然沒亮，嗅到一股尼古丁味，開水逐漸減溫不熱。
故障狀況表明線路有短路故障故障。查驗FU1、FU2變黃，測其已融斷，初判電熱管EH毀壞，拆卸熱罐保溫海棉，觀查電熱管引棒燒糊并附帶乳白色金屬氧化物，測EH兩邊電阻器無窮，一切正常電阻器約75Ω，從而確定電熱管內部加熱絲與壁厚間穿透造成燒壞。該電熱管選用銅管內繞加熱絲而成，因?yàn)榻^緣層抗壓強度較弱屢被穿透。用高品質500W不銹鋼板電熱管(該管輸出功率略小不影響到應用，僅僅加熱的時間稍長一些)拆換后故障清除。
例2：合閉SB，加熱LED1、保溫LED2閃耀一下后不會再亮，但加熱一切正常。
依據故障狀況剖析，多是指示燈有關元器件燒毀而致。拆下來指示燈板，查驗R、VD1、VD2、LED1、LED2等元器件，發覺LED2內部芯子發黑，經測已引路。再測VD2，其正反面向電阻器均為0Ω，表明穿透短路故障。因?yàn)閂D2短路故障，220V工作電壓加進R及LED2上，而R擔缸加熱、保溫兩只路的降血壓過流保護．因排熱輸出功率不足(1W)造成高燒自棄，從而穿透LED2造成昕述故障。拆換R(選2W為宜)、LED2、VD2后，插電調試，標示電源電路工作中一切正常，故障清除。
