格力空調KYSK

格力空調KYSK-30型立式轉葉扇具備風力多擋調整、360°循環系統送風和風頻可仰可俯等特性，文中詳細介紹該轉葉扇基本原理及故障維修，僅供參考。

一、構造介紹

該轉葉扇關鍵性能參數：工作電壓AC220V，風扇電機輸出功率50W，同步電機功率3W，送風排風量50m3/min，相對高度調整170mm。整體構造主要是由鐵塑落地式架、機殼、調速開關、導風輪電源開關、風扇電機、同步電機、風扇葉片、導風輪、后罩、調節調整鈕和電源插頭等構成。

二、電路圖講解

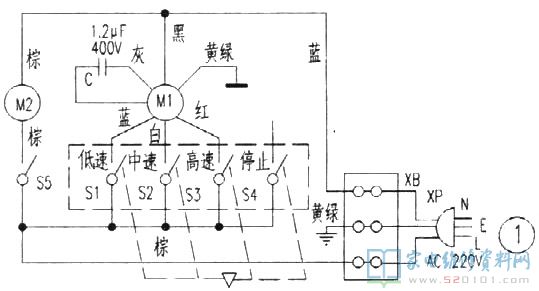

測繪工程該扇原理圖如下圖1所顯示，由風機主線路和轉葉送風電源電路兩部份構成。電源電路中，XP是帶接地裝置電源線插頭，XB是開關電源接線器，S1-S4是自鎖互鎖式鋼琴鍵電源開關，S5是鎖緊式導風輪電源開關，M1是風扇電機，C是啟動電容，M2是同步電機。接入220V交流電，按通S1～S3任一電源開關，C運行M1運轉，風機相對應送出低速檔風、中等速度風或快速風。按S4，S1-S3相對應電源開關連鎖加盟全自動跳起，S4校準斷掉開關電源，M1轉停送風。按通S5，接觸點合閉、M2旋轉，以5r／min轉速比推動導風輪運行，風機按360°循環系統導向性送風，具備風速溫和和吹風實際效果，再按S5，接觸點斷掉，斷開同步電機開關電源，M2終止旋轉。

三、普遍故障維修
例1、按住S1～S3，M1均不旋轉，按住S5，M2一切正常旋轉。
剖析維修：依據故障狀況剖析，表明交流電進到電源電路，Ml不旋轉可能是運行繞組短路或啟動電容容積縮小或無效。先后拆掉調節調整鈕、后罩、風扇葉片和后蓋板，就可以看到M1，用萬用表測量運行繞組電阻值為680Ω，一切正常。再測C兩導線，發覺C徹底無容積(很有可能為內部引紱脫斷)，用CBB61型1．2uF／400V無正負極電力電容器拆換后，插電調試，M1一切正常旋轉，故障清除。
例2、按S2、S3，M1送風一切正常，按S1，M1不旋轉。

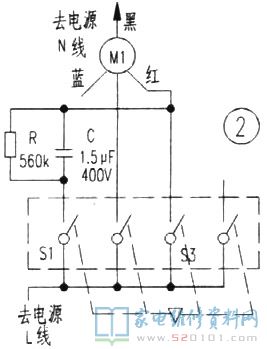

剖析維修：依據故障狀況剖析，故障源于風機低速檔電源電路。查驗S1未發覺毀壞，用萬用表測量低速檔繞組(藍、黑條)電阻器無窮，一切正常電阻值約820Ω，從而確定，低速檔繞組短路。為迅速清除故障，選用阻容降壓法修復其作用，參考圖2所顯示，先將M1的低速檔繞組的深藍色導線焊開，并將連接頭捆扎絕緣層好，用CBB61型／1．5uF／400V無正負極電容器和560k高壓瓷片電容按圖2電源電路焊上，并運用機殼空余支撐用螺絲將降血壓電容器固定不動。接入開關電源，按住S1，用萬用表測量M1的黑條與底線間工作電壓約130V，M1一切正常運行運轉，就可以資金投入一切正常應用。
例3、按住S5，導風輪不轉。
剖析維修：該故障通常是同步電機燒毀而致。用萬用表測量M2兩邊電阻器無窮，一切正常電阻器約13k，表明內部繞組短路。可以用原形號M10-49、3W、5r／min不定項稀土永磁同步電機拆換。若斷貨，可以用別的型號規格如TYD49代用。
提示留意，除安裝支架兩孔規格合乎原機以外，電動機的輸入輸出軸軸端務必有M4螺孔，不然沒法固定不動導風輪。
例4、調整仰角或俯角都不可以固定不動。
剖析維修：造成該故障多是調節調整鈕內部輕按式電源開關毀壞，其緣故與清除方式有：
1．扭簧(φ4mmx10mm)比較嚴重形變或工作壓力不夠，電源開關不可以卡緊。換用同規格型號扭簧。
2．滾珠(φ4mm)掉下來、遺失。將滾珠再次置放好或用單車滾珠拆換。
3．弧型片各方型孔損壞，滾珠不可以固定不動在預訂孔距。將弧型片旋轉整形美容應用，并在各孔距涂少量無鹽黃油后裝好調整鈕，試調仰角或俯角均能固定不動，故障清除。
