廣東省婦產科銳牌吊頂燈分類控制板

一、電路圖講解

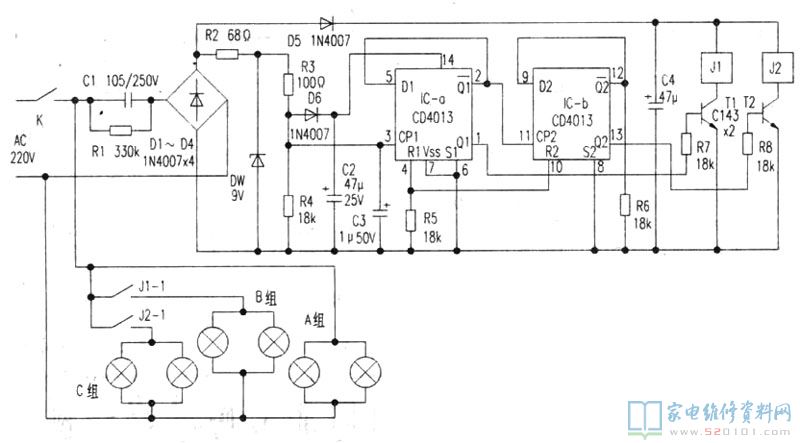

依據實體制作的原理圖，如下圖所示(圖內元器件識別碼為文中小編所加)，電源電路關鍵元器件為雙D觸發器CD4013，電源電路連接成2個雙穩態電源電路。

閉合電源總開關K，220V交流電流經C1、R1降血壓，D1～D4橋式整流后分成雙路，一路經D5給汽車繼電器J1、J2配電；另一路經R2過流保護、DW穩壓管、C2過濾后獲得9V工作電壓給IC配電，這時a、b兩觸發器Q1、Q2端均為低電頻，J1、J2不姿勢，其常開觸點斷開，B、C組燈均處在關閉電源情況，僅A組燈照亮。斷開K后第二次閉合K時，因為D6的隔離作用，C2在K斷開到閉合這一短期內內遲緩充放電，保持兩雙穩態觸發器情況不會改變。在K閉合一瞬間，C3被電池充電，C3上的工作電壓快速升高，CP1被上升沿單脈沖開啟，a觸發器旋轉，Q1端由“0”變?yōu)椤?”J1得電吸合，其常開觸點J1-1接入，與此同時Q1端由“1’'變?yōu)椤?”。

因為CP2對降低沿單脈沖失效，故b觸發器情況不會改變，Q2端仍為“0”，這時A組燈和B組燈照亮。斷開K第3次閉合時，C3被電池充電，C3上的工作電壓快速升高，CP1被開啟，a觸發器旋轉，Q1由“1”變?yōu)椤?”，J1關閉電源，其常開觸點J1-1斷開，B組燈滅掉。與此同時Q1端由“0”變?yōu)椤?”，這一上升沿單脈沖加至CP2，b觸發器旋轉，Q2端由“0”變?yōu)椤?”，J2得電吸合，其常開觸點J2—1接入，這時，A組燈和C組燈照亮。斷開K第4次閉合K時，CP1端繼續被開啟，a觸發旋轉，Q1端由“0”變?yōu)椤?”，J1得電吸合，其常開觸點J1-1接入。Q1端由“1’’變?yōu)椤?”，b觸發器仍保持原情況不會改變，Q2端為“1”，J2-1依然處在連接情況，A組燈、B組燈、C組燈全亮。如斷開K再閉合K時，則反復以上全過程。

二、常見故障維修
例1、除A組燈能照亮外，其他兩組燈均沒亮。
從塑料盒子中取下線路板觀查，發覺C1(105/250V)電容器已爆裂，用同規格型號電容器拆換后插電實驗，常見故障依然。查J1、J2均不可以一切正常吸合，測Q1、Q2端能正常導出高電平，從而猜測是三極管T1、T2毀壞。取出T1、T2檢測確損壞，拆換后常見故障清除。
例2、 A、B兩組燈能一切正常照亮，C組燈自始至終沒亮。
取下線路板觀查，發覺從J2常開觸點的變壓器接地線開焊，焊補后常見故障清除。
