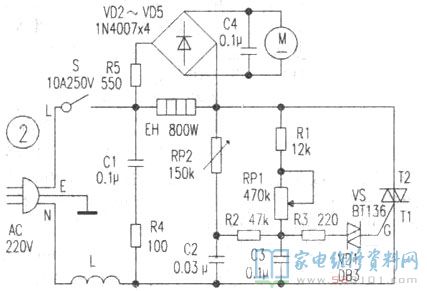

南順CYB-92C吹風機電路基本原理如下圖所示。由電源總開關S、電熱絲EH、雙向可控硅VS、扼流線圈L構成電源開關主電路。由電阻器：RP1、可調電阻RP2、電阻器R1、R2、R3、電容器C2、C3和雙重開啟二極管VD1構成可調阻容移相電路。

合閉S，接入電源開關主電路開關電源，220V交流電根據R1、RP1向C3電池充電，當C3兩直流電壓升高至VD1的轉折點工作電壓時，VD1關斷，開啟VS的操縱極G，T1、T2關斷，主電路插電。調整RP1的電阻值，就可以更改C3的電池充電速度，即更改VS導通角，相對應更改EH及M兩直流電壓，進而做到無極持續調壓的目地。
直流電電機M工作中開關電源由電阻器R5降血壓，整流管VD2～VD5整流器后提供。

電路中，可調電阻RP2和電容器C2的功效，是避免RP1調整最高值時導致調壓無法控制狀況。電容器C1、電阻器R4、扼流線圈L構成抑止消化吸收無線電波電路，避免主電路造成高次諧波對聲像電器的影響。電容器C4可降低M工作中時形成的做法對聲像電器的影響。

一、故障檢修

1、合閉電源總開關，電機不轉，電熱絲不熱。
剖析檢修：大部分是S接觸點空氣氧化所斂。關鍵因素是EH輸出功率大，電源開關姿勢太多產生的。拆下來電源開關，砸開機殼，用水果刀剃除金屬氧化物就可以。若接觸點比較嚴重燒蝕，需拆換。
2、不可以調壓，電熱絲不熱。
剖析檢修：造成該故障緣故較多，關鍵查驗EH是不是燒壞，用數字萬用表測EH兩邊，常態化電阻測量約60Ω，若為無窮，表明EH燒毀。購800W電爐絲按原狀裝好，故障就可以清除。若EH一切正常，逐一查驗R1、RP1、C3、R3、VD1、VS是不是壞。
3、調壓一切正常．電機不轉。
剖析檢修：該故障多是直流電電路有關元器件毀壞造成故障。關鍵查驗R5、VD2～VD5、C4、M等電子器件，普遍為R5燒壞?？梢杂么碉L機專用型600Ω/12W瓷制電阻器代用。
