名果皇ZB

名果皇ZB-2001D型是廣東中山市產的一款三溫電熱飲水機，為桶裝水、飲用水雙用，具備儲水容積大、全自動加熱和保溫、再燒開等作用，可供貨冷水、溫開水和沸水。該立式飲水機關鍵由殼體、基座、聰慧座、儲水箱、水位線表明窗、熬水器皿、電熱管和三種溫度出水嘴等構成。應用時，將飲用水引入儲水箱，或將桶裝水插進聰慧座，生活用水經聰慧座的導管口注入儲水箱后，再經進水口注入熬水器皿，經電熱管加熱注入溫開水和冷水器皿存儲，按必須按住出水嘴，供貨冷水或溫開水、開水。

一、電路圖講解

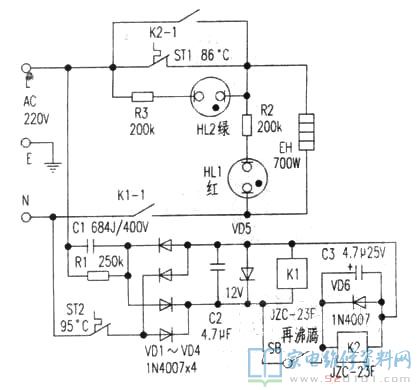

該立式飲水機電路設計圖如下圖所示。全電源電路由加熱保溫/控制回路、再燒開電源電路和維護電源電路三部份構成。

1．加熱保溫／控制回路

接通開關電源，220V電壓經電容器C1降血壓，二極管VD1-VD4整流器，電容器C2過濾，穩壓極管VD5穩壓管獲得平穩的12V直流電壓，直流繼電器K1得電吸合，其常開觸點K1—1合閉，接通由加熱溫度控制器ST1、電熱管EH、加熱顯示燈HL1和保溫指示燈HL2構成的加熱保溫電源電路，EH逐漸加熱。因為HL2被ST1短路臨時沒亮，而HL1與EH并接，HL1照亮。當水被煮開落，ST1接觸點全自動斷掉斷開開關電源，EH終止加熱，HL1滅掉，這時HL2與EH串連而照亮，電源電路轉到保溫情況。當飲沸水填補水流量或關閉電源當然減溫至95℃時，ST1接觸點全自動合閉接通開關電源，HL2滅掉，HL1照亮，EH再度加熱把燒開，循環往復加熱、保溫，使溫度維持在95℃以上。

2．再燒開電源電路

在保溫情況接通SB，K2得電吸合，K2—1合閉，加熱電源電路接通(這時ST1被K2—1短路而喪失溫控功效)，HL1照亮，EH加熱把燒開后，再斷掉SB，K2釋放出來校準，K2-1斷掉，HL1滅掉，HL2照亮，電源電路修復自動控制系統。因該設備具備全自動溫度控制，故僅有在溫度小于95℃時，應用再燒開加熱才合理。

3．維護電源電路

ST2為全自動校準溫度控制器，串連在控制回路中。若沒有水插電加熱，EH造成高燒，ST2馬上姿勢斷開整體開關電源，具有保障功效。待降溫后ST2全自動校準，再次加水就可以資金投入一切正常應用。

二、故障檢修

1、接通開關電源，整體無聲響。
故障維修：先查驗開關電源接燈線優良。使用一根絕緣導線將K1-1短路，HL1能亮，EH能發燙，表明控制回路有故障。關鍵查驗C1、VD1～VD4、C2、VD5、K1、K1-1等電子器件，發覺C1穿透引路。用0.68uF/400V滌綸布電力電容器拆換后，插電調試，立式飲水機工作中一切正常，故障清除。
2、接通開關電源，保溫顯示燈HL2長亮，電熱管EH不加熱。
故障維修：該狀況表明控制回路工作中一切正常，EH不加熱多是加熱溫度控制器ST1引路而致。關閉電源后精確測量ST1不關斷，常溫下應導通，從而分辨ST1毀壞。用KSD-301型、斷掉溫度86℃全自動校準溫度控制器拆換，故障即清除。拆換ST1時，需要在溫度控制器鋁帽、熬水器皿內壁涂一層導熱硅膠，便于溫度測量傳熱。
3、一接通開關電源，家庭用漏保斷路器就斷電。
故障維修：此故障多見電熱管EH穿透壁厚產生走電電流量，造成家庭用漏保斷路器姿勢。遇此故障，應停用并將立式飲水機送專修。因該熬水器皿為密封式，拆換電熱管時要將器皿外蓋的焊接用磨光機磨去，拆換700W不銹鋼板電熱管后，用氬弧焊機將外蓋焊上，通水沒有滲漏，用萬能表R×1k擋精確測量電熱管任一端腳與器皿壁厚接地電阻均應無窮，即可電腦裝機應用。
4、出水嘴滲水。
故障維修：通常以沸水出水嘴滲水占多數，由于長期性工作中于高溫情況非常容易毀壞，很有可能緣故及解決方式有：
(1)、行為主體連接頭塑膠衰老產生開裂。
(2)、橡膠塞子形變，頂不住出水口。
(3)、行程安排軸斷裂，造成橡膠塞子不姿勢。以上壞件均應拆換。
(4)、旋蓋松脫，橡膠塞子與出水口存有間隙。順時針扭緊旋蓋。若依然滲水則為旋蓋滑牙，應拆換旋蓋。
