杭州市產VH99B型全自動豆漿機放水及時

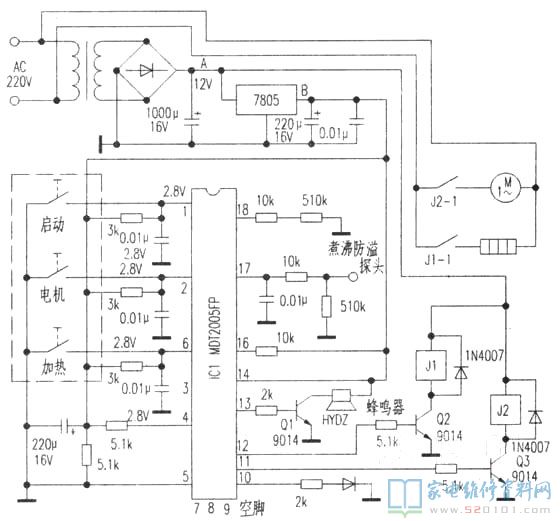

文中小編接修到一臺杭州市產VH99-B型全智能全自動豆漿機放水及時，并接通開關電源后，按“啟動”、“電機”、“加溫”三鍵無反映，但顯示燈亮。按實體測繪工程原理圖如下圖所示。接通開關電源，測A點( 12V)、B點( 5V)配電一切正常，測IC1①腳未按啟動鍵時為0V。拔出控制面板按鍵到線路板的透明膠帶包裝印刷軟排線，這時①腳為2.8v。猜疑軟排線有短路故障，經測啟動按鍵與地為零歐母。解開控制面板及雙膠面按鍵，發覺條型接觸面積啟動按鍵有積炭，造成與地短路故障，使IC1①腳自始至終為低電頻，電源電路沒法工作中。因雙膠面按鍵，沒法修補，又購不上正品全透明軟排輸電線。因此用φ6mm麻花鉆在原而板按鍵下邊打3個孔，換掉輕按按鍵、焊住輸電線，修補以上按鍵后調試，各作用一切正常。
