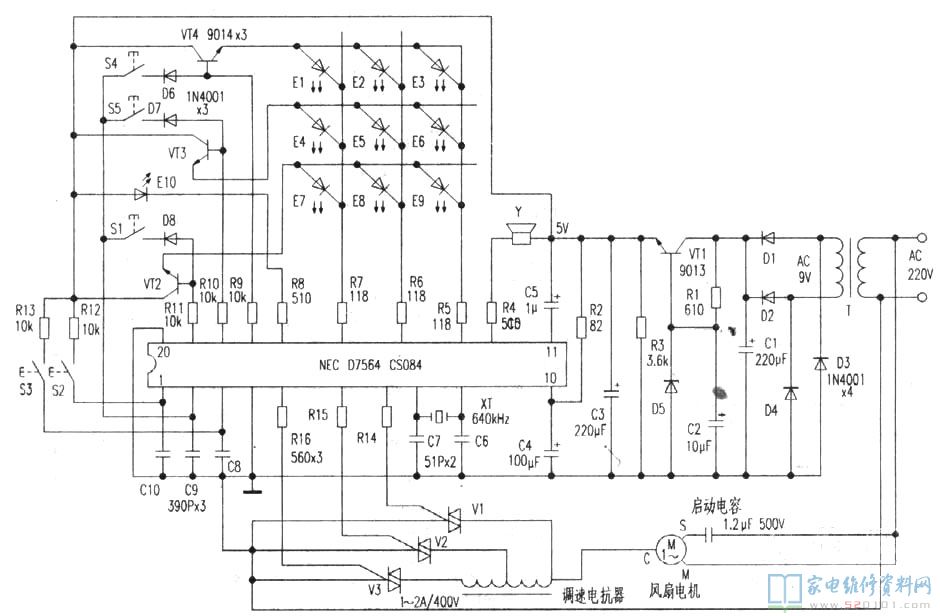

一、電路圖講解
220V電壓經T降血壓、D1—D4整流器、VT1、D5穩壓管為5V，給予給IC的⑩腳。IC的⑧、⑨腳外接640kHz石英諧振器，S1為復位開關，按下S1后風機系統控制處在終斷情況，這時其功能損耗可忽略。S2為運行蒹調速開關，每按一次s2，Ic的⑤、⑥、⑦腳會各自導出開啟數據信號，使雙向可控硅V1、V2、V3先后關斷，風機便會從低速檔一中速一快速一低速檔循環系統運行；相匹配的發光二極管E1、E4、E7各自點亮，做為風力標示。
S3為仿真模擬吹風切換開關，按下S3后電機中斷運行，即雙向可控硅作規律性的關斷與截至，使電扇運行與終止，造成仿真模擬吹風實際效果。這時若S2切換開關合理，風機便會出現不一樣風力的仿真模擬吹風。若再按一次S3，仿真模擬終斷，修復為基本運作，E10也會與此同時點亮或滅掉。S4為定時器開關，可次序挑選30分鐘-60分鐘-120分鐘-長期-30分鐘，與此同時E3、E6、E9次序點亮。s5為睡眠質量定時器開關。按下s5后IC⑤腳導出開啟數據信號，v3關斷，這時電機只有低速檔運作，這時若按S2，睡眠質量風即中斷。睡眠質量按時有60分鐘-120分鐘-240分鐘-長期-60分鐘。該電源電路除按s1外，其他功能鍵在每一次按下時，壓電式無源蜂鳴器都需要傳出“嘟嘟嘟嘟”的合理提醒聲。這種功能還能夠自由組成，拓展為多功能，如按下S5后，再按S3，就可以有4種時間的睡眠質量式仿真模擬吹風實際效果。
二、常見問題和緣故
1．風機不可以運行。
要留意差別在按下S2的與此同時有沒有“嘟”的蜂鳴聲，相匹配的發光二極管是不是被點亮，若有響聲則表明開關電源一切正常，Ic也無問題，常見故障應在啟動電容、電機、雙向可控硅；如果沒有響聲，應關鍵查IC⑧、⑨腳有沒有640kHz時鐘信號，與此同時查看s2是不是開路。
2．電機能運行，但風力挑選功能無效。
在按下s2的與此同時，看相匹配的發光二極管是不是點亮。若點亮，則常見故障在雙向可控硅或變速串聯電抗器。
3．仿真模擬挑選功能無效。
除s3開路外，能查R13、c8和Ic是不是壞。
4．按時功能無效。
一般為s4、R9、D6開路，VT4穿透和IC毀壞。
5．睡眠質量按時功能無效。
一般為S5、R10、D7開路，T3穿透和Ic毀壞。
6．不可以校準。
能查S1是不是開路，D8、R11與C9是否毀壞，最終查IC是不是毀壞。
三、維修案例
1、電扇能正常的運行，但按時與睡眠質量功能無效，且不可以校準。
僅有這三種功能無效，表明IC沒有毀壞。由原理圖看得出，S1、S4、S5的公共性端都接在IC②腳，若②腳開路、脫焊或?qū)Φ囟搪饭收隙际菚?huì)發生這樣的事情。評測c9兩邊電阻值竟為10Ω上下，且轉變不確定，由此可見已被穿透。換掉一只390pF的聚丙稀電容器，常見故障清除。
2、電扇不可以運行，全部功能均無效。
查VT1的發射極有5V。測IC的⑧、⑨腳工作電壓為2.8v(一切正常是2．46V)與2．4V。由此明確鐘表震蕩工作頻率異常。拆換640kHz結晶失效；然后查出來c7已開路，換用51pF電容器后，⑧腳工作電壓恢復過來，但風機仍不可以運行。查s2電源開關一切正常。測c10兩邊電阻值為零，用390pF電容器換掉后，所有功能恢復過來。
