一、整體簡述
該設備關鍵由主機箱、聰慧座、儲水箱、冷罐、熱罐、冷／熱水器混水閥等構成。將水瓶座插進聰慧座，生活用水全自動注入儲水箱，經水箱分離，一路根據電子器件制冷為冷水，另一路根據加熱管加熱為開水。
二、電路圖講解

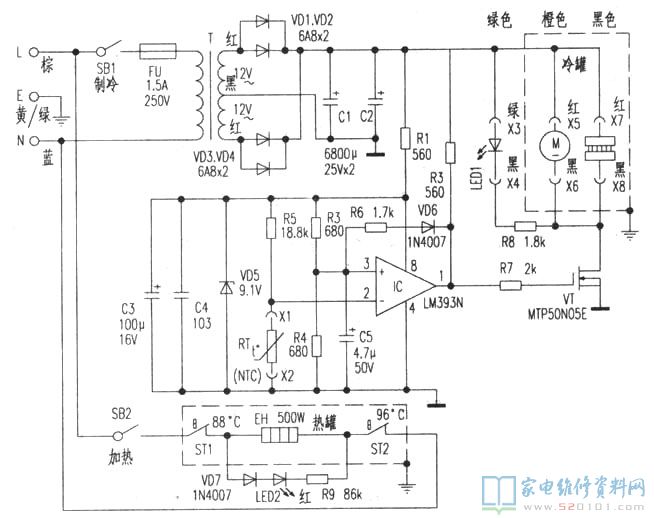

該設備關鍵性能參數：工作標準電壓溝通交流220V，制冷輸出功率70w，冷罐容量1.25L，加熱輸出功率500W，熱罐容量1.35L。除此之外防止觸電維護類型達I類。對比原機畫出電路設計圖如下圖所示，元器件識別碼系小編所注。
1．電路
電壓經變電器T降血壓為AC 12V，為制冷及控制回路給予開關電源。
2．制冷控制回路
由IC(LM393N)以及外部元器件構成遲滯比較器，R1、C3、C4、VD5組成穩壓電源電路，使制冷控制回路穩定工作。R3與R4構成分壓電路，其標準工作電壓接③腳，R5與溫度傳感器(NTC)RT構成分壓抽樣電源電路，其抽樣工作電壓接②腳。RT插進冷罐里，用輸電線聯接電源插座X1、X2，用于檢驗冷罐水溫。當水溫升到12℃時，RT的電阻值降至16.7k，①腳導出高電平，VD6截至，N斷面場效功率大的管VT(MTP50N05E)關斷，制冷顯示燈LED1亮(綠)，12v加進制冷片PN和風扇電機M上，M旋轉將PN制冷時發生的發熱量排出來主機，PN逐漸制冷，水溫慢慢降低。當水溫降至7℃時，RT電阻值升到20.5K，①腳導出低電頻，VD6關斷，VT截至，12V關閉電源，LED1滅掉，M轉停，PN中止制冷，制冷電源電路處在隔冷情況。自此，反復以上制冷全過程，使冷罐水溫勻速運動在7℃～12℃中間。
調節R5、R6的電阻值，可以調節最低值水溫和限制水溫。
3．加熱控制回路
閉合加熱電源開關SB2，加熱顯示燈LED2亮(紅)。SB2與88℃溫度控制器ST1、500W加熱管EH、96℃溫度控制器構成加熱隔熱保溫控制回路，EH逐漸發燙，熱罐水溫升高。當水溫升到96℃時，ST1溫度傳感器接觸點斷開切斷開關電源，LED2滅掉，EH中止發燙，加熱電源電路轉到隔熱保溫情況。若飲用水或隨關閉電源時間水溫降低至85℃時，ST1接觸點閉合，接入控制回路開關電源，LED2重亮，EH再度發燙。自此，反復以上加熱隔熱保溫全過程，使熱罐水溫勻速運動在85℃～95℃中間。
從加熱隔熱保溫電源電路得知，ST2的姿勢溫度比ST1高于8℃，ST1起溫度控制功效，而ST2起保障功效，一切正常加熱時ST2不容易姿勢。當ST1失效不姿勢，或熱罐沒有水插電空燒時，ST2才馬上姿勢斷開開關電源，避免燒毀加熱管。因?yàn)镾T2為手動式校準型溫度控制器，無全自動回位作用，需制冷至校準溫度下列時，手動式復位開關令其接觸點閉合，即可再新工作中。
三、常見故障檢修
例1、閉合制冷電源開關，風扇電機轉，但不制冷。
剖析維修：該狀況表明直流穩壓電源一切正常，不制冷大多數是制冷片穿透造成串電或引路而致。拔出來灰黑色擺頭x7、X8，將萬用電表放置R×1擋精確測量PN兩邊，已短路。用TECI-12706型、DC12V、6A制冷片拆換。留意：制冷片的涼面貼冷罐制冷軸，熱面貼鋁熱管散熱器，切勿貼倒。
例2、閉合制冷電源開關，冷水領頭出開水。
剖析維修：一切正常狀況，冷水領頭應出冷水，出開水表明制冷出現異常。最先查驗灰黑色電源插頭x7、x8的黑紅輸電線是不是接錯，若接抵制調就可以。若一切正常，多是M有什么問題，(1)橘色電源插頭X5、X6內部空氣氧化造成接觸不良現象，消除金屬氧化物，常見故障就可以清除；(2)M燒毀不轉，制冷片制冷時造成發熱量不可以排出來主機，驅使發熱量根據制冷軸發送給冷罐水里，插電時間長了，冷水變?yōu)殚_水。用M9225-12AM型微電機風扇拆換，常見故障清除。若覓不上原形號，可以用DC12V、0.16A別的知名品牌微電機風扇代用。
例3、閉合加熱電源開關，加熱標示燈不閃，加熱無反映。
剖析維修：此常見故障多是加熱隔熱保溫電源電路有關元器件短路而致。拔出來電源線插頭，將數字萬用表兩直流電流表各自觸碰電源線插頭的L、N腳，閉合SB2(SB1應在斷掉情況)，回路電阻約97Ω為一切正常，若∞則有關元器件短路。巡一查驗SB2、ST1、EH、ST2，發覺ST2短路，就其因，系客戶清理立式飲水機后，忘掉插進水瓶座或雖插進了水瓶座，但生活用水還未流滿熱罐(一般注滿要1.5-2分鐘)，就趕忙閉合SB2，造成加熱管空燒，ST2馬上維護。待立式飲水機當然冷至常溫下，開啟側板，用螺絲起子觸碰ST2復位開關使接觸點閉合，插進水瓶座待自來水龍頭有流水出，就可以插電加熱。
例4、閉合加熱電源開關，加熱顯示燈亮，但不加熱。
剖析維修：常見故障狀況表明電壓進到加熱電源電路，不加熱是EH燒毀而致。用數字萬用表檢驗EH兩腳，電阻值約97Ω為一切正常，若∞則已燒毀，應拆換同規格型號不銹鋼電熱管。除此之外。EH兩腳連接器空氣氧化燒蝕或掉下來也會造成本常見故障。
