科技創新KCH-40型電熱水瓶具備全自動加熱、隔熱保溫、沒有水全自動終止加熱(防空燒)作用；還具備潛水泵和標準氣壓二種出水出水方法。加熱、隔熱保溫、沒有水三種情況均有相對的發光二極管標示，形象化便捷。文中簡略詳細介紹其原理及緊急檢修方式。

一、原理

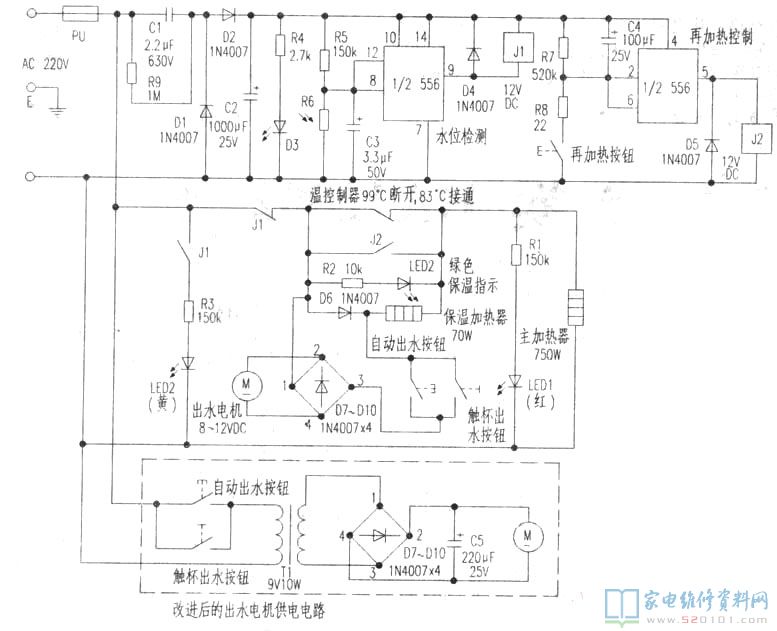

文中小編按實體測繪工程原理圖見圖下所顯示。該熱水瓶電源電路由水位線檢驗、再加熱控制回路及主加熱電源電路組成。

1.水位線檢驗及再加熱控制回路
電壓經C1、R9阻容降壓后經D1、D2整流器、C2過濾為12V直流電壓給水位線檢驗及控制回路配電。水位線檢驗及操縱電略由按時電源電路556組成，在接入電原時，假如熱水瓶中沒有注水，水位線浮球坐落于水位線標示玻璃試管最下邊，遮擋了發光二極管D3寄往光敏二極管R6的光，使R6呈高阻態。556 12腳電位差高過2/3Vcc，單穩態觸發器被校準，556導出端⑨腳輸出低電頻，汽車繼電器J1得電，其常開觸點合閉，常閉點斷掉。這時淡黃色發光二極管閃光，標示熱水瓶沒有水，主加熱控制回路不工作中，防止空燒。
當向熱水瓶中注水，使水位線浮球伴隨著水位線而上升到不會再遮擋D3的光時，R6展現低阻情況，556開啟端⑧腳電位差小于1/3Vcc，單穩態觸發器被置位，在556⑨腳導出高電平，汽車繼電器J1跳停，其常開觸點斷掉，常閉點合閉。接入主加熱電源電路，與此同時淡黃色發光二極管滅掉，紅色閃光二檄管發光，標示熱水瓶處于加熱情況。
熱水瓶中的水溫度持續上升，當溫度做到99℃時，溫度控制器斷掉，終止加熱；因為隔熱保溫加熱器的電阻器比主加熱器的電阻高許多(通常前面一種600～700Ω)，在隔熱保溫加熱器上分來到絕大多數損耗，故紅色發比二極管滅掉，翠綠色發光二極管照亮，標示熱水瓶處于隔熱保溫情況。熱水瓶溫度將遲緩降低，這時若按再加熱按鍵，使556 ②腳電位差小于1/3Vcc，單穩態觸發器被置位，556 ⑤腳導出高電平，汽車繼電器J2得電，其常開觸點合閉，主加熱控制回路又被接入，紅色發光二極管照亮，翠綠色發光二極管滅掉，標示再加熱。在按時1分30秒之后，556的情況產生旋轉，其⑤腳導出低電頻，汽車繼電器J2跳停，其常開觸點斷掉，紅色發光二極管又滅掉，綠包閃光極管又照亮，再加熱全過程完畢。
2．主加熱電源電路

加熱全過程完畢后，當水溫度慢慢減少到83℃時，溫度控制器接入，主加熱控制回路又被接入，大紅包發光二極管又照亮，翠綠色發光二極管又滅掉。這般不斷，使溫度維持在99℃～83℃中間。這時只必須按住全自動出水量按鍵或是觸觸碰杯出水量鈕，出離心水泵電機得電將水泵出。

二、不泵水常見故障檢修
該熱水瓶發生不可以電動油泵水的常見故障。先將電機從電源電路中松掉，將其接在直流電12V開關電源兩邊，電機能一切正常旋轉，收明電機完好無損。再次查驗發覺，隔熱保溫加熱器已燒壞，造成泵水電機不可以得電。因未購到同樣型號加熱管，因此選用如下所示緊急檢修方式：按圖下斜線框中電源電路給電機再行配電。變電器安裝在熱水瓶膽底端(該熱水瓶底部室內空間比較大，徹底可以將9V/10W變電器容下，且密閉性也不錯)。根據2個出水量按鍵將其原邊連接220V交流電端(不泵水時變電器不插電)，在出離心水泵電機兩邊最妤并接一只220uF/25V電解電容過濾，試按按鍵，出離心水泵電機旋轉，熱水瓶電動油泵水作用修復，缺陷是水若未開也可以泵水。
