正處酷熱襲人的夏天,急缺的電扇壞掉,修理部嫌維修費少不肯修

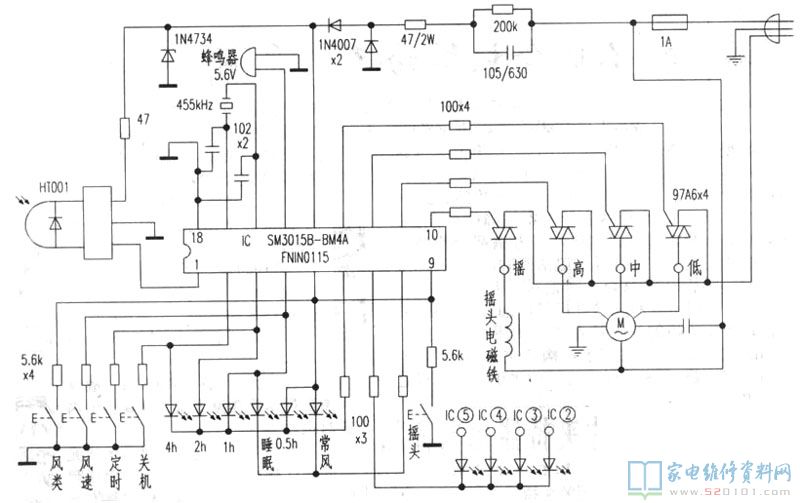

筆者寫這篇文章的情況下，正處酷熱襲人的夏天，急缺的電扇壞掉，修理部嫌維修費少不肯修。因此筆者依據實體繪制《鉆石》牌FS-1001b型遙控電扇的操縱原理圖后自身修。

該電扇發生遙控失效的常見故障。應查遙控發射器，將其挨近已啟動的錄音機，邊按功能鍵邊自動調諧錄音機，能聽見磁感應數據信號(若無音，大多數為發射器的“心血管”晶振電路欠佳，遠程服務器為455kHz晶振電路)；再測紅外發射管正反面向電阻值一切正常，分辨遙控發射器基本上一切正常。然后查電扇控制器上的遙控接受一部分，測HT001③腳無電壓，最終查出47Ω電阻器已引路。拆換后遙控恢復過來。

假如發生某級風力擋不轉或不擺頭，可查相對應擋的晶閘管和檢驗電子器件相對應控制板(④、⑤、⑩、11、12、13腳)的電壓轉變狀況，如⑩腳導出0．1v(L)時，擺頭；導出5．6V(H)時定項吹風機。伴隨著風力、風類檔位的不一樣，這種相對應腳應該有高(H)、低(L)脈沖信號轉變，若電壓勻速運動不會改變或自始至終為零，則很有可能為場效應管毀壞。
在通電檢驗時，要十分確保安全，應應用隔離變壓儀。由于控制器的5．6V開關電源是由市電立即經(電阻器)電容器降血壓整流器獲得的，其電源電路與市電互通。
