Ⅰ 電腦主機電源壞了 怎么維修
第一步.
首先將Pin14和15短接，如果ATX電源上的風扇旋轉，請跳過這一步，看下一步。
如果ATX電源上的風扇不轉動，請用萬用表跨接Pin9的＋5SVB測量端上對地Pin15電壓，如果有＋5V電壓，然后有門道，請看下一個。
如無電壓，一般請廢棄此電源，因為維修難度較大。若要繼續維修，請往下看。
＋5VSB只要ATX電源板上有電源＋5VSB待機啟動電壓輸出，無電壓，即待機啟動電源損壞，這部分電路是一個單獨的小功率開始變壓器電路，類似于手機開關電源的充電器電路。
ATX在開關電源中，輔助電源電路是維護微機，ATX電源能否正常工作的關鍵。
一是輔助電源輸出到微機主板電源監控電路＋5VSB待機電壓，作為主板STR待機時，單元電路負責向主板內存供電，以保持內存中的信息不丟失。
其二，向ATX電源內脈寬調制芯片主工作ICTL12腳494和推動變壓器繞組提供直流工作電壓＋22V。
只要ATX無論微機是否啟動，開關電源都接入市電＋5VSB待機啟動電壓輸出。輔助電源電路處于高頻、高壓自激振蕩或受控振蕩的工作狀態，
部分電路本身缺乏完善的穩壓調節和過流保護，使其成為ATX電源故障率最高的部位
第二步.
將Pin14和15短接，如果ATX電源上的風扇旋轉說明有＋12V輸出，可能是波紋電壓相對較大，不能正常使用。請打開電源，仔細觀察哪些電容器發泡，可以更換。
注：這里的電容器全部使用＋85℃或105℃以上的。
第三步.
將Pin14和15短接，如果ATX電源上的風扇不旋轉，但測量紫色Pin9對地有＋5VSB電壓，說明電源主開關電路有故障。
將Pin14和15短接，電源上的風扇不轉動，測量紫色Pin9對地有＋5VSB電壓。我典型的維典型的維修實例:
打開電源箱，發現兩個最大的電解電容中有一個在頂部爆漿，即電路圖中的C1或C2損壞一個，同時用相同規格的電容(耐壓200)替換兩個電容V以上容量越大越好)，故障排除。
故障的原因是C1或C2任意損壞，主功率開關變壓器無法形成交流電流，因此無法供電。
打開電源箱，發現內部電路板外觀良好，無明顯損壞痕跡，無電容發泡。兩個主功率開關的三極管測量正常，C1和C2的帶電測量為160V左右電壓，正常。
向下檢查時發現電容C3虛焊，重焊后電源修復。C3.厚片聚酯電容在外力作用下容易晃動，產生虛焊。估計生產過程中有輕微的虛焊，焊腳錫量不足。后來自己表現出虛焊也就不足為奇了。
打開電源箱，發現內部電路板外觀良好，無明顯損壞痕跡，無電容發泡，但仔細觀察主功率開關三極管，發現有輕微裂紋。
測量后，用兩個M發現損壞JE13007或兩只BU508A(508A容易購買，彩電上使用的電源管)更換原來的兩個主功率開關的三極對管，根據經驗故障排除，但Pin14和15短接仍然沒有＋5和＋12V供電，不能正常工作。
限于手頭的工具只有萬用表，沒有示波器等先進工具，維修必須仔細分析電路。
我手頭沒有相關信息，只對照電路板繪制主電路圖。繪制的電路圖是上面的示意圖。后來網上下載了ATX但是電路圖沒有我自己畫的電路示意圖，簡單明了，好用，所以在這里專門用電腦畫出來供大家使用。
現在＋5VSB是的，每個電容器都是正常的，主功率開關三極管是正常的。似乎故障應該是主功率開關三極管的基極沒有驅動信號或缺乏驅動激勵。
加電并短接Pin14和15實驗無動靜，斷電后觸摸主功率開關三極管散熱器或常溫，排除基極激勵不足的可能性。
故障的定的原因是基極沒有驅動信號。但主功率開關三極管的外圍電路完全正常，主工作ICTL494是否發出驅動主功率開關三極管的激勵信號？
正常通上電源板 電并短接Pin14和15使電源處于正常工作狀態，使用萬用表DB在交流檔中，將兩個表針跨接到如圖所示的推動變壓器冷端的AB在兩端，測量有近10V≈交流信號。
估計這么高的電壓是空載造成的，也就是主工作ICTL494發出驅動信號，但沒有添加到主功率開關三極管的基極上。
顯然，現在的故障范圍已經縮小到兩個地方:主功率開關三極管的驅動變壓器損壞或基極耦合電路有問題。
檢查后發現外觀良好的R4，R5阻值變大，用1/8W排除電阻更換故障。原來是R4R使用的電阻是1/16W電阻，功率太小，損壞的外觀和新電阻一樣，故障很隱蔽。
第四步.
解決一個特殊問題的例子，如果有類似的使用，這個法律可以排除:現象:銀河優質ATX電源，當市電供電不足時，一有空調啟動計算機就會重啟。
這種現象困擾了我一段時間。自己的UPS暫時不能正常使用：電池供電時因CRT由于其他人打開顯示器，消磁線圈突然打開反沖高壓損壞逆變MOS對管，云溪縣無低壓大電流逆變用MOS小功率M須使用小功率MOS＋大功率三極管復合大功率三極管復合形式修復沒有問題，即當帶電腦主機轉向逆變器時，機器應重啟。
正常和逆變切換時的反應似乎變慢，導致重啟。
修復：在ATX如下圖所示，在電源的圓圈部分安裝450V220uF彩電電容，固定在ATX電源內部，仍使用原UPS類似故障不再發生。
安裝的電容器要注意使用正品，安裝時要注意極性，不能反轉，最低400V的耐壓，＋85℃或105℃耐溫，容量越大越好。
第五步.
我修過的ATX電源中的故障一般是接電后Pin14和15短接沒有反應，50%沒有故障 5V待機電壓，只要待機電源的開關管基極到 310V更換通過更換起動電阻來修復，電阻的電阻值一般為500K-600K左右，也可以換大一點。
待機電壓不開機的原因很多 12V、 5V、 3.3V擊穿整流管，造成電源保護，也有電容短路壞掉的。
在一些電源中，主電源濾波電容器鼓起和漏電仍然存在故障。我基本上遇到了幾種故障，更復雜的沒有維護價值，因為買一個電源只有幾十元，然后費時費力是不值得的。
第六步.
ATX電源維修資料
主ICTL芯片功能：12腳供電7－40V；14腳輸出＋5V
Vref穩壓電源給保護電路，PG電路、PSON電路供電；
4腳是PSON開啟低電平電源的有效加入端；
8腳和11腳是主功率開關三極管的基極驅動輸出C內部是三極管的C極輸出。4腳低電時，8和11腳沒有脈沖輸出L494損壞。
各種電壓正常，但微機仍不能正常使用，無PG信號問題，遵循這個想法來修復。
這種故障很少見，維修也不難，不再詳細說明。PG信號流程：啟動加電時，各種電壓正常后延遲輸出一段時間＋5VPG信號告訴主板電源已經準備好了，你的主板現在可以進入正式的啟動和加載過程。
斷電時，電壓略有下降，供電能力較小時，PG信號會提前變成低電平，告訴主板電源會立即斷電，你會立即關機。PG信號也叫P－OK或POWER＿OK信號。
驗證是否為PG信號問題可以手動模擬PG信號測試可以知道。
ATX電源的特點是使用TL當腳電壓為時，494芯片第四腳的死驅控制功能＋5V時，TL494的第9腳和11腳沒有輸出脈沖，使兩個開關管都關閉，電源處于待機狀態，沒有電壓輸出。
而當第4腳為0V時，TL494觸發脈沖提供給開關管，電源進入正常工作狀態。輔助電源一路輸出TL494，另一個輸出通過分壓電路獲得＋5VSB”和“PS－ON兩個信號電壓，它們都是＋5V。
其中，“＋5VSB輸出連接到ATX作為其工作電壓，主板的電源監控部件要求＋5VSB輸出能提供10mA工作電流。
輸出電源監控部件和PS－ON連接，當觸發按鈕開關(非鎖定開關)未按下時，PS－ON”為＋5V，它連接到電壓比較器U1的正相輸入端，U1負相輸入端的電壓為4.5V這樣，電壓比較器U1的輸入為＋5V，送到TL死驅控制腳494，使ATX電源處于待機狀態。
按下主板電源監控觸發按鈕開關(安裝在主機箱面板上)，PS－ON如果變為低電平，電壓比較器U1的輸出為0V，使ATX打開主機電源。再次按下面板上的觸發按鈕開關，使PS－ON”又變為＋5V，從而關閉電源。
同時，程序還可以用來控制電源監控部件的輸出，使電源監控部件PS－ON”變為＋5V自動關閉電源。比如WIN9X在平臺下，發出關機指令，ATX電源自動關閉。
Ⅱ 電腦電源壞了！怎么修理？
你怎么確定電源壞了？
短接電源到主板上線最多的那一端
綠色，無論是專用的還是黑色的，都可以短路。看看電源是否會轉動
將熱重啟接線插入開機針也可以，熱重啟鍵變成開機鍵，可以測試底盤開關是否損壞
如果完全不轉，打開看看有沒有爆漿電容。
保險管是否爆炸。。其他故障沒有修復價值。
請參考，希望能幫到你。
Ⅲ 如何維護臺式電腦電源？
計算機不能正常工作或不穩定
打開電腦的總電源，觀察電腦的power”和“hdd指示燈微亮，按下power按鈕后，電腦開始自檢光驅和硬盤。自檢后，它不能工作。即使按下電腦的重啟鍵，也沒有反應，但有時可以正常啟動
這種故障通常是由于電源與其他部件不匹配造成的，主要表現在以下幾個方面。
● 電源提供的啟動脈沖寬度不能滿足主板的要求。
● 主板提供的啟動 atx 開關電源的脈沖寬度不能滿足電源的要求。
● 啟動主板、硬盤等設備時，瞬時電流需求過大，導致電源過流保護。
解決方案：更換大功率電源。如果更換電源后問題無法解決，應考慮更換主板。
計算機電源不足的五種實用解決方案
檢查顯卡頻率
如果顯卡頻率過高，顯卡核心電壓沒有相應增加，顯卡可能會不穩定。這種間歇性無法啟動，金山計算機維護也是不穩定性之一。因此，如果顯卡超頻，則將顯卡頻率降低到默認設置，并記住恢復核心電壓。
更換顯卡供電接口
很多電源的6針顯卡供電接口設計都有問題，可以嘗試多種組合。上海計算機維護最大限度地利用電源輸出能力:兩個6針接口用4針D型口轉移；一個6針接口 D型口轉接，另一個仍使用原電源的6針接口；兩個6針接頭都使用原電源。一般來說，如果是因為電源內部的單/雙12V輸出導致故障，這種方法可以解決問題。
更換更大功率電源
事實上，這種故障的最大原因應該是電源，特別是對于使用高端顯卡的計算機，一般啟動功率相當大，寶山計算機維護 如果電源的峰值功率正好在這個門檻上，有時可以啟動，有時無法啟動。因此，有必要更換更大功率的電源。一般GTX470以上的顯卡，搭配高頻四核處理器平臺，額定功率600W以上電源，HD5850以上的顯卡，搭配高頻四核處理器平臺，至少需要550W的電源。
更換顯卡插槽和DVI接口
目前中高端主板一般有2個PCIe插槽，不同的PCIe插槽在供電和帶寬上會有所不同。首先，嘗試用其他P代替顯卡CIe插槽上，看能否恢復正常。其次，DVI換線接口。請注意，更換PCIe插槽或者DVI在接口之前，必須清潔這些接口一次，以免影響內部積聚的灰塵。
5.升級主板BIOS還原到默認設置
雖然因為主板BIOS造成這一問題的概率相當小，但也不能排除，尤其是一些二線品牌的主板，上海長寧電腦維修更有可能是因為BIOS中的BUG導致各種故障。所以盡量降價BIOS升級到最新版本，升級后不要做任何操作，讓BIOS保持默認狀態，看看電腦是否能正常啟動。
電源功率不足最容易導致系統無法啟動或計算機反復重啟。這種情況通常發生在硬件升級后。硬件升級后，平臺整體功耗大大提高，用戶原有電源未升級，導致功率不足。
Ⅳ 電腦電源壞了可以修嗎？
電腦電源壞了可以修理。
電腦電源應急維護方法：
1.清除灰塵。將紙板放在電路板下，連接電源線。注意此時電路板有電，注意不要觸摸元件。
計算機電源是計算機運行的來源，可以說是計算機系統的重要組成部分。長期在高壓高溫環境下工作，可能會損壞電壓波動、電流沖擊和各種電源干擾。
因此，與其他部件相比，它是一個容易損壞的部件。
Ⅳ 如何修理臺式電腦電源？
保險管的符號是；溶解器是FU你可以看到元件上的符號。維修電源必須有電路圖。如果保險電阻壞了，你看不到，只能用表打。
Ⅵ 如何維護臺式電腦電源？ 電源壞了怎么修？
清除灰塵。將紙板放在電路板下打開電源線。注意此時電路板有電，注意不要觸摸元件。
如何應對計算機電源的緊急維修？
因為它是一個單獨的電源，沒有負載，也沒有開關。電源不工作，所以電源輸出線中的黑線和綠線短路。此時，您可以看到電源風扇轉動幾次并停止。
電腦電源如何應急維修？

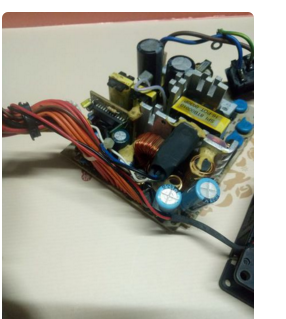

這說明電路不工作，所以沒有輸出。因為電路復雜，維護費力。仔細看電路板，發現兩個電容器的頂部有凸起。
電腦電源如何應急維修？
根據原位置判斷，旁路電容泄漏導致電路無法正常工作。帶著試一試的想法拆下2個電容器，如圖所示。用萬用表測量沖放電慢，有一定的電阻值。正常電容器應充放電快，位置無限。
電腦電源如何應急維修？
用電烙鐵換好電容。原裝3300uf /10v,使用容量為2200uf但耐壓值為25v的代替。
電腦電源如何應急維修？
焊接后。同樣接入電源線，用鑷子短接輸出線中的黑線和綠線。風扇運轉了。用萬用表測量其他輸出電壓是正常的。
電腦電源如何應急維修？
Ⅶ 電腦電源壞了可以自己修嗎？怎么修？
計算機電源壞了，如果有比較專業的工具和一定的經驗，可以嘗試自己的維修版，方法如下：
1.檢測故障。首先，看看電源是否燒焦。如果是，更換電源。如果沒有，用萬用表測量電源的供電接頭是否有電，電壓是多少。如果接頭正常供電，進入下一步。
2、 電源內有一個保險管，超壓時可以熔斷形成自我保護。這時，只需從彈簧架上取下保險管，更換一個新的。這個過程只需要一把螺絲刀，操作上沒有技術含量，很簡單。
3.電容器是硬件中相對脆弱的一部分。電容器損壞導致硬件無法工作的現象很多。從外觀上看，很容易識別電容器損壞：鼓蓋、泥漿和爆裂，非常直觀，只要按型號購買和更換即可。所需的工具也很簡單。一把螺絲刀用于打開電源外殼和拆卸電路板；一塊電烙鐵和一根焊絲用于拆卸和焊接電容器。只需簡單的焊接技術，無需專業培訓。
4.只要超過保修期，電腦維修公司一般不會在硬件損壞時進行維修，只會賣給你一個新的，安裝給你。雖然自己維修有一定的風險，但還是有一線希望的。修不好也沒關系。反正要換新的。所以，不要擔心，尤其是這種簡單易行的維修。
Ⅷ 計算機電源維護方法
根據問答抄
1.確定是電腦電源的問題
回答。
1.檢查紫線和黑線 5v電壓。如果沒有，就把他修好。紫色5v電壓是單獨的待機電壓。與其他線路的輸出電壓無關。但是他們的emi電路和300v整流電路是公共的。它有一個特殊的小變壓器。所以保險燒了
紫色的 5v也沒有 5v直接下一步
2.短路黑綠線后，看看風扇是否有一點動作。如果有動作，說明他短時間內有電壓，然后再次保護。這樣，檢查輸出是否短路。主電壓反饋電路
說不完。。。擦開機器，看看問題是什么
Ⅸ 如何維護計算機電源短路
電源無輸出
當電源負載時，無法測量每個輸出端的直流電壓時，認為電源沒有輸出。此時，應打開電源，檢查保險絲，并通過保險絲熔斷器分析故障范圍。
保險絲熔斷并發黑
說明短路嚴重，應重點檢查整流濾波和功率逆變電路。
(1)交流濾波電容C3，C4因交流浪涌電壓擊穿而短路，有的ATX電源交流濾波電路復雜，檢查是否有短路元件。
(2)交流主電路橋式整流電路中的二極管擊穿。損壞原因:直流濾波電容C5。C6一般為330μF或470μF瞬時充電電流可達20的大容量電解電容A以上。因此，瞬時大容量浪涌電流容易燒壞整流橋中性能稍差的整流管。此外，交流浪涌電壓也會擊穿整流二極管并短路。
(3)整流濾波電路中的直流濾波電容C5，C6擊穿，甚至爆裂。損壞原因：由于大容量電解電容的耐壓性一般為200V實際工作電壓約150V左右，接近額定值。因此，當輸入電壓波動或某些電解電容質量差時，很容易擊穿電容。此外，當電解電容泄漏時，會嚴重加熱并爆裂。
(4)直流變換電路中的功率開關晶體管VT1、VT換向二極管VD1、VD2擊穿損壞。損壞原因：整流濾波后輸出電壓一般高達300V左右，逆變功率開關管的負載為感性負載，泄漏形成的電壓峰值可能接近600V，而VT1、VT2的耐壓Vceo只有450V左右。因此，當輸入電壓過高時，一些低壓開關管將被擊穿。因此，可以選擇高壓功率開關管。
保險絲熔斷但不發黑
說明保險絲熔斷不是短路造成的。
(1)通電瞬時燒斷保險，多為瞬時大電流沖斷保險，如開機時直流濾波電容的充電電流。
(2)使用過程中燒斷保險多為負載過大所致。
3)保險絲沒有熔斷
如果電源沒有輸出。如果保險絲完好，檢查電源控制線路是否有開路、短路、過壓、過流保護電路是否動作、輔助電源是否完好等。
