12V開關電源為有關繼電器原理圖

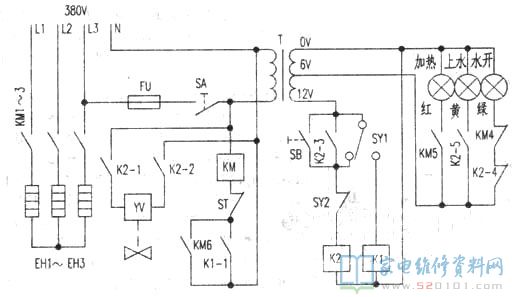

雀之靈ZDK-Ⅲ型電熱開水器選用三相380V配電，電熱管連接成Y形，由直流接觸器KM給予主開關電源。控制電路選用單相電220V配電。具備全自動進水，高、低水位維護、防冒水、防空燒等防護作用。一切正常業務時接入操縱電源總開關SA變壓器T得電，次級線圈導出6V、12V2組開關電源。在其中6V開關電源為進水、加溫、水開顯示燈配電。12V開關電源為有關繼電器原理圖K1、K2配電。

一、原理

當初次應用或電開水器內水位小于水位最低值時，因為配有磁瓦的水位浮子避開干簧管SY1、SY2，12V開關電源經SY1、SY2常閉接點加于滲水汽車繼電器，K2電磁線圈一端，K2吸合，其常開接點K2-1、K2-2閉合接入電磁水閥YV的開關電源。真空電磁閥YV受電吸合，開啟水閥門為電開水器儲水箱進水；與此同時K2-3常開接點閉合，為汽車繼電器K2給予自維持開關電源。K2-5常開接點閉合，黃燈亮表明已經進水，伴隨著儲水箱內水位升高，配有磁瓦的水位浮子與此同時浮上來，抵達低水位干簧管SY1部位時受磁瓦吸引住，SY1轉換使常開接點閉合(這時K2仍自我保護吸合再次為儲水箱進水)，汽車繼電器K1吸合后常開接點K1-1閉合，直流接觸器KM受電吸合。

其協助常開接點KM6閉合自維持，主接觸點KM1、KM2、KM3閉合接入電熱管三相主開關電源，逐漸加溫。這時KM5閉合綠燈亮表明電開水器已經加溫。當儲水箱內水位再次升高無上水位時，磁瓦隨浮子也升高到高水位部位，磁瓦吸引住干簧管SY2姿勢，常閉接點斷掉，汽車繼電器K2跳停，常開接點K2-1、K2-2斷掉，真空電磁閥全自動關掉終止滲水，避免水外溢。但這時KM依然吸合，電加熱器再次開展加溫，當溫度做到溫度控制器ST姿勢值(熔點)時，溫度控制器ST常閉接點斷掉，斷開直流接觸器KM電磁線圈開關電源，電熱管終止加溫，與此同時翠綠色顯示燈亮表明水已煮沸。當拿取沸水使儲水箱內水位降低磁瓦離去高水位于簧管SY2時，SY2接點閉合為下一次全自動滲水做好充分的準備。但這時因為水位浮子還未降低至低水位干簧管SY1處，因此汽車繼電器K2仍不可以吸合，僅有當水位降低至低水位維護線(防空燒)部位即干簧管SY1處時，汽車繼電器K2吸合，全自動滲水反復以上姿勢，保證供應的水為沸水。按住SB可隨時隨地為電開水器滲水。

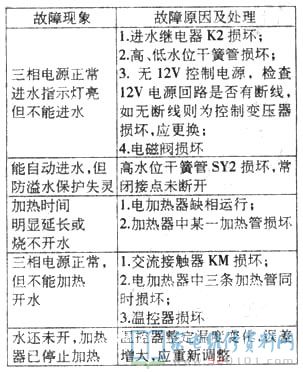

二、常見故障檢修
