名鉆700W電熱水瓶加熱速度更快、保溫特性好、造型設計美觀大

名鉆700W電熱水瓶加熱速度更快、保溫特性好、造型設計美觀大方、環保節能安全性、方便使用，很受大家喜愛。文中詳細介紹2款全自動電熱水瓶的工作原理及常見問題維修方式，僅供參考。

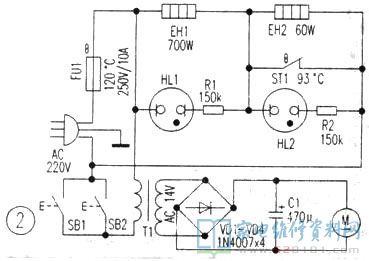

電路圖講解如下圖所示所顯示。插上電源線插頭后，市電經電流量／溫度雙作用保險絲管FU1及溫度控制器ST1常閉觸點加至加熱器EH1兩邊，逐漸加熱。與此同時，氖燈HL1燃亮，作加熱指示。這時EH2及HL2、R2兩只路被ST1短路故障，故不工作中。當溫度升到93℃以上時，ST1觸點全自動斷掉，EH1跳停終止加熱，與此同時HL2燃亮，作保溫指示。事實上，這時EH1、EH2是串聯在市電開關電源上，但因為EH2輸出功率小，電阻值大，市電工作電壓絕大多數著陸在EH2上，因而EH2可開展保溫加熱。而EH1只等同于一般低電阻值電阻的作用，發燙不大。當續入涼水或溫度降到93℃下列時，ST1觸點又全自動合閉，EH1得電從頭開始加熱。這般不斷循環系統工作中，維持瓶里溫度。
SB1為手動式采水電源開關，SB2是杯碰采水電源開關，二者并接，作用是一樣的，僅僅實際操作方法不一樣。合閉SB1或SB2后，T1導出的14V交流電流，經VD1～VD4整流器和C1過濾后，為直流無刷電機M配電，推動微型水泵泵水。
其常見問題及緣故如下所示：
(1)、不加熱：若HL1都不亮，通常為FU1融斷，市電電源插座沒電，電源線插頭或ST1觸點接觸不良現象；若HL1指示一切正常，則均EH1毀壞。
(2)、加熱不斷：ST1觸點間黏連。
(3)、不保溫：若HL1都不亮，為ST1觸點未斷掉；若HL2指示一切正常，則為EH2毀壞。
(4)、不可以泵水：SB1、SB2接觸不良現象，T1、VD1～VD4及M引路，C1穿透或走電
(5)、HL1、HL2紊亂：HL1、R1或HL2、R2毀壞或開焊。
