長城牌FS36

一、電路圖講解

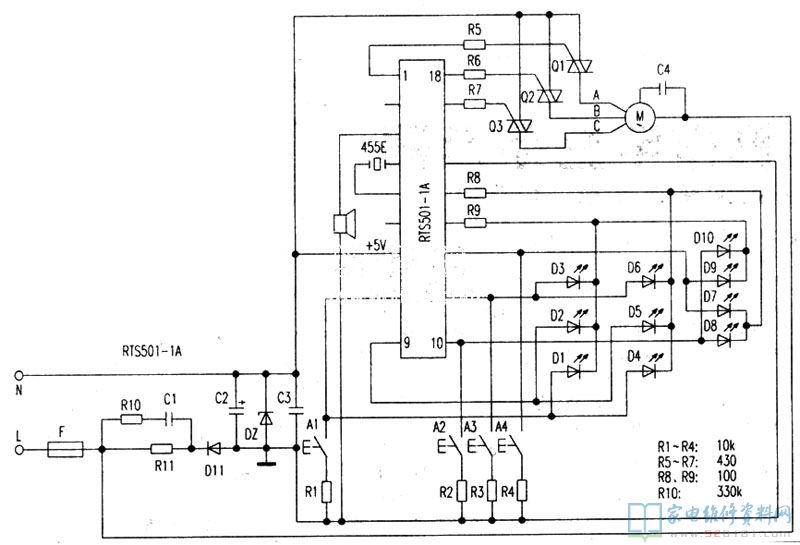

FS36-40電腦上程序控制電扇的程序控制IC是調心軸承直幅18腳電子器件RTS501-1A，其外部元器件少，簡易靠譜，具備手動式實際操作，自動控制系統，LED發光二極管運行狀態標示，定時開關機等作用。其基本原理如下圖所示。Ac220v經F、R10、R11、C1降血壓過流保護，D11、C2半波整流濾披，Dz、c3穩壓管，產生 5V直流電源給予給IC。

IC芯片RTS501-1A各腳作用如下所示：①、18、17腳為電機控制系統端，各自經R5、R6、R7(430Ω)電阻器接可控硅Q1、Q2、Q3操縱端，當在其中一腳為低電頻時，相對性應的可控硅導通；3腳和地中間接壓電式無源蜂鳴器，每進行一次響一下；④、⑤腳中間接455E晶振電路，給IC給予準確的時鐘頻率；⑦腳為開關電源端；⑧腳為運行和風力挑選端，經輕按功能鍵A1、R1接地裝置，先后按A1鍵，風力轉變為：弱風→中風→大風→弱風；⑨腳接各發光二極管；⑩腳為清零端，按住A2，IC清零；11腳為按時操縱端，按A3，按時先后為：30→60→120→240(分鐘)→消除；12腳為風種挑選端，按A4，風種轉變為：基本風→吹風→睡眠質量風→基本風；13、14腳接各發光二極管；15腳接地裝置；發光二極管D1，D2、D3各自標示弱風、中風、大風，D4、D5、D6各自標示基本風、吹風、睡眠質量風，D7、D8、D9、D10各自標示30、60、120、240(分鐘)定時開關機作用。

二、操縱基本原理
1．運行：當按住開啟鍵A1時，Ic給予程序流程導出：17腳最先導通2秒，風機以最大風力旋轉2秒，風機運行，隨后①腳導通，為基本弱風，相對應發光二極管D1、D4亮。先后按A1鍵，可控硅Q1、Q2、Q3各自導通，三速風扇電機的A、B、c抽頭繞組先后工作中，導出為：弱風→中風→大風→弱風，發光二極管D1、D2、D3相對應照亮。
2．①腳導出數據信號操縱Q1，風扇電機A抽頭繞組工作中6秒停6秒，風機導出斷斷續續的弱吹風或先后使B抽頭繞組導通6秒→B繞組導通6秒…。風機導出時大時小的間歇性龍卷風及高低轉變的間歇性風、睡眠質量風。

三、常見故障檢修
電源電路中易損元器件有商業保險F、R10、D11及雙重可控硅Q1、Q2、Q3；F為1A商業保險，用以維護可控硅和風扇電機，不能省掉或換大；R10為36Ω／3w電阻器，易燒壞；D11為1N4004二極管。電源電路用中心線N做為Ic RTS501-1A配電正級，較為安全性。若有常見故障，可應查15腳、⑦出腳間是否有 5V工作電壓，隨后再查以上易損元器件。
