如何操作交流三相發電機

Ⅰ 如何操作交流三相發電機？



   專業發電機操作如下：
   檢查發電機的整機情況。
   二、開機前檢查發電機油、冷卻水、電池、燃油連接是否正常。
   第三，開機前檢查發電機周圍環境是否影響發電機正常運行
   啟動發電機(有手動機型和自動控制機型)，觀察發電機是否安全
   如果電機異常，應立即停止。然后怠速運行一段時間
   發電機轉速提高到正常轉速，觀察所有儀表參數正常后，關閉開關
   送電，觀察整機是否正常。
   停止發電機前，應先斷開負荷開關，再停止穩定發電機。

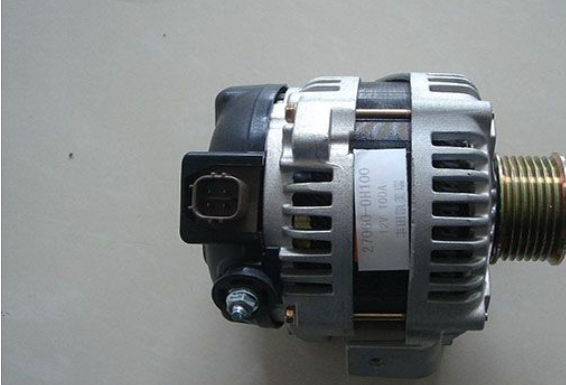

Ⅱ 汽車發電機不發電怎么修？



汽車發電機不發電通常是由內部整流二極管損壞引起的。如果二極管損壞，可以切斷故障二極管權，繼續使用。如果年限到了，一定要更換發電機。



如果發電機輸出導線有開路，導線狀況良好，應進行維護。如果自轉部分卡住，手動試運行是否容易。如果線包損壞，可以用萬用表測量線圈電阻值。如果沒有電阻值，需要重新繞圈或更換發電機。





(2)如何維修三相發電機擴展閱讀:



注意事項：



1.注意軸承的磨損程度。如果發現潤滑不足，可以從杯口滴幾滴油，注意不要滲入整流器，否則會影響電能傳遞效果。



2.電刷支架的絕緣體損壞，需要額外的新零件。



3.汽車行駛一定里程后，適當調整發電機皮帶的緊度，并根據需要固定校準螺釘。發電機腳架螺釘應保持一定的緊度。



4.發電機上的防塵圈應牢固，不得拆除，以防止灰塵進入內部，造成零件故障。



Ⅲ 如何修理汽車發電機？



   1.交流發電機分類1．按總體結構分類 (1)普通交流發電機:無特殊裝置、無特殊功能的汽車交流發電機，稱為普通交流發電機。如東風E Q1090型貨車JF132N型交流發電機。(2)整體交流發電機:內置電子調節器的交流發電機。如一汽捷達、上海桑塔納汽車JFZ1913Z型14V90A發電機 (3)無刷交流發電機:無刷交流發電機和集電環(滑環)。如東風E QJ用于2102型越野車F W2621型28 V45A整體式發電機(4)帶泵的交流發電機:帶真空制動助力泵的交流發電機。如仙游電機廠生產的JFB1712型交流發電機．根據整流器結構的不同分類(1)六管交流發電機:即三相橋式全波整流電路的交流發電機由六個整流二極管組成。如解放CA1091型載貨車JF1518交流發電機。(2)八管交流發電機:即由八個二極管組成的交流發電機。如天津夏利TJ7130型微型轎車JFZ1542型14V45A類型交流發電機。(3)九管交流發電機:即由九個二極管組成的交流發電機。如斯太爾(STEYR）汽車用JFZ2518A型28V27A交流發電機和獵豹(PAJERO汽車4664型發動機14V75A交流發電機。(4)十一管交流發電機:即整流器總成由11個二極管組成的交流發電機。如一汽捷達、上海桑塔納汽車JFZ1913Z型14V90A發電機。整流原理見《汽車電工與電子技術基礎》．磁場線圈搭鐵類型分類 (1)內搭鐵交流發電機:即發電機磁場線圈一端與發電機外殼連接的交流發電機。如東風EQ1090型貨車JF132N型交流發電機。(2)外搭鐵型交流發電機:即磁場線圈一端經調節器后搭鐵的交流發電機。比如捷達和桑塔納用JFZ1913Z型14V90A發電機，解放CA1091型載貨車JF1522A東風E型交流發電機QJ用于2102型越野車FW2621型28V45A整體發電機等。大多數汽車使用外部鐵交流發電機。2、交流發電機的結構主要由轉子、定子、整流器和前后端蓋組成。如圖2所示－1所示。圖2-1 交流發電機的組成 圖2-2 轉子的組成 1．轉子轉子的功能是產生磁場，主要由轉子鐵芯、勵磁線圈(又稱磁場線圈)、爪極和滑環組成，如圖2所示-2所示。兩個爪極安裝在轉子軸上，爪極之間的腔內安裝有轉子鐵芯和勵磁線圈。勵磁線圈繞在鐵芯上，鐵芯壓在兩個爪極之間的轉子軸上?；h(huán)由兩個相互絕緣的銅環組成，壓在轉子軸的一端，與轉子軸絕緣。勵磁線圈的兩端分別從內爪極上的兩個小孔中引出，一端焊接在滑環的內銅環上，另一端通過內銅環上的小孔焊接在外銅環上。兩個銅環分別與發電機的兩個電刷接觸。當兩個電刷與DC電源連接時，勵磁線圈中的電流流過并產生軸向磁通，使一個爪極磁化為N極，另一個爪極磁化為S極，從而形成六對相互交錯的磁極。將轉子爪極設計成鳥嘴型的目的是使磁場呈正弦分布，電樞線圈產生的感應電勢與正弦波形相似-3 定子的組成 2．定子的功能是產生交流電，其結構如圖2所示-如3所示，它由定子鐵芯和定子線圈組成。定子鐵芯由內圓帶槽的環形硅鋼片組成，硅鋼片相互絕緣。定子線圈為三相對稱線圈，安裝在定子鐵芯的槽內。三相線圈的連接方式為星形連接，三相線圈各引端子，中性點引端子．整流器交流發電機的整流器由六個硅二極管組成。二極管的引線是二極管的一極，其外殼部分是二極管的另一極。壓在后端蓋（或與外殼連接的接地散熱板）上的三個硅二極管的外殼為二極管的正極，引線為二極管的負極，稱為負極管；壓在外殼絕緣散熱板上的三個硅二極管的外殼為負極，引線端為二極管的正極，稱為正極管。三個正極管和三個負極管的引線端通過三個接線柱逐一連接，分別連接三相線圈的A、B、C端部形成三相橋式全波整流電路。固定在散熱板上的螺栓伸出發電機外殼，作為發電機的輸出接線柱，接線柱為發電機正極，相應標記為B”（或 “＋”或 電樞等．端蓋及刷組件 交流發電機的前后端蓋由鋁合金鑄造。鋁合金是一種非導磁材料，可以減少漏磁，具有重量輕、散熱性好的優點。電刷組件和調節器總成安裝在后端蓋上。電刷組件由電刷、電刷架和電刷彈簧組成。電刷安裝在電刷架的孔內，電刷通過彈簧張力與滑環保持良好的接觸。每個電刷都有一根引線，直接引到IC調節器內部連接勵磁線圈和調節器的工作電路。風扇和V型皮帶輪安裝在發電機前蓋前，發動機通過V型帶驅動發電機皮帶輪和轉子旋轉。發電機的通風和散熱依賴于風扇。前后蓋上有一個通風口。當風扇與皮帶輪一起旋轉時，空氣從進氣口流出，然后從發電機內部的出風口流出，從而帶出發電機內部的熱量，達到散熱的目的。



Ⅳ 維修各類發電機的維修知識



1.發電機進氣溫度異常升高的維護方法



如果發電機的出風溫度和定子線圈溫度不超過規定，發電機的輸出不能降低，但應查明原因并及時調整；超過規定值時，應在檢查處理前減少發電機輸出。



2.發電機線圈和鐵芯溫度異常升高的維護方法



(1)超過規定值時，應迅速降低負荷；



(2)快速檢查冷卻空氣溫度，檢查濾塵器是否堵塞；



(3)檢查空冷器出入口閥門是否關閉。



3.發電機過載維護方法

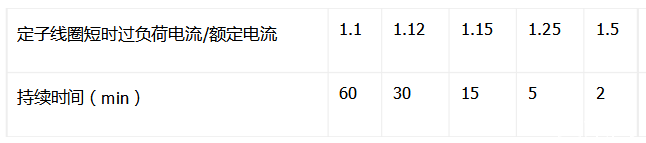

發電機允許短時過載運行，過載參數和時間按下表確定：





負荷參數



過載時，應在規定時間內將負載電流降至允許值，并監測發電機各部件溫度不超標。



4.發電機三相不平衡電流超標的維護方法



當發電機三相不平衡電流超過規定時，應首先檢查是否由互感器電路故障引起，否則應降低定子電流，使其不超過規定值。同時，應密切監測發電機各部分的溫度。當發現溫度異常升高，不平衡電流增加時，應緊急解列停機。



若并網運行，不平衡電流不超過額定值10%減少外送有功，看不平衡電流是否變小，如果變小，是外網引起的，可以維持運行，也可以斷開外網。



5.發電機運行中的指示表之一突然指示維修方法異?；蛳?/p>

參照其他儀表的說明，檢查儀表本身或一、二次電路是否損壞。如果二次電路導線損壞，盡量不要改變發電機的運行模式；如果影響發電機的正常運行，應根據實際情況減少負荷或停機。



6.發電機端PT二次電壓消失維修方法



(1)將自動調節勵磁系統改為手動操作；



(2)退出發電機復合電壓閉鎖過流保護；



(3)通過其他表計監控和調整發電機；



(4)通知汽機注意監控發電機；



(5)檢查機端PT電路，如一、二次保險熔斷，應更換；



(6)正常情況下，投入發電機復合電壓閉鎖過流保護，將勵磁調節方式改為自動運行。



故障現象：



(1)警鈴響，發電機端PT斷線報警；



(2)發電機有功、無功、電壓表指示降低或?yàn)榱恪?/p>

發電機勵磁PT二次電壓消失維修方法



(1)將勵磁調節方式改為手動操作；



(2)檢查勵磁PT電路，如一、二次保險熔斷，應更換；



(3)恢復正常后，將勵磁調節改為自動運行。



故障現象：



(1)警鈴響，發電機勵PT斷線報警；



(2)勵磁調節屏發電機端電壓表指示為零。



8.發電機升不起電壓的維護方法



(1)檢查勵磁調節系統是否正常；



(2)檢查表計和PT二次回路是否正常；



(3)測量勵磁變高、低壓側絕緣電阻是否合格；



故障現象：發電機升壓時電壓表無指示或很低。



9、差動CT斷線維修方法



檢查差動C通過保護裝置的電流監測功能T回路是否確實斷線；



如果差動CT如果電路確實斷線，應暫時退出差動保護；



檢查差動CT回路端子是否接觸良好；



檢查各差動CT本體是否有異常；



恢復正常后，投入差動保護。



故障現象：警鈴響，差動CT斷線報警。



定期維護：



及時清除磨損部件或升級部件；



檢查潤滑油液位；



電池檢查和清洗連接；



機組負載測試；



驗證控制面板的讀數和指標；



更換燃料和空氣過濾器。



(4)如何維修三相發電機擴展閱讀:



發電機原理：

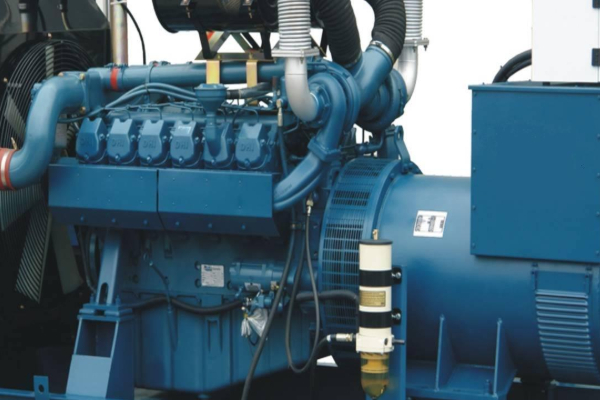

柴油發電機



柴油機驅動發電機運行，將柴油能量轉化為電能。在柴油機氣缸中，通過空氣濾清器過濾的清潔空氣和噴嘴噴射的高壓霧化柴油 充分混合，在活塞向上擠壓下，體積縮小，溫度迅速升高，達到柴油燃點。柴油被點燃，混合氣體劇烈燃燒，體積迅速膨脹，推動活塞向下。



汽油發電機



汽油機驅動發電機運行，將汽油能量轉化為電能。



混合氣體在汽油機氣缸氣體燃燒劇烈，體積迅速膨脹，促進活塞下降。



柴油發電機和汽油發電機都按一定順序依次使用

活塞上作用的推力通過連桿變成推動曲軸旋轉的力，從而帶動曲軸旋轉。



Ⅳ 三相交流同步發電機維修



   一、名稱解釋：
三相交流電： 三個頻率相同，電位振幅相等，相位差相差 120 °由角交流電路組成的電力系統稱為三相交流電。
二、一次設備：
與生產電能和輸配電相關的設備稱為一次性設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、并聯電容器和高壓熔斷器。

三、二次設備：
輔助設備監控、測量、操作、控制和保護一次性設備。如各種繼電器、信號裝置、測量?jī)x表、錄波記錄裝置、遙測、遙信裝置、各種控制電纜、小母線等。

4、高壓斷路器：
又稱高壓開關，不僅可以切斷或關閉高壓電路中的空載電流和負載電流，還可以通過繼電保護裝置的作用切斷系統故障時的過載電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。

5、負荷開關：
負荷開關的結構與秘密隔離開關相似，但只安裝了一個簡單的滅弧裝置。它還有一個明顯的斷開點，具有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如有必要，依靠串聯的高壓熔斷器。

6.空氣斷路器
(自動開關):用手動(或電動)關閉，用鎖扣保持關閉位置。脫扣機構用于跳閘和滅弧裝置的低壓開關，目前被廣泛應用
500V 在以下交流直流裝置中，當電路過載、短路、電壓降低或消失時，電路可以自動切斷。
7、電纜： 由芯線(導電部分)、外加絕緣層和保護層組成的電線稱為電纜。
8、母線：
電氣母線是一種收集和分配電能的通路設備，它決定了配電設備的數量，并顯示了如何連接發電機、變壓器和線路，以及如何連接系統來完成輸配電任務。

9、電流互感器： 又稱儀器變流器，是將大電流轉化為小電流的儀器。
10 、變壓器： 靜態電氣設備是另一種或多種不同值的交流電壓，用于將一定值的交流電壓轉化為相同頻率的交流電壓。
11 高壓驗電筆： 用于檢查高壓網絡變配電設備、架空線路和電纜是否帶電。
12 、接地線： 是保證停電設備和線路意外出現電壓時工作人員的重要工具。按部發規定，接地線必須是 25mm 2
以上裸銅軟線。
13 、標示牌：
用于警告人們不要接近設備和帶電部件，指示工作人員準備的工作地點，提醒采取安全措施，禁止微量設備或線路關閉通電的通知標志?？煞譃榫?、允許、提示和禁止。

14 、遮欄： 為防止工作人員不經意間接觸到帶電設備部分，安裝設備的屏障分為臨時屏障和常設屏障。
15 、絕緣棒：
又稱克棒、絕緣拉桿、操作桿等。絕緣棒由三部分組成:工作頭、絕緣桿和握柄。用于高壓隔離開關的閉合或位置開啟、攜帶接地線的安裝和拆卸以及測量和測試。

16 跨步電壓： 若地面水平距離為 0.8m
兩點之間存在電位差。當人體兩腳接觸這兩點時，它將承受人體上的電壓，稱為跨步電壓。最大跨步電壓出現在離接地體的地面水平距離
0.8m 接地體之間。
17 、相序： 是相位的順序，是交流電的瞬時值從負值變?yōu)檎担ㄟ^(guò)零值的順序。
18 、電力網： 電網是電力系統的一部分，是由各種變電站(所)和不同電壓等級的輸配電線路組成的統一網絡。
19 電力系統：
電力系統是電力系統的一部分，由電廠的發電機和配電裝置、升壓和降壓變電站、輸配電線路和用戶的電氣設備組成。
20 動力系統： 發電廠、變電站和用戶的電氣設備通常通過電網和熱網（或水力）系統連接稱為電力系統。



Ⅵ 三相發電機缺磁，怎么加磁？



三相發電機加磁：



1.小型機可以承載臨時大功率負載施壓，即發電機線圈和負載產生閉合回路，利用發電機剩余的微弱剩磁施壓。



2.先啟動水輪機(或柴油機)至一定轉速，用12V發電機勵磁充磁建壓電池，這種方法只能用觸摸的方法，因?yàn)榘l(fā)電機建壓后勵磁電壓高達40~90V，如果不迅速脫下電池，就會損壞電池。



3.用發電機專用充磁器充磁發電機轉子，可在發電機靜態下進行。





(6)如何維修三相發電機擴展閱讀:



發電機失磁對電力系統的危害：



當發電機失磁時，發電機會從系統中吸收無功功率，從而降低電力系統的電壓。



2.如果電力系統容量小或無功儲備不足，發電機端電壓、升壓變壓器高壓側母線電壓或其他鄰近點電壓將低于允許值。這將破壞負載和電源之間的穩定運行，甚至導致電力系統電壓崩潰。



3.當發電機低勵或失磁時，電壓下降，系統中的其他發電機在自動調節勵磁裝置的作用下會增加其無功功率輸出，導致系統中的一些電氣元件。例如，變壓器或輸電線路產生過電流，切除備用保護動作中的過載元件，擴大故障范圍。



4.當發電機低勵或失磁時，由于有功功率的擺動和系統電壓的降低，相鄰正常運行的發電機與系統或電力系統各部分之間可能會失步，導致系統振蕩和大量甩負荷。



Ⅶ 三相發電機原理圖



三相交流發電機利用導線切割磁線感應電位的電磁感應原理，將原動機的機械能轉化為電能輸出。同步發電機由定子和轉子組成。定子是發電的電樞，轉子是磁極。定子由三相繞組、底座和端蓋組成，電樞鐵芯均勻排放。轉子通常是隱極，由勵磁繞組、鐵芯和軸、護環和中心環組成。
發電機的定子和轉子通過軸承、座椅和端蓋連接組裝，使轉子在定子中旋轉，通過滑環通入一定的勵磁電流，使轉子成為旋轉磁場，定子線圈切割磁線，從而產生感應電勢，通過端子引出，連接到電路中，產生電流。

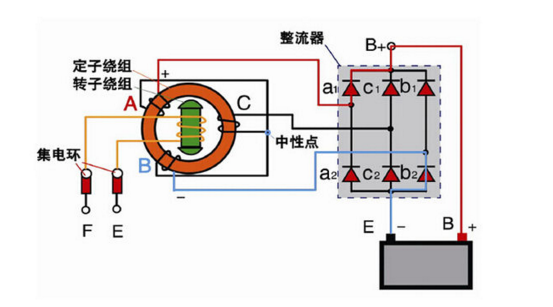

三相發電機原理圖





(7)如何維修三相發電機擴展閱讀



三相同步電機是一種交流旋轉電機，因其轉速恒定等于三相同步轉速而得名。三相同步電機主要用作發電機、電機和相機。在現代電力工業中，幾乎所有的三相同步發電機，無論是火力發電、水力發電還是核能發電。



三相同步電機具有良好的特點，在電源電壓波動或負載扭矩變化時仍能保持其轉速恒定，因此廣泛應用于不需要調速和大功率的機械設備，如軋機、透平壓縮機、鼓風機、各種泵和變流機組；或各種球磨機和往復式壓縮機，雖然驅動功率小，但轉速低；也可用于驅動大型船舶的推進器。



近年來，由于可控硅變頻裝置技術的日益成熟和大型化，同步電機也可以通過變頻調速。因此，在一定的控制模式下，三相同步電機的工作特性與其勵磁直流電機相似，從而擴大了其應用范圍。



Ⅷ 發電機的維修保養



1.發電機進氣溫度異常升高的維護方法



如果發電機的出風溫度和定子線圈溫度不超過規定，發電機的輸出不能降低，但應查明原因并及時調整；超過規定值時，應在檢查處理前減少發電機輸出。



2.發電機線圈和鐵芯溫度異常升高的維護方法



(1)超過規定值時，應迅速降低負荷；



(2)快速檢查冷卻空氣溫度，檢查濾塵器是否堵塞；



(3)檢查空冷器出入口閥門是否關閉。



3.發電機過載維護方法



發電機允許短時過載運行，過載參數和時間按下表確定：





(8)如何維修三相發電機擴展閱讀:



發電機原理：



柴油發電機



柴油機驅動發電機運行，將柴油能量轉化為電能。在柴油機氣缸中，通過空氣濾清器過濾的清潔空氣和噴嘴噴射的高壓霧化柴油 充分混合，在活塞向上擠壓下，體積縮小，溫度迅速升高，達到柴油燃點。柴油被點燃，混合氣體劇烈燃燒，體積迅速膨脹，推動活塞向下。



汽油發電機



汽油機驅動發電機運行，將汽油能量轉化為電能。



混合氣體在汽油機氣缸氣體燃燒劇烈，體積迅速膨脹，促進活塞下降。



柴油發電機和汽油發電機都按一定順序工作，活塞上的推力通過連桿變成推動曲軸旋轉的力，從而驅動曲軸旋轉。
