吉星牌新式電子滅蚊器，既可滅蚊子又可滅蚊蠅，它運用一種對蚊子具備誘惑力的深藍色暗光將蚊子吸引住回來，當蚊子飛近燈源時觸及高壓電網而被槍殺，不用一切藥物，具有生態環境保護功效。大白天，放進魚餌，對反感的蚊蟲具備強勁的破壞力。

經小編對實體分析，線路板圖及電電路原理圖各自見圖下1、2。

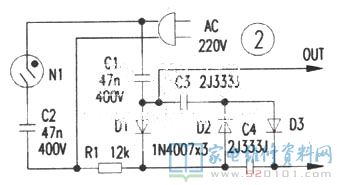

電源電路中沒有環形變壓器，而選用電容器降血壓及R1限流替代，D1、D2、D3及C3、C4組成倍壓電路，把限流后的工作電壓再次上升到300V導出，高壓電網是由二根平行面并繞的金屬材料裸線組成，其終端設備呈對外開放情況，兩條線間隔約4mm，當蚊、蠅觸及電網時，電流量便會從蚊體極速穿過，使蚊子一瞬間被燒糊。N1是一種獨特的深藍色氖光led燈管（見圖1)；C3、C4是耐高壓的電力電容器。文中給予的電源電路僅作檢修參照，為保證安全，不適合仿造。
