電吹風整體構造溶解圖

電吹風是一種美容護膚家用電器，論其知名品牌、型號規格許多，論其外觀設計各有千秋，構造及原理基本一致。文中講解的電吹風為直流電機兩擋控溫，也是現階段銷售市場最受歡迎的一種。

一、構造與特性

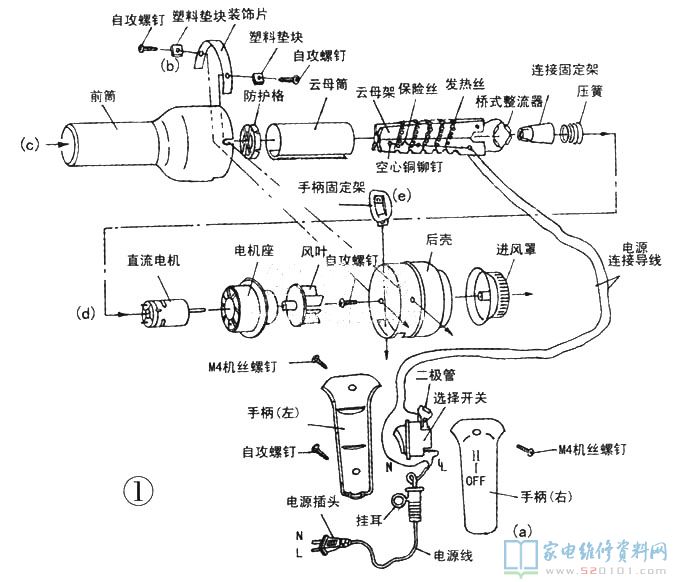

電吹風按電動機開關電源分成直流電機和交流電動機兩大類；按控溫方法分成兩擋控溫和無極控溫兩大類。大家如今了解的電吹風為直流電機兩擋控溫，也是現階段銷售市場最受歡迎的一種。電吹風整體構造溶解圖如下圖1所顯示，由電鍍工藝的前筒和手機后蓋、發燙芯、橋式整流器、直流電機、扇葉、選擇開關、搖桿和電源插頭等構成。這類電吹風的特征是多少兩擋控溫．轉速比高．排風量大，使用期限在于直流電機特性和品質。

二、電路圖講解

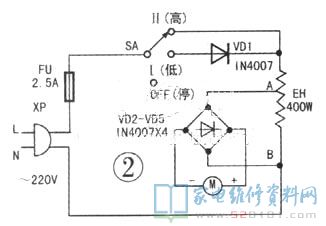

兩擋控溫電吹風電路圖講解如下圖2所顯示。電源電路中，XP為電源線插頭，F(xiàn)U為熔斷絲，SA為選擇開關，VD1為半波整流管，EH為發熱絲(400W)，VD2～VD5為橋式整流器，M為直流電機。將XP插到市電插座，SA置于Ⅱ(高)擋時，EH以全輸出功率加溫。根據發熱絲抽頭降血壓，經VD2～VD5橋式整流得到約14v直流電壓供M工作中。直流電機M快速旋轉，推動扇葉旋轉，氣體由進風機進到，經發熱絲加溫的氣體由前筒吹出來暖風。此擋溫度高，排風量大。SA置于I(低)擋時，開關電源經VD1半波整流向EH、M配電，此擋溫度、排風量遞減。SA置于OFF(停)擋，斷開開關電源，電吹風停止工作。

三、拼裝與拆裝

電吹風構造非常簡單，但也是有其獨特之處，新手檢修電吹風，應當高度重視拆裝方式，不然會毀壞電子器件。
1．用十字螺絲刀擰下手柄上2支M4小螺絲釘和1支自攻螺絲，左、左手柄即能開啟，選擇開關、電源插頭就可以移出來，如下圖1(a)所顯示。
2．用十字螺絲刀擰出裝飾設計片左、右側2支自攻螺絲，卸掉上下塑料墊塊，就可以卸掉裝飾設計片，如下圖1(b)所顯示。
3．當心拔出來前筒，隨后用嘴尖醫用鑷子夾起黑云母筒和安全防護格。用電鉻鐵焊下開關電源聯接輸電線后，再用嘴尖醫用鑷子拔出來發燙芯二根開關電源聯接輸電線。用電鉻鐵焊開電子整流器與直流電機兩引片的點焊，就可以拆下來發燙芯、電子整流器、聯接固定支架和扭簧，如下圖1(c)所顯示。
4．拔出來電動機座后，拔出來扇葉，就可以拆掉直流電機；用十字螺絲刀擰出后殼中間的自攻螺絲，就可以拆下來進風機，如下圖1(d)所顯示。
5．豎直地拔出來搖桿固定支架，如下圖1(e)所顯示。留意，搖桿固定支架內藏2個M4六角螺母，不必遺失。
6．維修后，按1～5點逆次序裝好電吹風。
黑云母筒和云母框架是用人造云母片做成，材質太脆，務必輕力拆卸，避免斷裂壓碎。與此同時，細微零件需存放好，不必遺失，以防安裝產生艱難。

四、故障檢修

1、插電后不工作中。
剖析檢修：此故障多是電源電路有關電子器件短路或毀壞而致。先不拆卸查驗，將選擇開關SA置于Ⅱ擋，用數字萬用表Rxl擋精確測量電源線插頭XP的兩腳，一切正常的在路電阻器約121Ω，若電阻為無窮，表明線路有短路故障。電源線插頭插腳生銹空氣氧化、電源插頭內部銅輸電線斷裂、熔斷絲融斷、選擇開關接觸點空氣氧化不關斷、發熱絲燒壞都是會引起該故障。因?yàn)殄e誤操作，常常牽扯電源插頭拔離插頭，電源線插頭根處斷開司空見慣。按圖1(a)拆卸搖桿，用萬用表測量電源插頭兩邊L - L、N - N的導通，發覺L線堵塞，表明電源插頭斷開。用規格型號6A／250V電源插頭拆換．故障即清除。
另一個故障緣故是發熱絲燒壞。燒斷多出現在發熱絲密圈處。由于密圈高溫炙熱，長期性發燙引起燒壞機遇較多。用木簽撫弄發熱圈就可以尋找斷絲。若斷頭僅有一處，用水果刀刮凈斷絲金屬氧化物，將兩斷絞線起來，絞線合理長短不小于10mm，隨后將斷絲送進黑云母框架內，不必觸碰鄰近發熱圈，將太密發熱圈適度調節疏一點。用數字萬用表電阻攔進行復測電阻器與原電阻相距少量，也不危害應用。如果有好幾處斷絲，表明發熱絲比較嚴重?zé)龤В杼鎿Q新的發熱絲。購鎳絡型400W加熱爐發熱絲，捏緊發熱絲兩邊導線，將其變長至500mm，那樣拉發熱絲，發熱圈疏密度一致。千萬別按段變長發熱絲，那般會導致一疏一密，太密的發熱圈易一錯再錯。
安裝發熱絲時，先將發熱絲一端導線纏入黑云母骨架小頭的中空銅螺栓，隨后順時針方向?qū)l(fā)熱絲繞入黑云母框架每瓣的半圓形槽體，繞時稍用勁繃緊發熱絲，直到26Ω處抽頭收到中空銅螺栓，這一段發熱絲做為電動機工作中開關電源。最終將發熱絲尾端導線纏入黑云母框架大部分的中空銅螺栓內。將開關電源聯接輸電線、電子整流器焊上，按圖1裝上發燙芯，用數字萬用表進行復測發熱絲電阻器一切正常，就可以交付使用。
2、能發燙，但無暖風送出。
剖析檢修：遇此故障應立刻關閉開關電源，停用電吹風，不然因?yàn)檠鯕獠簧唐妨魍āＴ斐蓹C(jī)溫高而燒毀各種各樣電子器件。
從故障狀況剖析，造成故障的緣故有：
（1）、降血壓發熱絲燒壞或?qū)Ь€接觸不良現象。將數字萬用表置于Rxl擋精確測量降血壓發熱絲，一切正常電阻器約26Ω，若電阻無窮，并不是導線松動便是發熱絲燒壞。若是前面一種造成故障，將導線纏緊中空銅螺栓后，壓牢鉚釘就可以。若是后者造成故障，按上例方式拆換發熱絲。

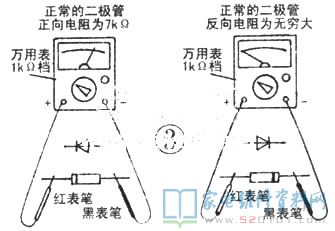

（2）、橋式整流器穿透燒毀。按圖1(c)拆掉發燙芯，無須焊下二極管。將數字萬用表置于Rx1k擋，各自精確測量VD2～VD5正方向電阻器和反方向電阻器，測量法如下圖3所顯示，精確測量全過程中發覺VD2-VD5均穿透引路，造成無14V直流電壓而引起上述故障。用4支1A/1000V(1N4007)硅整流二極管按圖4聯接，電子整流器正線接直流電機“ ”端，負端接直流電機“-”端。插電調試，電吹風一切正常吹暖風，故障清除。

（3）、直流電機的一只或二只電機碳刷損壞。電機碳刷損壞后便會與電動機整流器環接觸不良現象，造成上述故障。焊開電子整流器VD2-VD5與直流電機M聯接點焊，用數字萬用表Rxl擋精確測量直流電機兩邊，一切正常電阻器為4．5-5Ω，若電阻無窮，表明電機碳刷比較嚴重?fù)p壞。
（4）、直流電機旋轉，但扇葉不轉。最先查驗扇葉安裝是不是一切正常，若葉面形變被卡，重裝或整形美容葉面就可以。若葉面一切正常，多是扇葉孔軸公稱直徑增加、與電機轉軸跑偏造成上述故障。將扇葉放到接近燒開的開水泡浸一會兒，待其稍軟后拿手捏重點孔邊緣，使公稱直徑稍縮小，靜放制冷到常溫下后壓進電機轉軸，試?yán)热~觸感相互配合堅固。插電調試，扇葉修復旋轉，故障清除。
3、選擇開關置于I擋吹暖風，置于Ⅱ擋不吹熱風。
剖析檢修：選擇開關置于I擋吹暖風，表明電吹風電源電路一切正常。置于Ⅱ擋不吹暖風，多是選擇開關SA自身有故障。SA接觸點充放電拉弧再加上大電流量根據，非常容易引起接觸點燒蝕，導致接觸不良現象或不關斷，造成上述故障。拆掉電源開關，用大號螺絲刀插進電源開關機殼兩邊，撬出按鍵。留意，撬按鍵時要用無名指遮擋按鍵，
避免按鍵的二顆小鋼珠飛掉。觀查接觸點若輕微燒蝕的，用水砂紙打磨拋光接觸點，仍可持續應用，比較嚴重?zé)g且機殼烤糊形變的，需拆換6M/250V船形三擋電源開關。
4、選擇開關置于Ⅱ擋吹暖風，置于I擋不吹熱風。
剖析檢修：從故障狀況剖析，多是電源開關Ⅱ擋接觸點接觸不良現象或半波整流管VD1穿透引路而致。拆卸電源開關，用水砂紙打磨拋光I擋接觸點，故障即清除。VD1焊在選擇開關Ⅱ、I擋引片上，用萬用表測量穿透的，用1N4007硅整流二極管拆換，故障即清除。

五、常見問題

恰當應用電吹風，可以降低故障，并能延長使用期限。
1．不必牽扯電源插頭以拔離電源線插頭，不然會使電源插頭斷裂。
2．不必在浴室內應用電吹風，以防濕氣體進到機身而引起故障或造成走電。
3．切忌用紙條或布遮擋進氣口或通風口，不然電吹風溫度在數秒左右急升，高溫?zé)龤щ娮悠骷?br /> 4．應用全過程中無暖風吹出來時，應立即待機，清除故障后才可持續應用。
