萬家樂WQP

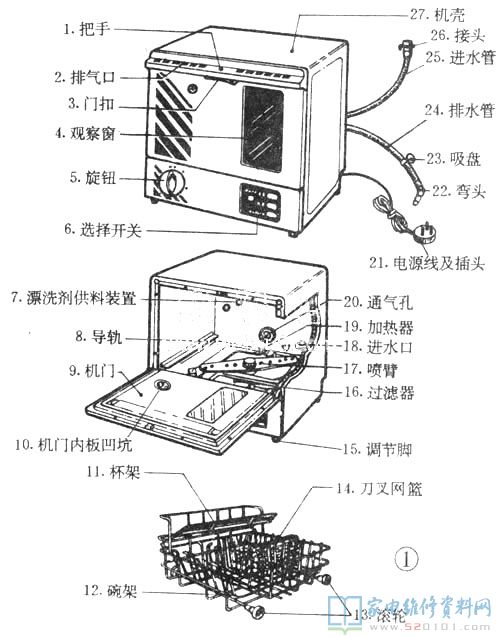

萬家樂WQP-900家庭用自動式洗碗機是一種射流式洗碗機。其基本原理是運用離心水泵對清洗液充壓，根據轉動噴臂射出去超強力流水對餐具清洗，運用加溫清洗液所釋放的發熱量對餐具干躁，下面的圖1是外觀設計及框架圖。

一、結構特點

洗碗機關鍵由機殼、機門、操縱組織、碗架、電加熱器及自動門電源開關構成。內殼選用不銹鋼板金屬薄板做成。機殼選用熱軋冷軋鋼板，表層噴漆雪白防腐漆，外型奢華美觀大方。機門建在外殼正臉，上邊配有隱藏式門扣，合上機門，自動門電源開關金屬彈片受力合閉，開關電源接入，開啟機門后，開關電源全自動斷開。
機門內方為操縱組織，控制器右邊配有三擋溫度切換開關。清洗時可依據餐具總數和污跡水平挑選。在其中65℃擋為開水“強洗”，可用總數多而又較臟的餐具。55℃擋為“一般
洗”，是平常應用最經常的一擋。常溫下擋為“簡單洗”，適用小量餐具的清洗。
控制器左邊為可編程控制器，順時針方向旋至“開”擋，顯示燈亮，表明洗碗機開始工作，清洗程序流程是按事先設置好的流程開展。程控器是洗碗機的關鍵部件，是電機凸輪軸式構造，以小型同歩電機為驅動力，經多級別降速傳動齒輪，推動多個不一樣作用凸輪軸，使程控器內部電源開關接觸點張開與斷掉，使洗碗機依照清洗一漂清I一漂清Ⅱ一漂清Ⅲ一洗除流程全自動進行。

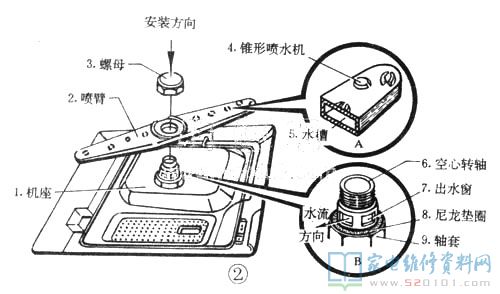

清洗器由轉盤式噴臂、電磁水閥、高壓清洗泵電機、多少液位控制器、排污泵電機等組成。在其中轉盤式噴臂是清洗設備最重要的一個構件，安裝在軸座上邊，構造如下圖2。噴臂是用高韌性ABS塑料注成扁條形，噴臂內貯不銹鋼水槽見圖2中A變大平面圖，槽表面按不一樣遍布配有9個錐型噴水孔，一端為4個，另一端為5個。高壓清洗泵將飲用水抽入噴臂的不銹鋼水槽內，經噴水孔噴出來，噴臂因為遭受水的反扭矩的功效，造成一個使噴臂連著聯軸器一起繞室軸頸而旋轉的力，見圖2中B圖所顯示。噴臂以三維方位，噴出來可達3．5米多的聚集管口，對餐具開展噴出清洗；升溫的水加快了餐具上植物油脂的掉下來，廢水經過濾裝置后由排污泵排出來主機。
電加熱器安裝在軸座表面，用不銹鋼鋼管狀電熱材料卷成"凸"，字型，因為立即與水觸碰加溫，故熱效很高。餐具在清洗完畢時，運用電加熱器加溫清洗(催干)液時釋放出的發熱量
對餐具消毒殺菌干躁。

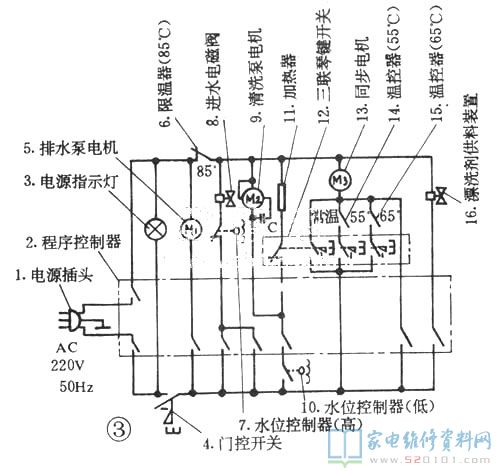

圖3是電氣原理圖，洗碗機電源電路中配有三個溫度控制器，工作中時若超出額定值溫度，溫度控制器接觸點斷掉，斷開開關電源，進而確保洗碗機可以信賴。

二、常見問題與檢修

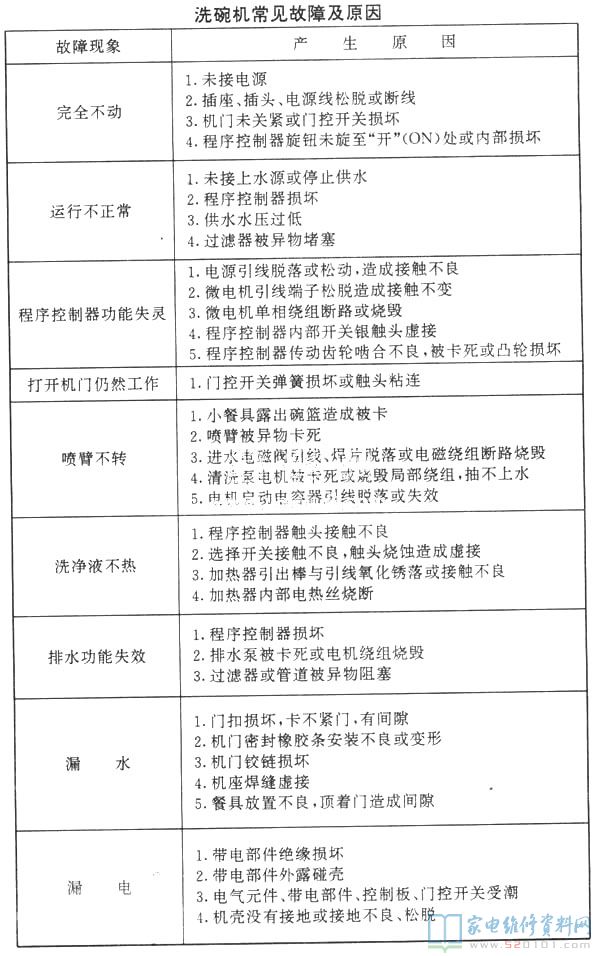

應用全過程中容易發生的常見故障及原因見下表，下邊詳細介紹實際的檢修案例。

1、運行程控器后整體不工作中
查電源插頭、自動門電源開關一切正常，將程控器沿順時針方向轉到"ON”，擋，標示燈不閃。將耳朵里面靠近程控器，聽不見電機運行聲。這也是程控器的同歩電機出了常見故障。程控器型號規格為CWDQX-101型，由一只220V／5W、轉速比500RPM、轉為CCW的小型稀土永磁同歩電機給予驅動力，經多個降速傳動齒輪推動記憶力凸輪軸，使擺桿接入和斷掉開關電源，完成各種各樣清洗性能的變換。同歩電機燒毀后，程控器喪失驅動力，造成整體不工作中。
維修時先拔出來電機的2個插線接線端子，再擰出兩只M3螺絲，卸掉電機。數字萬用表R×lk或R×lOk擋精確測量電機電阻測量，一切正常電阻值應在10～10．5k中間。若電阻值無窮，是電機定子繞阻引路；燒蝕不情況嚴重，可自主修補。若電阻值低于標準值(比如7．2k)，表明電機定子繞阻局部短路，碰到這類常見故障時一般應更換新的同歩電機。在銷售市場購不上原規格型號的電機時，可自主線圈電感。先去除框架槽體的廢絲包線，用QA-1型聚氨酯絲包線φ0．05ram繞11500匝，纏線時繞速要勻稱，線排要齊整。繞完后用數字萬用表進行復測電阻測量；裝好電機；滿載運作；若升溫一切正常，就可以資金投入一切正常應用。
2、同歩電機忽然轉停，拍一拍外殼又旋轉
這類常見故障主要是因為電機自身的品質不佳。若查驗電機的各布線優良，應拆換一只型號規格為49DT26或50DT206H的同歩電機。
3、某一清洗作用不工作中
若查驗同歩電機、降速齒輪組齒合均一切正常，記憶力凸輪軸棘輪機構扭簧無移位，則出現多發生在程控器組合開關上。該按鈕的接觸點穿過的電流量大，運行經常，因此容易產生接觸不良現象。組合開關內共配有六組電源開關，每一組開關的結構基本相同，可以用萬用表測量，找到毀壞的一組，隨后拆卸程控器前、后軸承端蓋，取下金屬彈片整修。先用水砂紙拋光，再用乙醇清理污漬，電腦裝機使用。
4、水從機身外溢
這表明液位控制器不工作中，造成電磁水閥接連不斷滲水。最先查驗制動氣室污水口是不是有廢棄物，導致水不進到制動氣室。如果有阻塞，應先將機內的水排出來，拔出來液位控制器接El處的支氣管，用嘴沖著支氣管吹氣檢查，將廢棄物或水霧吹出。
隨后查驗液位控制器，其構造與自動洗衣機同樣。當用嘴沖著進風口吹氣檢查時，能聽見“嘀噠”聲，即工作中一切正常，相反是電源開關的動、靜接觸點燒蝕。
5、水位線回程誤差
洗碗機的蓄水規范在83～95mm中間。若水位線低可順時針方向調整水位線調節螺絲，水位線高而反方向調節，調整時以微調為宜，直到符合規定水位線。
6、高壓清洗泵的電機運行難或運行乏力
此常見故障通常是電機的啟動電容毀壞，此電容器的容積為3uF／450V，可以用三用表檢驗分辨。
7、灑水臂不噴水
這表明高壓清洗泵有常見故障，通常是高壓清洗泵的離心葉輪與電機傳動軸跑偏。其根本原因是洗碗機工作中時，離心葉輪處于超出75℃的溫度中，應用日久導致離心葉輪中間嵌鑲的擠壓絲錐螺帽與塑膠壁中間造成間
隙，電機雖能推動螺帽旋轉，但離心葉輪轉得慢，因此不灑水。
8、清洗水不熱，不可以干躁餐具
這也是電加熱器不發熱，緣故有：組合開關中的開關電源一組接觸點或電加熱器接觸點接觸不良現象；電加熱器兩邊的接、插接線端子受高溫空氣氧化而接觸不良現象；電加熱器損壞。加熱管(900W)常態化電阻器在48～56．5Ω中間。因為電加熱器樣子獨特，一般市面上商品不適合，一般均應拆換原廠裝配的商品。
