一臺初期上海市產“香水百合PCL

一臺初期上海市產“香水百合PCL-1”電磁灶，具備多擋全自動溫度控制，尺寸火調整，各種各樣維護及訊響等作用。但功率模塊屢換屢損，這也是早些年電磁灶的嚴重缺點。其根本原因是至關重要的控制模塊選用多個彩色電視行管的管芯并接組成，如HG30A等；有的電磁灶則立即用預行管(如2SD870)并接應用，雖經挑選但主要參數也難完全一致，在其中一只毀壞全塊即廢，穩定性偏差。而如今電磁灶則多選用單只髙壓大電流量場效應管導出，穩定性大幅度提高，因而用輸出功率場效應管代換功率模塊，不僅行得通，并且方式簡易，實際效果也十分理想化。代換用的場效應管型號規格是GT40T101，基本參數：1500V、40A、300W。

代換方式：

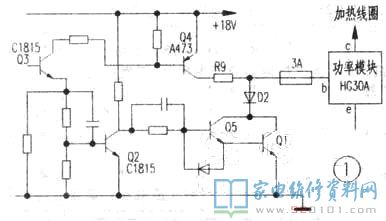

(1)、拆下來毀壞的HG30A控制模塊后，還應查驗推動管Q4(A473)，Q3及Q1、Q5是不是一同毀壞(見圖下1)。如已壞應拆換Q4、Q3；而Q1、Q5、D2拆下來棄之不用。Q4 可以用彩色電視開關電源電路中A或B系列產品中整流管代換，可不用散熱片，由于促進后邊的場效應管屬工作電壓推動型元器件，電流量不大。

(2)、在原二極管D2正級固定不動孔和Q1集電結孔中間(具體是接地裝置)用一只1k/0.5W電阻器(見圖2)接地裝置。

(3)、在原機控制模塊排熱用的鋁散熱片正中間鉆一φ3mm孔，用于固定不動功率大的場效應管，并涂以導熱硅膠。將場效應管腳焊住充足粗的導線(具體工作中電流量5A以上)，G極、S極相匹配焊到原功率模塊的b極、e極，而D極線焊到散熱片上的直流高壓電源導線(至加溫電磁線圈)處，為了加強接觸面積導電性的穩定性，因D極和散熱片間涂有散熱膏。
經上述改造后不必調節，但須用交流電流表測電源插頭在電磁灶較大負載時，電流量應花5．5A上下——即相匹配1200W功率。
