電飯鍋操縱加熱時間和加熱輸出功率

一、電路基本原理

整體電路由電源板和MCU板組成，二塊電路板根據電纜線連按，各自固定不動在飯煲底端和側邊上。操縱電路由開關電源電路、溫度測量電路、加熱實行電路、MCU（微控制器）構成。

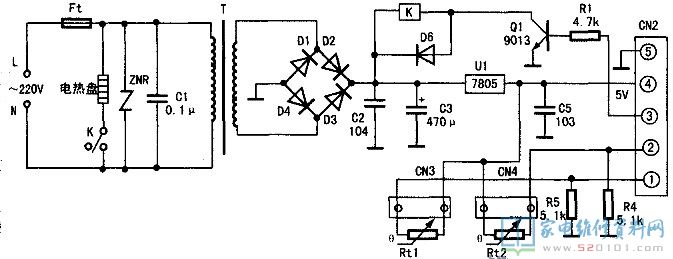

1、開關電源電路

見上圖，電壓經T1降血壓，D1～D4整流器，再經過U1（7805）穩壓管，輸出 5V工作中開關電源。在其中Ft是熱斷路器、ZNR是氧化鋅壓敏電阻，起保障功效。

2、溫度測量電路：

見上圖，其功能是精確測量鍋內溫度轉變，并轉化成工作電壓的轉變，送往MCU。Rt1和Rt2是負溫度指數溫度傳感器，用作溫度感應器。Rtl固定不動在鍋底端，Rt2固定不動蓋子上。Rt的一端連接 5V工作電壓，當鍋內溫度上升時，Rt電阻值將縮小，送進MCU的④腳P60和⑤腳P61的電流就提高。相反，Rt值增加，工作電壓減少。

3、加熱實行電路

見上圖，其功能是接納MCU命令，接入或斷開電加熱盤開關電源，操縱加熱時間。當必須加熱時，MCU（26）腳輸出高電平，Q1關斷，汽車繼電器K吸合，接入電加熱盤開關電源，電加熱盤加熱。相反，MCU輸出低電平，Q1截至，K釋放出來，電加熱盤終止加熱。

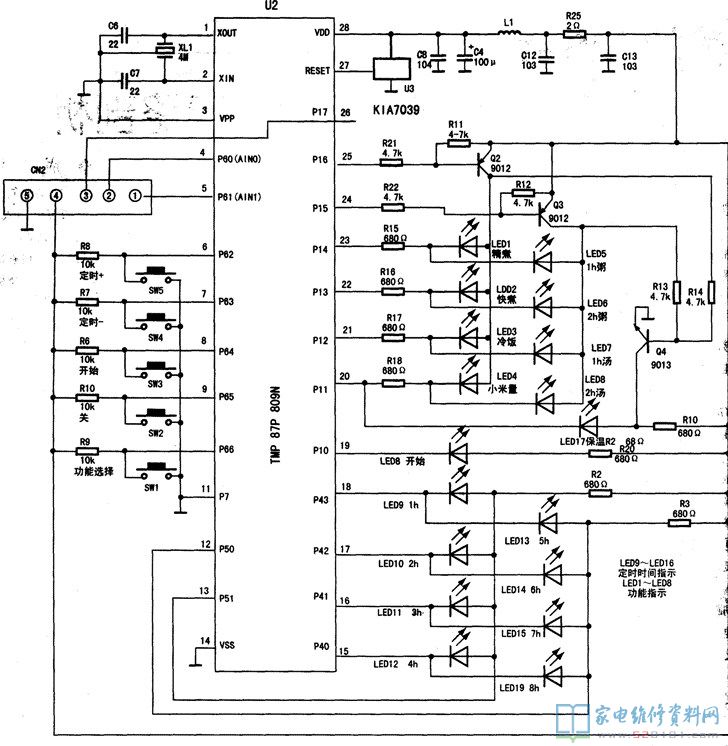

4、MCU電路

見上圖，其功能是數據采集和解決、輸出操縱數據信號、表明運行狀態。U2（TMP87P809N）是MCU 8位單片機設計，含有256Byte（字節數）ROM，8K Byte ROM，4路8位A/D轉化器，22個I/0插口，2個16位多用途計時器。U3（KIA7309）是工作電壓檢驗及低電平校準集成ic，外觀設計像一只塑封膜三極管。u3接進u2的⑤腳校準端，接入電原時，U3輸出端輸出約0.4V低電平，使U2校準。U2①②腳外接4M瓷器諧振器，與u2內電路一同組成鐘表震蕩器。
接入電原時U2校準，（23）腳輸出低電平，LED1亮（精煮標示），（19）腳更替輸出高低電平，LED8閃耀（逐漸標示），進到待機狀態。這時MCU可接納作用選擇鍵（SW1）或按時選擇鍵（SW4或SW5）的鍵入數據信號，并輸出相匹配的表明數據信號。當按壓逐漸鍵（SW3）時，MCU持續檢驗鍋內溫度，操縱加熱時間，直到完畢。
