用數字萬用表檢測電飯煲控制電路的操作步驟

一、用數字萬用表檢測電飯煲控制電路的操作步驟

當電飯煲控制電路和電源電路發生故障時，經常會造成整體沒法工作中或作用失效等情形的產生。碰到此類狀況時，最先應查詢線路板電子器件是不是有顯著的破壞狀況，若沒有則要查驗線路板中間的銜接情況是不是優良，并應用數字萬用表或數字示波器等儀器設備檢測控制電路和電源電路的開關電源配電工作電壓是不是一切正常，或微控制器操縱數據信號是不是一切正常等。

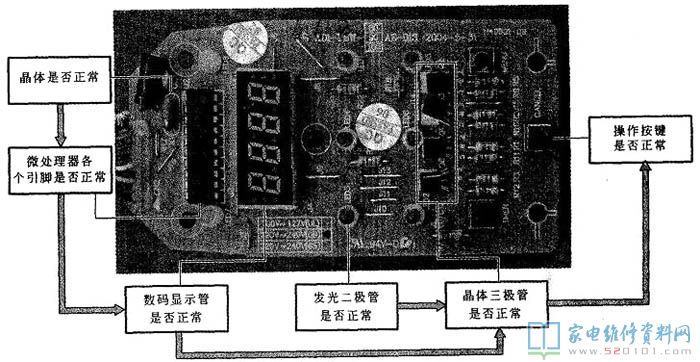

通常，由干實際操作表明線路板的構造和基本原理相對性較簡易，在維修全過程中可按下面的圖所顯示步驟開展維修。檢修控制電路時，關鍵檢測電源電路中的易毀壞電子器件。在檢測控制電路時，最先檢測控制電路的結晶是不是一切正常，若沒有問題，檢測微控制器的數據信號波型是不是一切正常，以分辨故障點；若沒有問題，檢測相對應的電源電路一部分，如實際操作電源電路、顯示燈電源電路、表明電源電路等，搜索故障點。

二、用數字萬用表檢測電飯煲電源電路的操作步驟

電飯煲控制電路和電源電路發生故障時，經常會造成整體沒法工作中或作用失效等情形的產生。碰到此類狀況時，最先應查詢線路板電子器件是不是有顯著的破壞狀況，若沒有則要查驗線路板中間的銜接情況是不是優良，并應用數字萬用表或數字示波器等儀器設備檢測控制電路和電源電路的開關電源配電工作電壓是不是一切正常，或微控制器操縱數據信號是不是一切正常等。

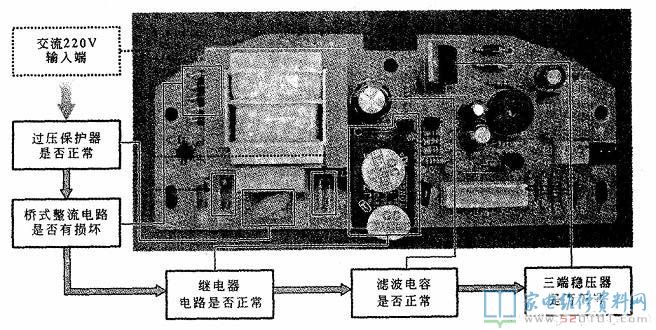

典型性電飯煲電源電路的基本上檢測操作步驟見下面的圖所顯示。

當電飯煲的配電紊亂時，關鍵檢測其電源電路是不是一切正常。檢測時，最先檢測過壓保護器是不是一切正常；若沒有問題，檢測橋式整流電路是不是被穿透，汽車?yán)^電器電源電路是不是發生問題造成電飯煲工作中紊亂。若以上均一切正常，則必須檢測三端穩壓器是不是已毀壞，造成電飯煲發生沒法保溫等故障。除此之外，還應查驗環形變壓器是不是一切正常。

三、用數字萬用表檢測電飯煲加溫部件的操作步驟

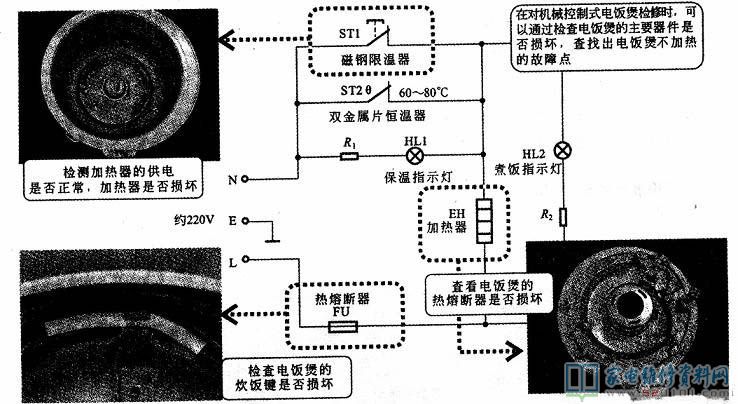

典型性電飯煲加溫部件的基本上檢測操作步驟見下面的圖所顯示。造成電飯煲不加溫的故障有很多種多樣，如電加熱器毀壞、“炊飯”鍵失效、磁瓦限溫器毀壞等，可逐一對它進行檢測，找到其故障點。

四、用數字萬用表檢測電飯煲保溫部件的操作步驟

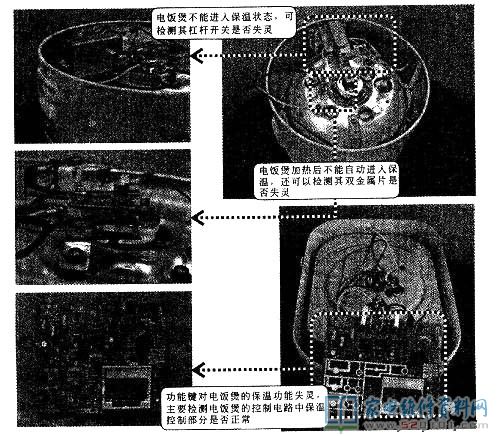

典型性電飯煲保溫部件的基本上檢測操作步驟見下面的圖所顯示。

電飯煲不保溫的故障關鍵可以分成關閉電源后不保溫與插電全過程中不保溫二種：在關閉電源狀況下，不保溫主要是因?yàn)殡婏堨业谋仨斏w密閉性欠佳；電飯煲加溫后，不可以全自動進到保溫情況，主要是因?yàn)殡娮鑾А?
