格力熱水器商品概述

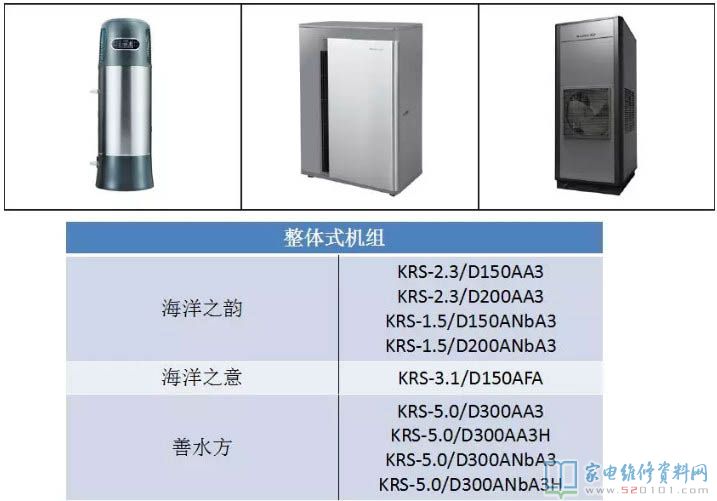

1、集成式

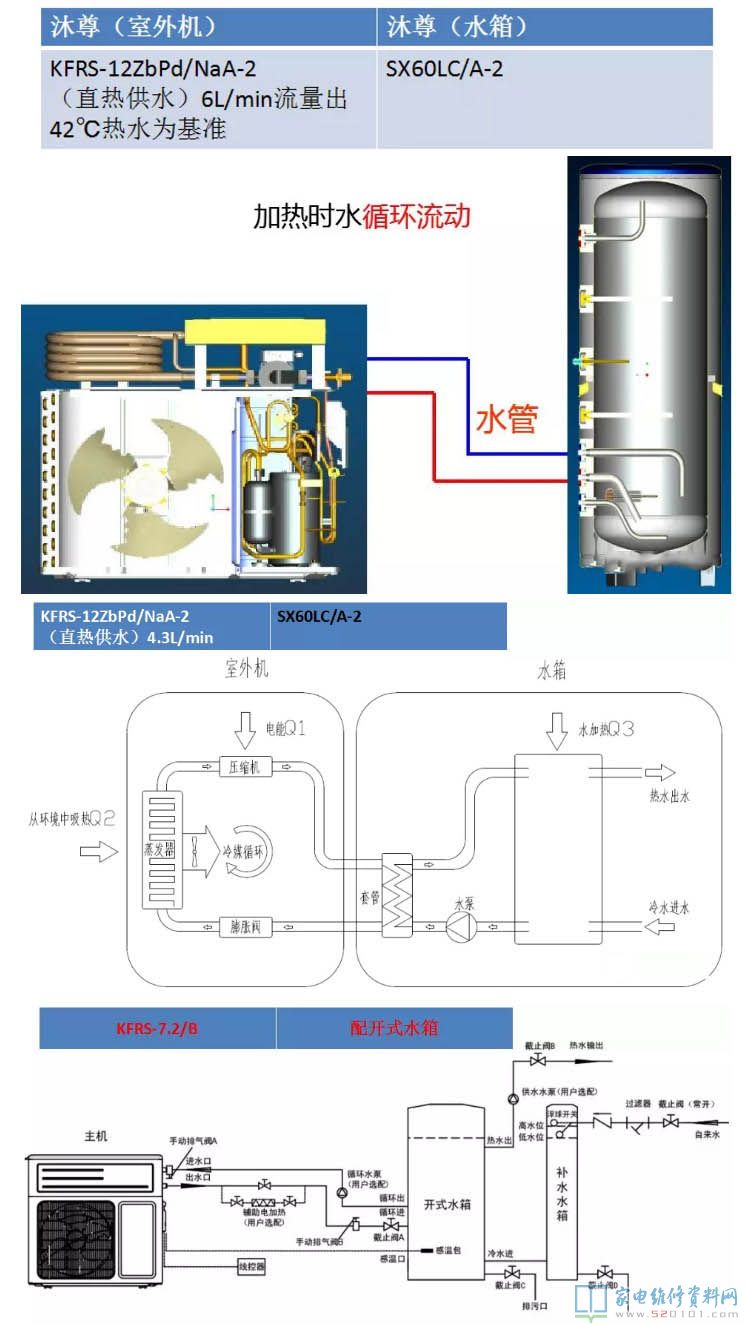

2、分體式推進式

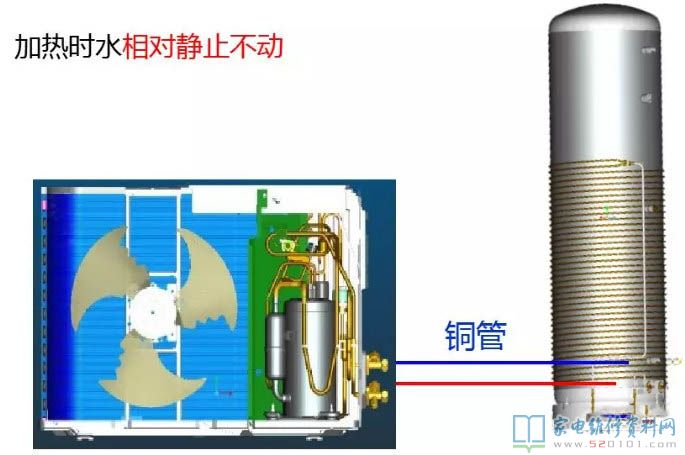

3、分體式盤列管式

二、發電機組安裝前提前準備

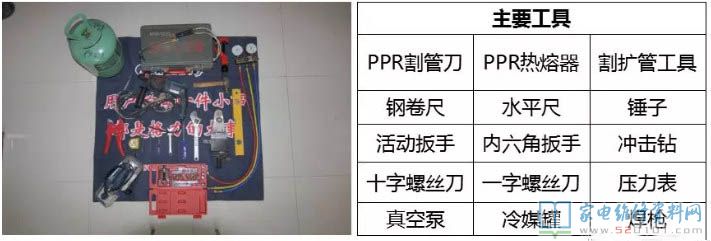

1、安裝專用工具提前準備

留意：依據具體情況備齊專用工具

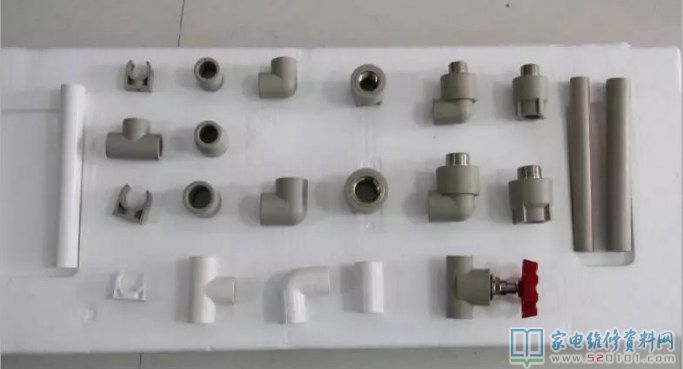

2、輔助材料提前準備

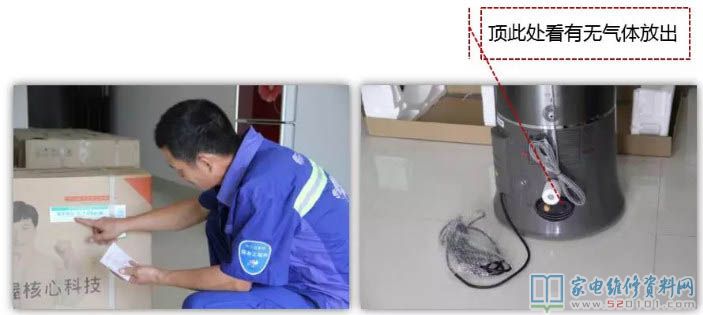

3、查驗發電機組
查驗服務器及水箱（客戶需在現場）

留意：
① 安裝前先核查配送型號與稅票型號規格是不是一致，如不一致應由客戶通告市場銷售企業拆換。
② 查驗水箱外型是不是有損壞，查驗水箱風機盤管是不是有試壓汽體。
4、查驗開關電源
查驗項：
1）、熱水器電源電壓為單相電220V/50Hz，起伏范 圍是-15%~ 10%
2）、配電路線務必選用獨立路線，不可應用排插。

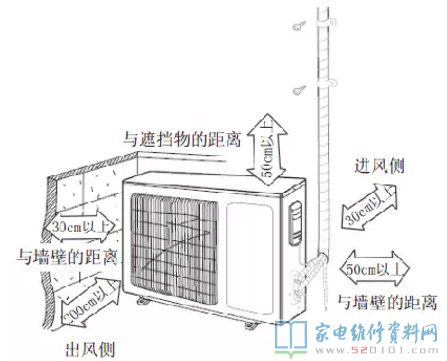

6、室外機安裝部位
安裝在具備比較大室內空間，自然通風較好的地區（繞開迎雨方位）；
安裝部位周邊設定排污溝或出水口，能便捷地開展排水管道；
針對推進式發電機組還需要考慮到水箱相對性安裝部位，水平距離5m之內，相對高度差3m之內。

7、水箱安裝部位
水箱盡可能放到生活陽臺或房間內；除愛沐系列產品可壁掛式外別的肯定不允許壁掛式；水箱進排水口離墻最少間距30cm；水箱應挨近客戶進排水口及有防臭地漏的地區；服務器和水箱相對位置應和客戶商議后明確，以達到發電機組一切正常應用為第一標準。

三、盤列管式安裝調節

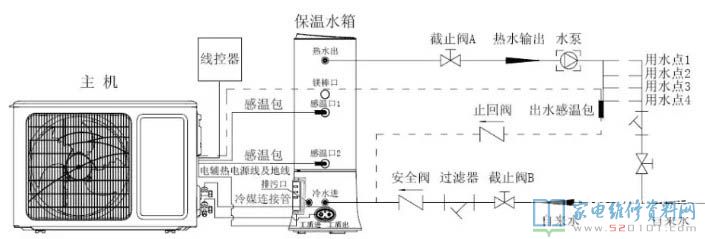

1、安裝圖

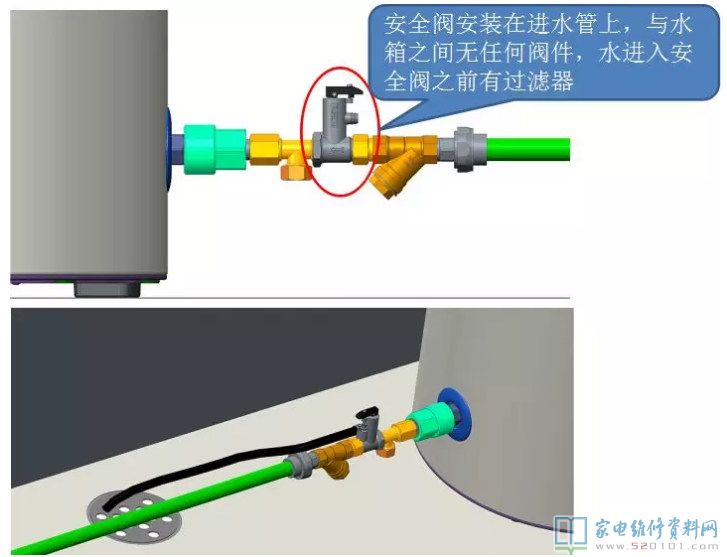

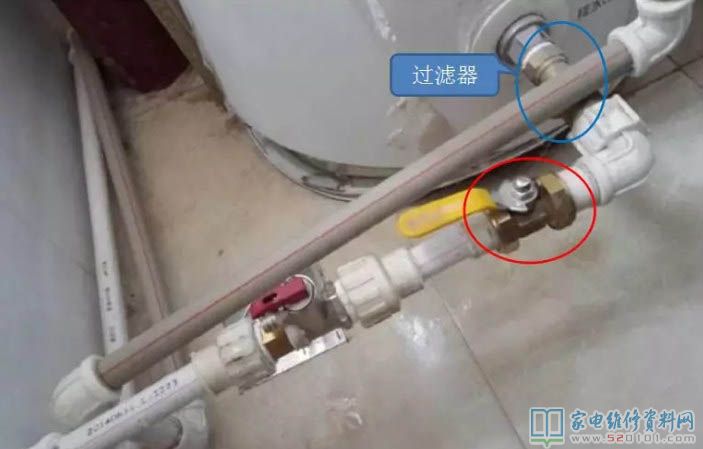

2、進水口恰當的安裝方法一
此類安裝方式適用補水保濕工作壓力為0.15～0.6MPa的狀況

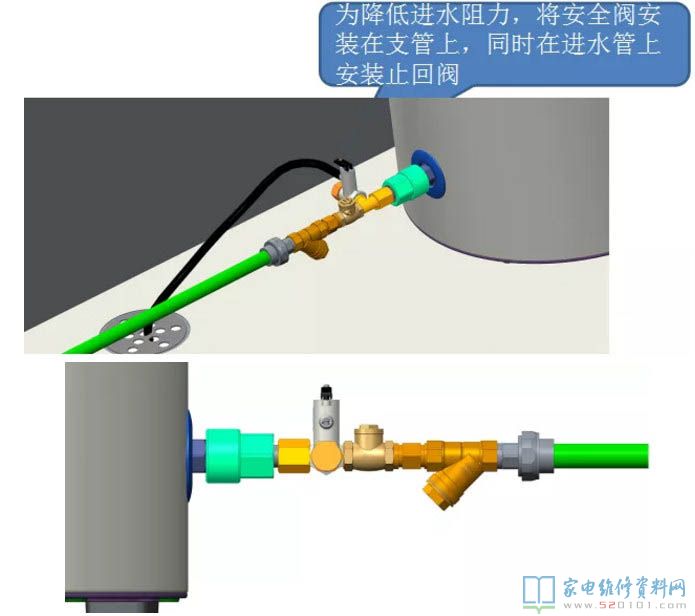

3、進水口恰當的安裝方法二
此類安裝方式適用補水保濕工作壓力小于0.15MPa的狀況，比如：選用儲水箱給空氣能水箱開展補水保濕的狀況。

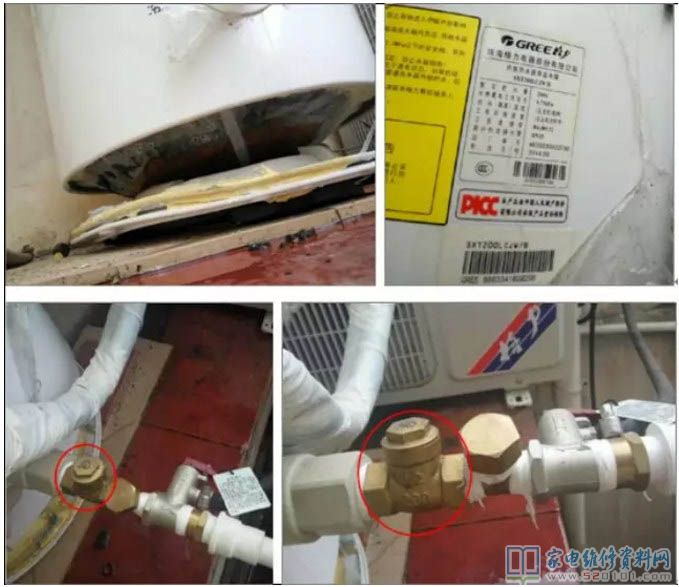

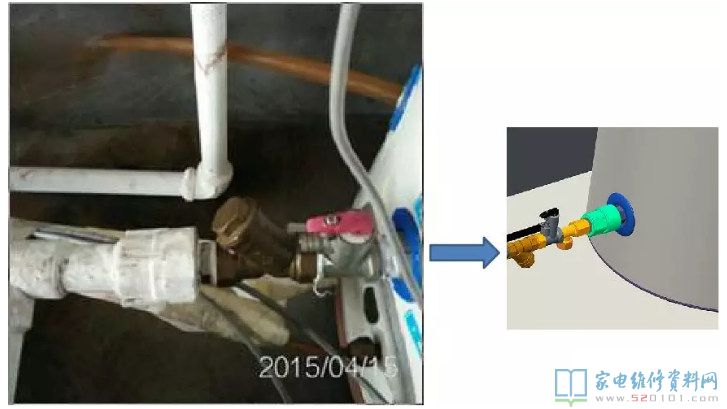

5、實例

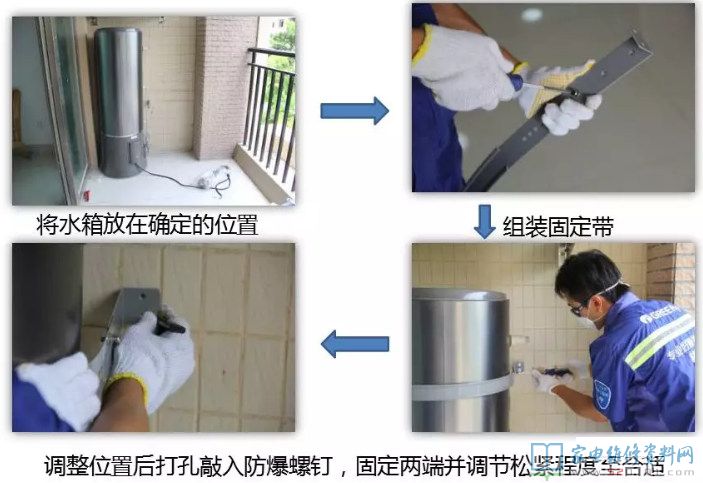

6、安裝水箱

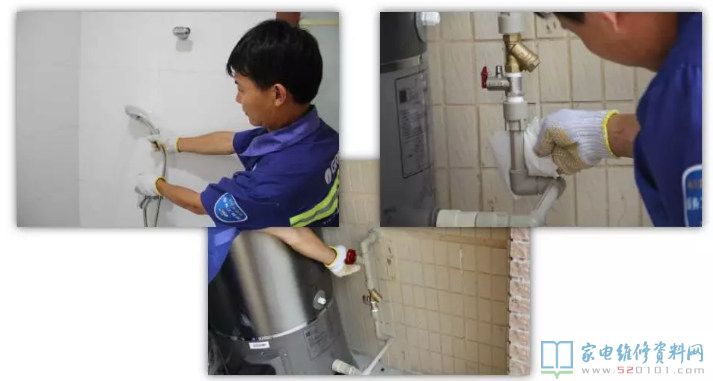

7、檢測水道
1）、開啟客戶自來水尾端，開水出水量截止閥門；
2）、開啟客戶泄水閘、涼水水閥門，等尾端出水量后關掉尾端；
3）、用衛生紙檢驗進排水管路每個連接頭及閘閥處看是不是有滲漏狀況

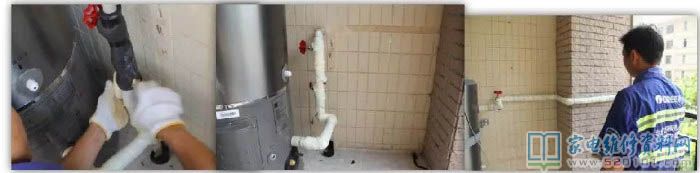

8、捆扎保溫材料
出入水道捆扎保溫材料，規定保溫材料薄厚20mm以上

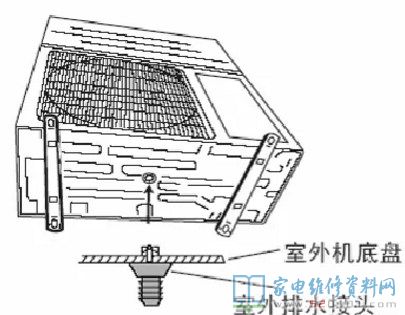

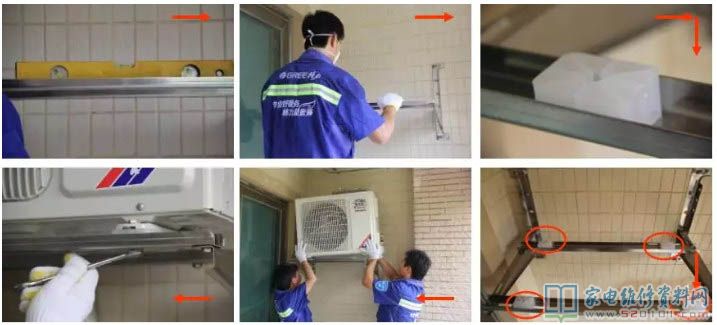

9、安裝室外機

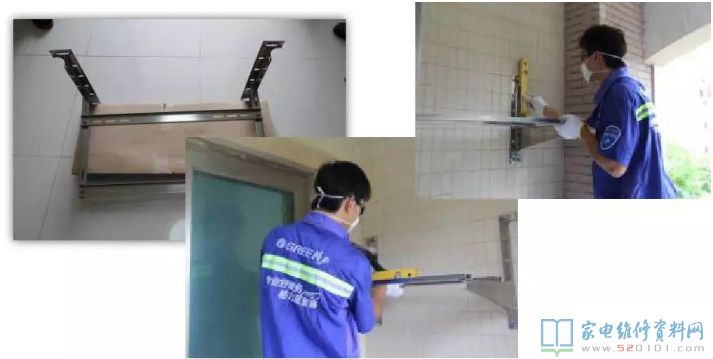

1）.拼裝及支撐架

留意：各零件用螺絲擰緊及時。在固定不動全過程中一定要用均衡尺選準水準及平整度！
2）.固定不動空調外機

留意：固定不動螺絲穿裝時要從上而下，用扳子從下邊擰緊螺絲帽！

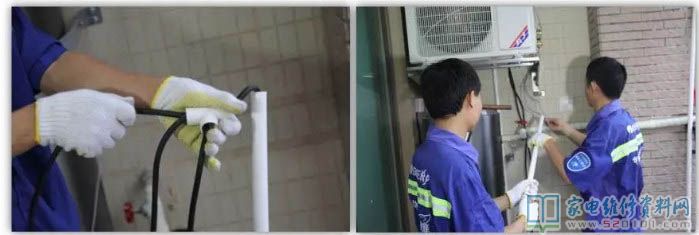

10、聯接空調銅管

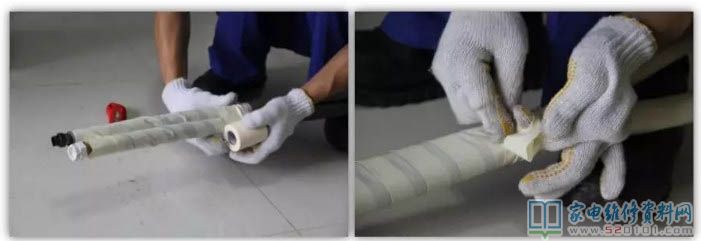

1）.盤繞捆扎帶

留意：捆扎帶疊幅為2/3，規定盤繞后高密度而頗具延展性！

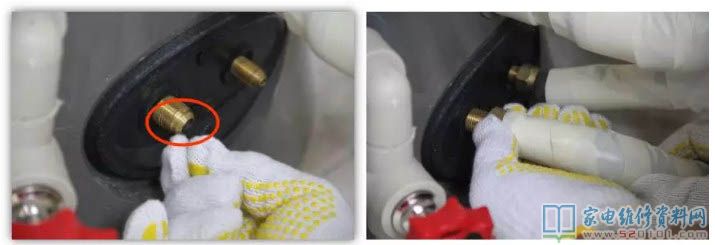

2）.水箱側空調銅管聯接

留意：擰掉維護螺絲帽后，一定要留意將支氣管中的橡膠塞取下。

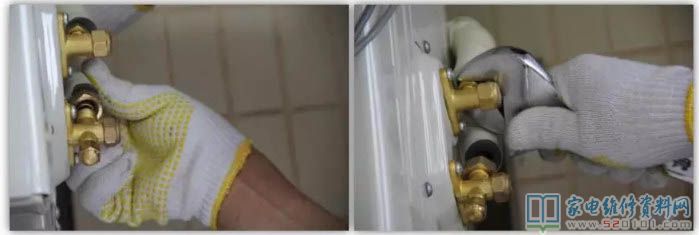

3）.服務器側銅管聯接
將銅管梳理后從服務器后外伸挨近截止閥門部位；
確保銅管喇叭口期與錐型面的軸線在一條線上
最先拿手扭緊，后用扭矩或一般扳子打緊（提議應用扭矩扳手） ；

留意：彎頭全過程中不必視角過大以防折扁銅管，連接全過程要快，與此同時防止塵土臟物進到銅管。

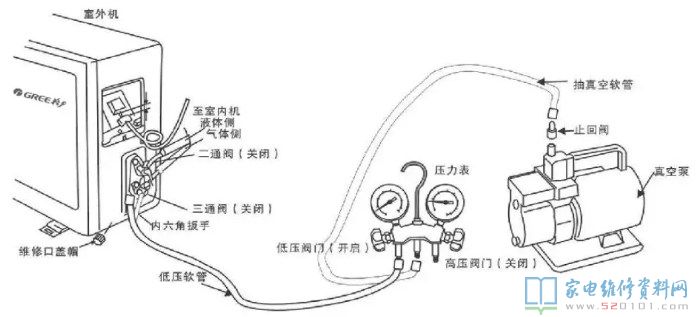

11、真空包裝

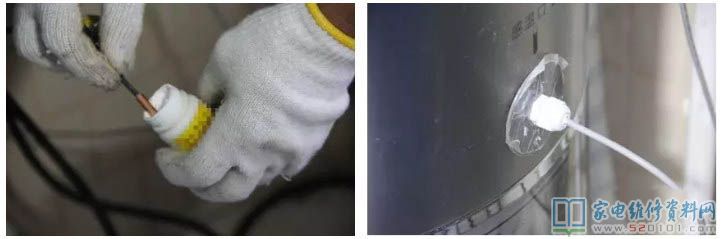

12、感溫包安裝
1）. 針對雙感溫包，上感溫包為連接器，將來源于服務器的感溫包連接頭和來源于儲水箱的感溫包連接頭對插；
2）. 感溫包與服務器接燈線后，感溫包線要用過線夾壓好，對連接頭隨意放進家用電器蓋子內，防止承受力造成接觸不良現象；

3）.下感溫包需插進到儲水箱感溫盲管中，需最先將感溫頭涂滿導熱硅膠，而后插進到盲管中，卡緊螺絲帽。及時規范：感溫呼和浩特觸碰到盲管底端插不進，且感溫包的熱收縮塑膠外衣一部分（灰黑色的，比感溫包線細，牢牢地包著感溫包線）早已徹底卡在扣鎖里邊沒有露在外面，則是插及時了。
4）.感溫包線布線不適合拉得過緊，也不必懸在空中過長，盡可能與聯接管走管一起走線和用捆扎帶固定不動。

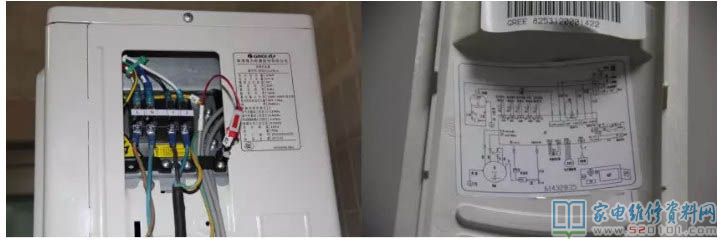

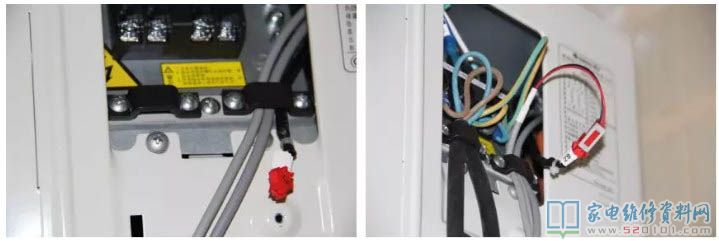

13、電源插頭安裝
對比提手后邊的原理圖布線，規定務必應用過線夾固定不動。

留意：① 用螺絲起子扭緊，確保各接線端子排布線牢固；② 接地線一定不必漏接。

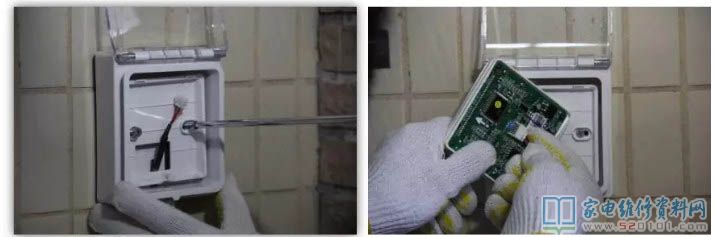

14、線控器安裝
1）.線控器最好是放到擋風遮雨部位，務必應用發電機組內置防水防雨盒；
2）.安裝流程中防止過多牽扯通信線；

留意：接燈線接線端子時第一要防止濕手實際操作，第二要接燈線及時。
15、路線裝飾
為了確保路線布線美觀大方，須選用電源插頭及控制板線各自走PVC線槽的方式。

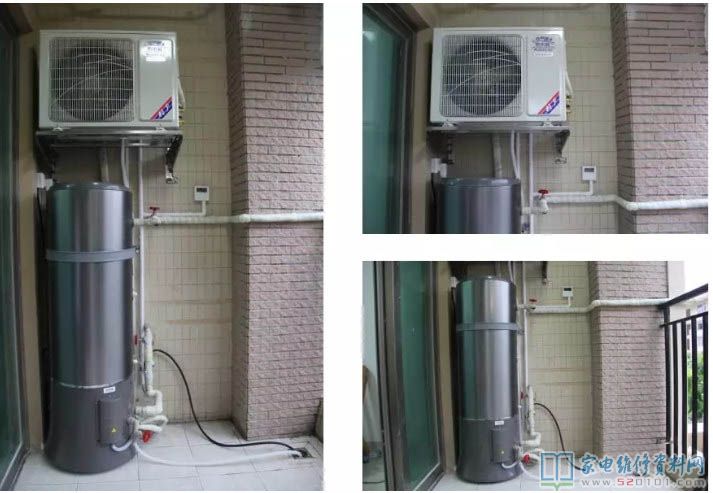

16、安裝進行圖
