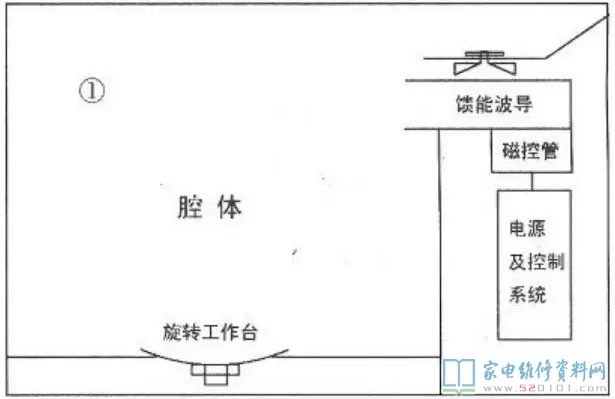

微波爐微波系統軟件結構示意圖

伴隨著我們生活水平的日益提升，微波爐做為一款廚房家電商品，早已走入家家戶戶。微波爐按作用分成微波加溫型和微波烤串型；按操縱種類分成機械設備型和全智能型。微波爐微波系統軟件結構示意圖如下圖所示。

其原理如下所示：控制回路依據客戶設定的火力點，將AC220V工作電壓加到高壓變壓器的初中級，次之級導出3V～4V和1800V～2230V2組交流電流。3V～4V交流電壓立即給磁控管鎢絲配電；1800V～2230V交流電流經高壓電容、高壓二極管倍壓整流過濾后，變成3600V～4500V的負直流電壓，加到磁控管負極。當磁控管具有鎢絲工作電壓，且陽極氧化（接地裝置）與負極中間的工作電壓差超過3500V時，就造成2450MHz超高頻無線電波，即微波，迅速振動食品類內的蛋白、脂質、糖原及水等物質的分子，使之互相撞擊、壓擠、磨擦，再次排列與組合。簡單點來說，微波爐是靠食品類內部的摩擦生熱來開展烹飪的。
磁控管發送微波的抗壓強度（即輸出功率）與陽陰極工作電壓差及發送時間正相關。事實上，加工廠是根據高壓變壓器的髙壓導出值設計制作微波的額定值功率的?？蛻粼O(shè)定火力點，便是更改控制回路給高壓變壓器給予AC220V開關電源的時間，進而操縱了烹飪時微波爐的具體功率。在最大火力點擋時，控制回路自始至終給高壓變壓器初中級配電，磁控管持續發送微波，這時功率較大；而在非最大火力點時，控制回路則以30s為一個周期時間，間斷性給高壓變壓器初中級配電，使磁控管間斷性發送微波，微波爐均值功率將小于至大功率。
電路圖講解淺析

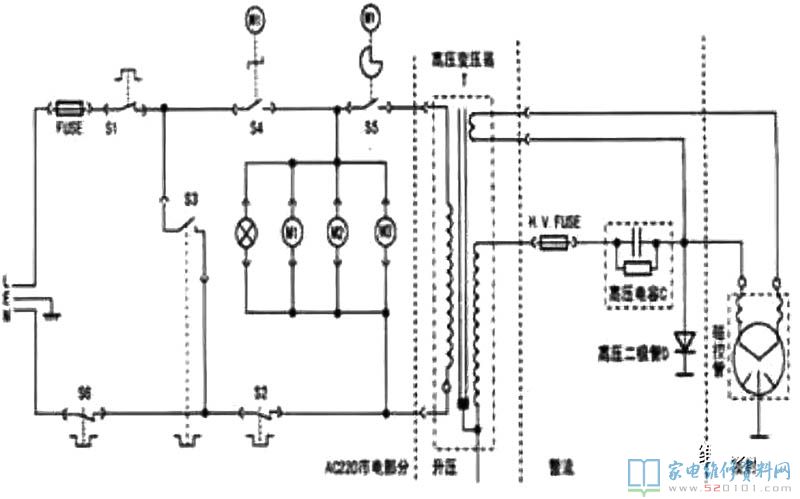

腳踏式微波爐的電機控制一部分關鍵由四部份構成，一是電壓提供一部分，由電源線插頭，電壓熔斷絲FUSE，電源開關和電纜線等構成；二是變壓一部分，關鍵由升壓變壓器T構成；三是整流器一部分，由髙壓熔斷絲H.V．FUSE，高壓二極管D，高壓電容器C等構成；四是微波造成一部分，關鍵由磁控管和光波導入的設備構成，如下圖所示所顯示。

在該電源電路中一共有下列三個電流量回路

一是電壓回路，220V交流電流經熔斷絲、電動機、升壓變壓器初中級后流到電源插座。

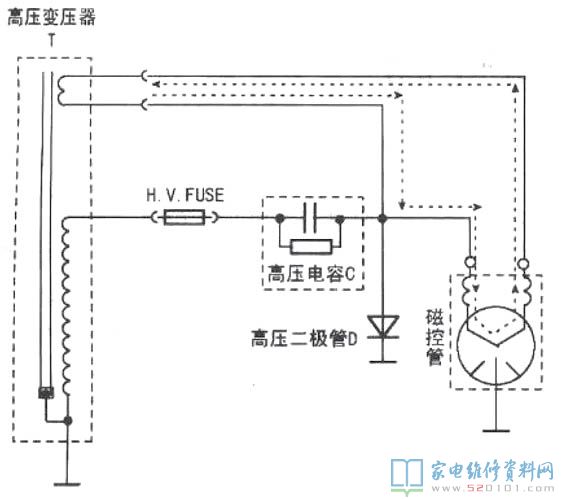

二是鎢絲回路，升壓變壓器的一個次級繞組導出約3V交流電流，提供磁控管鎢絲。僅有鎢絲加溫負極，陰極才可以發送電子器件。上邊2個回路流的是交流電流。

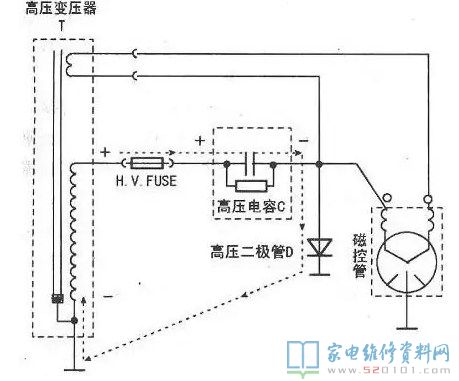

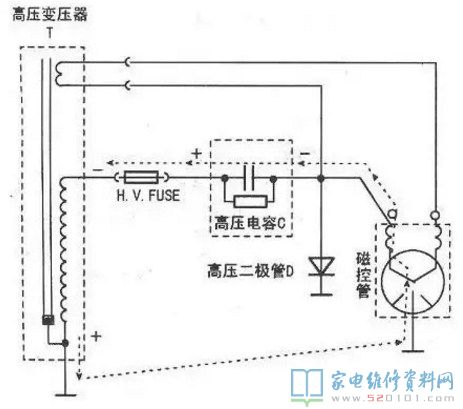

第三個回路是髙壓回路，流的是高頻率髙壓脈沖直流電源。

220V電壓回路：

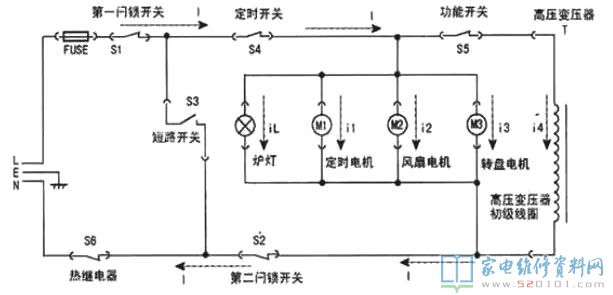

當合上爐膛后，計時器開啟。S3被門邊鉤拉開，呈引路情況，在線路里失靈，這時電壓電源電路中的電流量如下圖所示，干路電流標成I，各并接環路里電流量標成i。干路里電流量I回路如下所示：開關電源L→FUSE→第一閂鎖電源開關S1→定時器開關S4→五個并接環路(iL、il-i4)→第二閂鎖電源開關S2→熱繼器S6→返回電源插頭N，則電流量I=il, il i2 i3 i4。

【提醒】：
（1）以上五個環路里任一個短路故障，總電流量便會擴大，進而發生燒保險絲管常見故障。在其中，變電器短路故障尤其普遍。
（2）在這里電源電路中，干道路上的電子器件的聯接多選用連接器，只需有一處斷掉，總功率就為0，微波爐不工作中。
