一臺美的C21

一臺美的C21-KT2115電滋爐，插電時表明和實際操作都一切正常，先后按開/重要和功能按鍵（如火鍋店鍵），風機運行一切正常，也可以加溫，不上3秒左右就發生故障編碼E2，但不警報，僅僅終止加溫。

依據故障狀況剖析，表明協助電路工作中基本上一切正常，而且電腦主板基本上沒什么問題。核查美的電滋爐故障編碼含意獲知，編碼 E2是表明機內傳感器有故障；或排熱不好時機內溫度過高。但本故障是在啟動時間非常短，不上3秒左右就表明E2，而且風機運行一切正常，壓根算不上機內溫度過高，因此猜疑的聚焦點只有是傳感器有故障了。

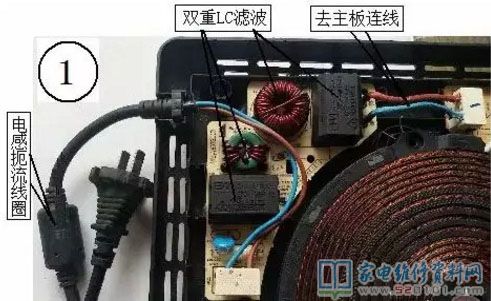

拆卸外殼發覺，該設備設計方案不同尋常：最先在電源插頭鍵入端配有控影響扼流線圈；次之在機身設定一塊專用型線路板，板上分配雙向的LC低通濾波器（見圖1）。這類設計方案益處是：一方面能更整潔濾掉電力網有危害雜訊進到機內，使設備更安全工作；另層面又抑止了機身工作中時發生的高頻率諧波失真泄露到電力網，危害其它配電機器設備。

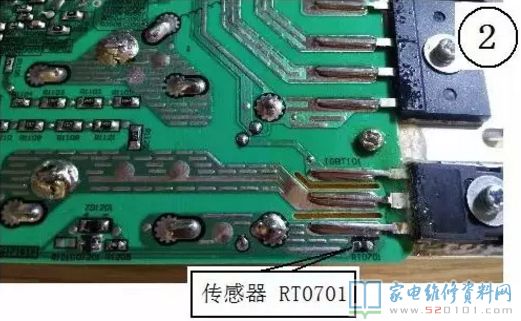

拔下加溫線盤核心的負溫度溫度傳感器(主傳感器)電源插頭，用數字表200k擋檢驗該傳感器，阻值為79k上下（室內溫度為30℃上下），使用電鉻鐵挨近對溫度傳感器加溫，阻值能一切正常縮小，表明沒壞；再搜索IGBT管溫度太熱維護傳感器，發覺該設備是選用一只比白芝麻還小的貼片式元器件RT0701，安裝在焊錫絲面挨在IGBT管的發射極（見圖2）。為了更好地精準測量，把該貼片式焊脫。

提醒：貼片式元器件細微非常容易遺失，提議焊脫時在線路板焊錫絲面找一個適宜的焊錫絲點，把貼片式元器件的一端臨時寄焊在焊錫絲點上，那樣既不容易遺失又能很便捷精確測量），評測阻值為77k，一樣用電烙鐵挨近對其加溫，阻值也可以一切正?？s小，表明該傳感器也沒壞。至此可以得出結論：故障編碼E2并不是傳感器故障。

可是，這下小編覺得懵了，2只傳感器都一切正常，機身又未找到太熱狀況，那怎么會發生編碼E2呢？

編者注：因CPU鑒別的電流數據信號，因此家電產品在表明傳感器短路故障或引路的故障編碼時，除開是傳感器故障外，還包含其特性阻抗/工作電壓變換電源電路及CPU相對應端口號內部電源電路。

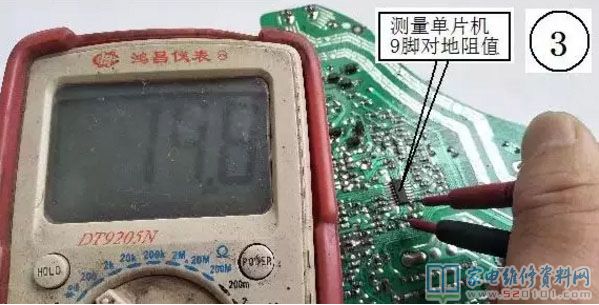

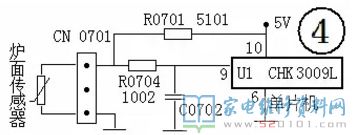

盡管2只傳感器都一切正常，可是電路板上的元器件是不是一切正常呢？然后動手能力精確測量主傳感器三針電源插座（CN 0701）的前后兩邊，評測正反面向阻值約為4. 33k（傳感器已拔出），參照美的牌別的型號規格電滋爐，此處阻值在拔出傳感器后為9k上下（不一樣型號規格有一定的區別），核對下相差懸殊有猜疑；然后用數字表200Ω擋測單片機U19腳正、反方向?qū)Φ刈柚祪H為14.8Ω，表明它類似短路故障（見圖3），這時又猜疑貼片電容C0702走電，但焊脫該電容器精確測量阻值為無窮是完好無損的。認真觀察線路板，傳感器下方是接地線的，上方通過電阻R 0701（5101）作過流保護接U1開關電源端10腳，上方又通過數據信號取樣電阻R 0704與單片機U1的9腳相接（見圖4），顯而易見單片機9腳便是溫度檢驗端。根據以上精確測量，表明單片機的確有什么問題。

為確認單片機有什么問題，再來一次選用工作電壓法精確測量：插電，單片機開關電源端10腳評測工作電壓為5.06V，單片機9腳電位差為0.005V，而且3針電源插座上直流電壓僅為3.35V，表明單片機9腳內部電源電路對地短 路，導致檢驗端電位差被往下拉為0V，也就是9腳的取樣數據信號被旁通掉，進而造成本例故障。
電滋爐單片機出故障，就等同于人們得了癌病，痊愈的概率十分非常渺小?？墒牵瑹o(wú)巧不成章，小編不久前從廢品收購店得到一塊遍體鱗傷的線路板，型號規格恰好與該設備同樣，所幸單片機沒被砸爛，從外表看是完好無損的，僅僅不知道集成ic內部數據信息是不是完好無損，因此懷著試一試的心理狀態，把集成ic卸下來更換，仔細電焊焊接準備就緒后插電調試，校準音和表明一切正常，坐鍋放水啟動，加溫一切正常。經 過長期工作中，工作自始至終一切正常，故障清除。

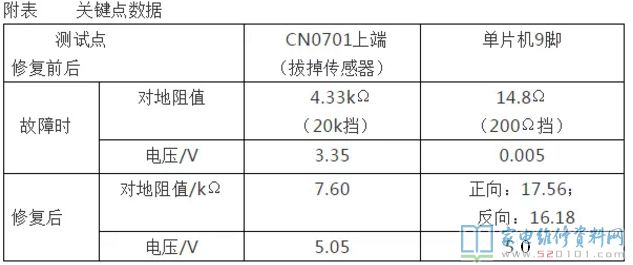

故障排除前后左右，用DT9205測出的關鍵環節數據信息如附注所顯示。
