一、智能電飯煲構造及基本原理

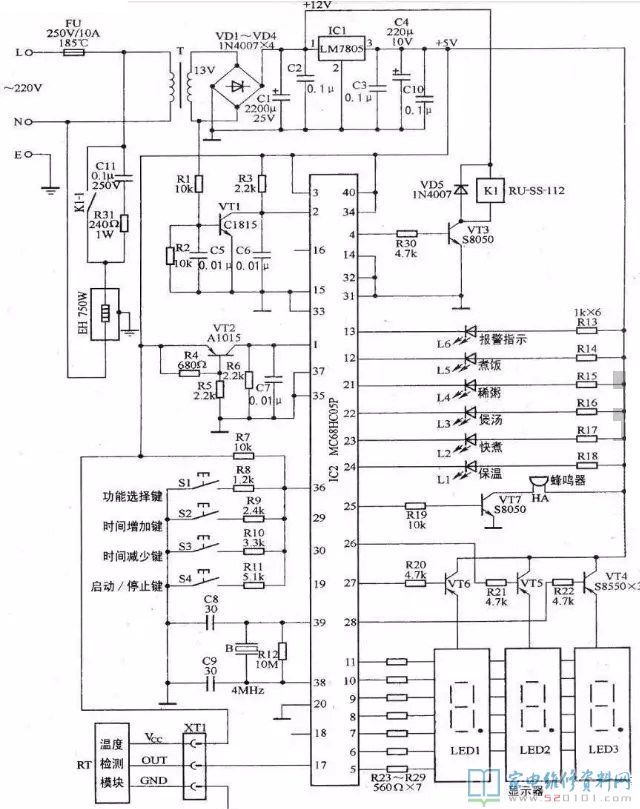

以創星CFXB60-3A電腦上型電飯煲為例子，其電路基本原理如下圖所示。該電路以微處理器IC2(MC68HC05P)為關鍵構成。整體電路由開關電源電路、全自動校準電路、時鐘震蕩電路、過零檢驗電路、數字鍵盤電路、底鍋溫度檢驗電路、做飯加溫推動操縱電路、設置方式表明電路、聲光報警器電路等九一部分構成。

1．開關電源電路
接入開關電源，220V電壓經超溫斷路器FU后，分為雙路：一路加至汽車繼電器Kl的常開觸點K1-1，接入發熱體EH。由電容器C11、電阻R31串連構成的防影響、清除火苗消化吸收控制回路，并接進K1-1兩邊，用以清除接觸點通/斷姿勢所形成的火花放電，減少對視覺家用電器的影響；另一路加至環形變壓器T，降血壓后由次級線圈導出13V交流電流，經電子整流器VD1～VD4整流器、電容器C1和C2高、低頻率過濾，造成12V直流電壓后，分成雙路：一路為汽車繼電器Kl配電：另一路經過三端穩壓管集成化電路IC1(LM7805)和電容器C3、C4、C10構成的穩壓管過濾電路，造成5V平穩直流電壓，做為微處理器IC2以及他操縱電路的工作中開關電源。

2．全自動校準電路
由IC2①腳與外接三極管VT2，電阻R4、R5、R6，電容器C7等構成全自動校準電路。當IC2①腳為低電頻時，微處理器內電路校準。當微處理器工作中時，IC2①腳為高電平。
3．時鐘震蕩電路
由IC2(38)、(39)腳與其說外接結晶B、電容器C8和C9、電阻R12等構成時鐘震蕩電路。時鐘振蕩電路造成的震蕩工作頻率為4MHz，使微處理器各電路相互配合。
4．過零檢驗電路
由IC2②腳與其說外接三極管VT1，電阻Rl、R2、R3，電容器C5、C6等構成過零檢驗電路。該電路的過零檢測鍵入數據信號源自環形變壓器T的次級線圈，電壓以10ms為周期時間的過零數據信號加進VT1的基極。當鍵入工作電壓高過或小于0.7V時，VT1各自關斷或截至，使IC2②腳每過10 ms有一高電平工作電壓數據信號造成，即每10ms微處理器產生一次外終斷，進而保障了系統軟件記時的精確性。
5．數字鍵盤電路
由IC2(36)腳與其說外接作用選擇鍵Sl、時間提升鍵S2、時間降低鍵S3、運行/終止鍵S4等構成數字鍵盤電路。當按住任一功能鍵時，經分壓電阻造成不一樣的工作電壓，送進IC2(36)腳，經微處理器內部鑒別電路判斷后，實行相對應管理程序。在其中，Sl為方式選中，可選用的方式包含：做飯、稀飯、熬湯、快煮、隔熱保溫等；S2用以提升按時時間；S3用以降低按時時間；S4用以電飯煲運行/終止等。
6．底鍋溫度檢驗電路
由IC2(17)腳與其說外接溫度檢驗控制模塊RT等構成底鍋溫度檢驗電路。溫度檢測控制模塊安裝在發熱體表面，關鍵用于檢驗發熱體的做飯溫度。其可將溫度轉變轉化成工作電壓數據信號，經導出端OUT加至IC2(17)腳，經微處理器內部電路轉化成相對應數據信息，與預置的多種作用數據信息進行較為，實行相對應的加溫管理程序。
7．做飯加溫推動操縱電路
由IC2④腳與其說外接電阻R30、三極管VT3、二極管VD5、汽車繼電器K1、繼電器常開觸點K1-1及其發熱體EH等構成做飯加溫推動操縱電路。該電路適用于操縱發熱體EH開關電源的接入與斷掉。在這里電路中，VD5是續流二極管，為汽車繼電器K1給予磁場能釋放出來安全通道，避免穿透三極管VT3，起保障功效。
8．設置方式表明電路
由IC2(12)、(21)～(24)腳各自與其說外接發光二極管L5～L1、電阻R14～R18等構成設置方式表明電路。當某一方式被選定時，相匹配的發光二極管長亮；該方式運作時，相匹配的發光二極管閃耀。由IC2(26)～(28)）腳、⑤～(11)腳各自與其說外接電阻R20～R22和R23～R29、三極管VT4～VT6及其數碼顯示管LED1～LED3等構成運作表明記時電路。在按時情況時數碼顯示管表明剩下的時間，VT4～VT6用以顯示屏的位。
9．聲、光警報電路
由發音警報電路和閃光警報電路兩部份構成聲、光警報電路。在其中，由IC2(25)腳與其說外接電阻R19、三極管VT7、無源蜂鳴器HA構成發音警報電路：由IC2(13)腳、發光二極管L6、電阻R13等構成閃光警報電路。當IC2(25)腳導出高電平時，VT7關斷，HA發音警報。當IC2(13)腳為低電頻時，L6發光警報。與此同時，當按觸作用選擇鍵S1、時間提升鍵S2、時間降低鍵S3、運行/終止鍵S4時，無源蜂鳴器能傳出短暫語音提示，表明實際操作合理。當電飯煲加溫溫度超出溫度額定值時，無源蜂鳴器HA傳出持續警報聲，發光二極管L6閃耀。
