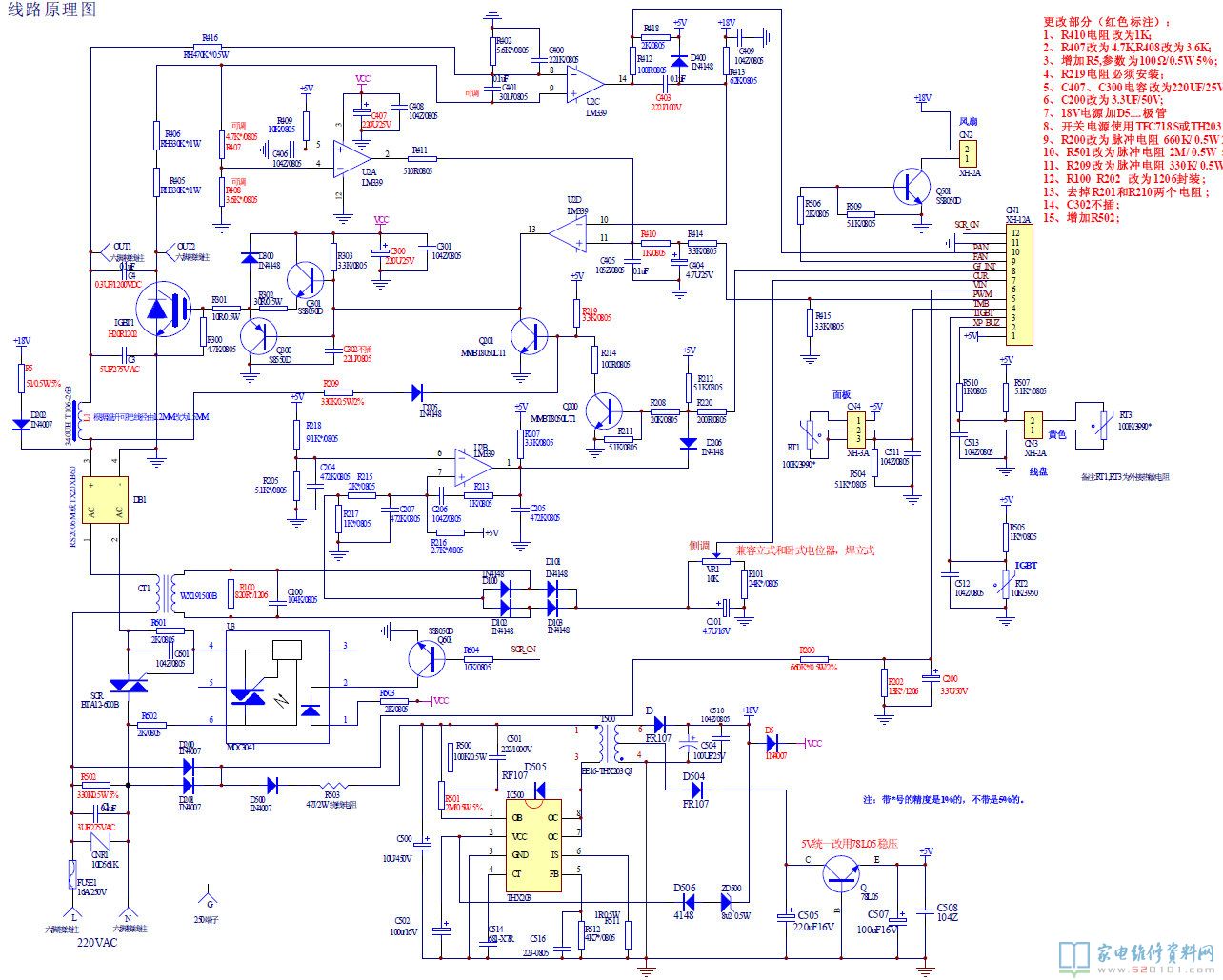

接修一臺九陽JYC-21CS51電滋爐,常見故障是開機按加溫功能按鍵,表明“E0”,不加溫,但風機轉,由此了解是內電源電路問題。此磁感應看原理圖(九陽JYC-21CS51電磁爐主板電路圖在線下載),如下圖所示。
測300、18、5伏,一切正常。最先猜疑同歩電源電路,查R416 R405 R406,都沒什么問題。電阻R402 R407 R408也在路測了,一切正常。還記得有人說LM339(8){9}間電容器也可以造成E0,焊下C401,測其不走電,它下邊都沒有膠黏劑。
再查促進級,除掉線盤,線盤處接60瓦日光燈。LM339的(13)腳導出促進數據信號,測其電壓,靜態數據、開機全是0.2伏上下,該腳還接有實行維護作用的三極管Q201,測Q201基極,有0.67伏電壓,表明它飽和狀態了。一切正常時開機后Q201應截至,運作時也應該有短期內的截至,便于電源電路檢驗運行。測它的前面Q200C極,也是有0.67伏電壓,Q200沒有飽和狀態,僅有Q200飽和狀態,Q201才可以截至。在板上粗測Q200 Q201應當一切正常。沿著Q200的基極,過電阻器R208是接5伏的,要想Q200飽和狀態,這里電壓要貼近5伏,測該點電壓接近0伏。這里電壓低和CMU相關,但這里到CMU沒有旁路電容,連線也沒斷。由于電燈泡替代了線盤,決策斷掉這里到MCU的連線,不許MCU導出飽和狀態數據信號,看會怎么樣。開機測Q201基極,基本上沒有電壓,但測其C極,電壓依然低。看來是LM339的(13)腳導出電壓低。
危害(13)腳的是(11)(10)腳電壓,測(10)腳6伏多,測(11)腳,貼近0伏。(10)腳是正相反鍵入端,難怪(13)腳電壓低。測(11)腳接的電容器C404 C405也不走電。但(11)腳電壓還受(2)腳電壓危害,(2)腳是限定反壓極高導出端,當反壓超出一定水平 ,(2)腳電壓降低,鼓勵輸出功率減少,反壓降低。(4)(5)腳危害(2)腳電壓,測(5)腳,5伏,測(4)腳,3伏上下,(5)腳是正相端,按理說(2)腳應當引路,不危害(11)腳電壓,但無法明確。決策斷掉(2)腳到(11)腳的連線,看如何。斷掉,測(11)腳電壓,修復到5伏多。看來是LM339壞掉,拆換LM339后調試,一切正常。
