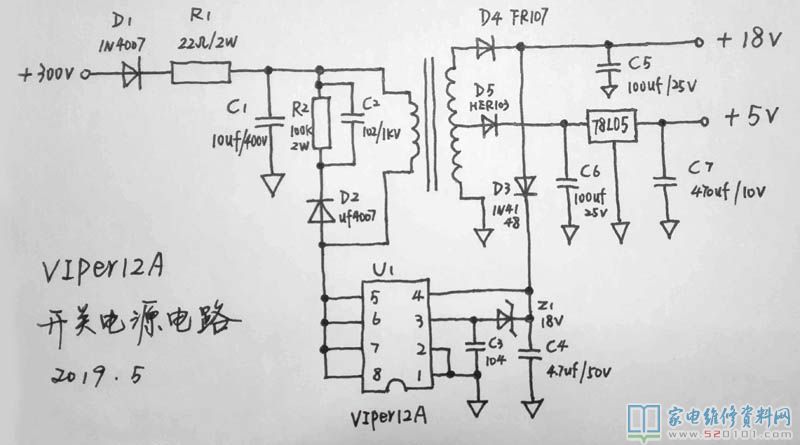

本電源電路如下圖所示，電壓220V經整流管和D1整流器，產生的300V直流電電壓經22歐功率電阻過流保護，400V10UF電容器濾波后根據開關變壓器的初中級加進VIPer12A的5、6、7、8腳，5-8腳是內部場效管的漏極；與此同時300V電壓經VIPer12A內部髙壓電流量對第4腳外接電容器C4電池充電，當C4兩邊電壓升高到14.5V時，VIPer12A內部開關管關斷工作中。假如這一電容器引路或功能欠佳，會使IC不可以起振或起振減緩，有時候電滋爐插電后過幾秒才嘀的一聲就是這個電容器導致的。開關變壓器初中級造成電流量，次級線圈造成雙路磁感應電壓。

一路進D4、C5整流器濾波后獲得18V直流電電壓，供光耦電路、LM339和離心風機應用；另一路經D5、C6整流器濾波后獲得9V以?xún)?nèi)的直流電電壓，經78L05穩壓管后獲得5V直流電電壓供電腦主板、CPU及燈板應用。R2、C2、D2構成頂峰消化吸收電源電路，維護VIPer12A內部的開關管在截至期內不被開關變壓器造成的最高值單脈沖電壓穿透毀壞。18V電壓經D3整流器、C4濾波得到的電壓加進VIPer12A的第4腳，為其給予好的工作電壓。18V電壓經穩壓極管Z1、再經過C3光滑后加進VIPer12A的3腳，為其給予意見反饋穩壓管抽樣電壓。假如此穩壓極管毀壞，會導致電壓不穩定等問題。
