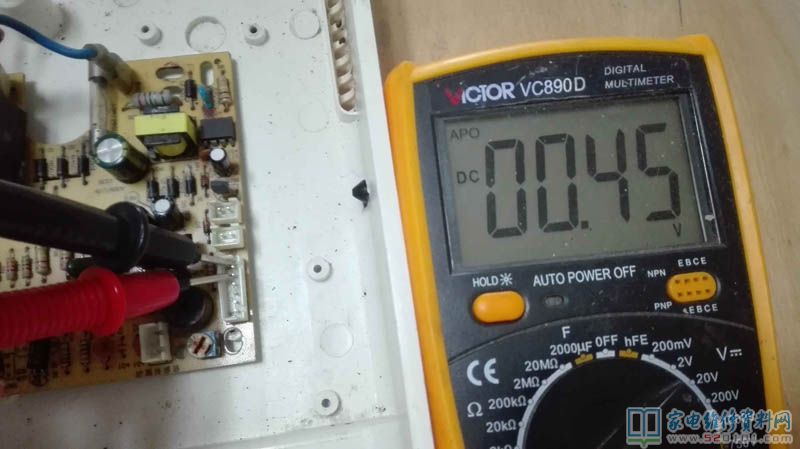

接修一臺湛江市三角電磁爐,常見故障主要表現為插電無反映,拆卸估測查驗,無燒毀正本,看樣子務必上數字萬用表。查驗5V僅有0.45V。實際如下圖所顯示。

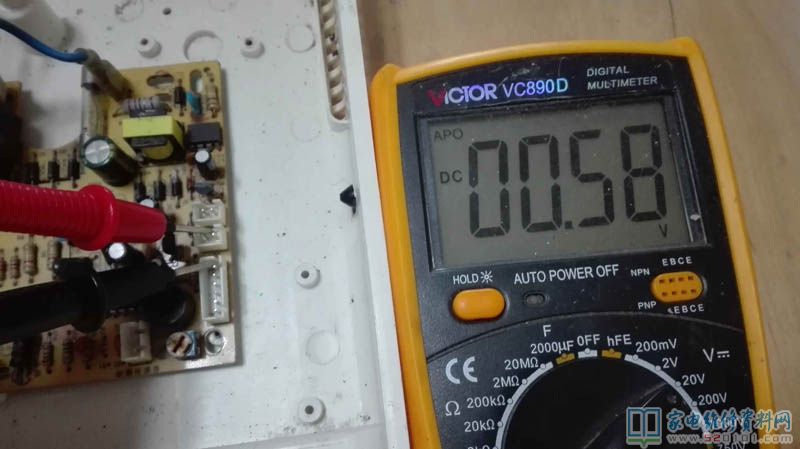

18V僅有0.58V,工作電壓太低了,如下圖所顯示

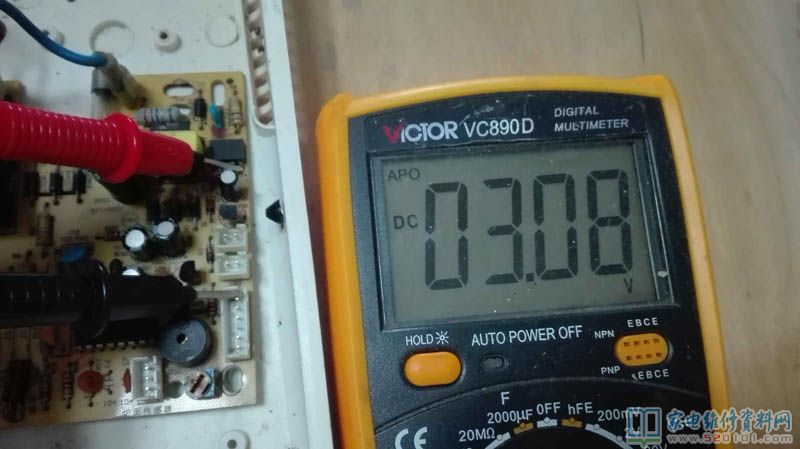

再向前測,VIPer12A第4腳僅有3.08V。
VIPer12A第5-8腳314V一切正常。
這類常見故障可能是集成ic特性欠佳導致的,但是也是有可能是集成ic沒有一切正常起振。為了更好地不誣陷集成ic,應查一下啟振電容器。一測,果真50V/4.7UF電容器僅有0.085NF了。

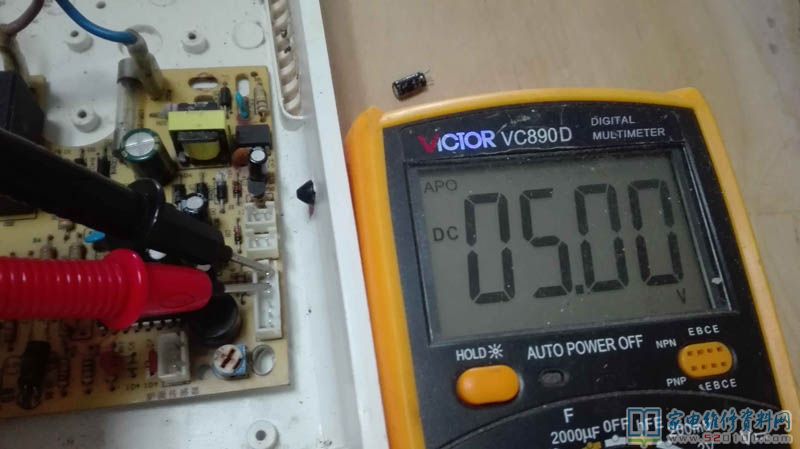

找一個好的電容器換掉,插電檢測,了解的嘀的一聲傳來,測5V十分規范。

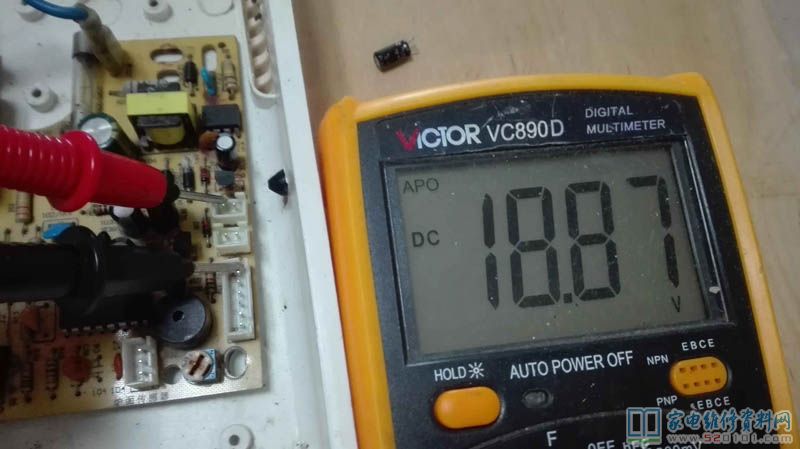

18V也恢復過來。

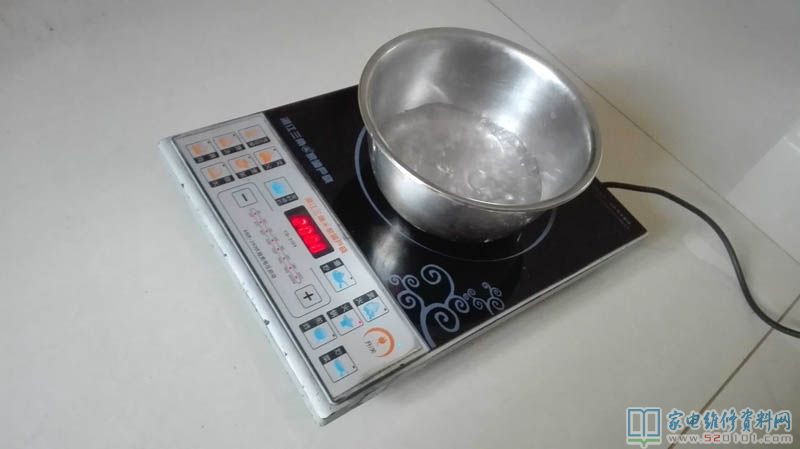

燒開水檢測,加溫一切正常,檢修完畢。此類常見故障稍有難度系數,規定有一定工作經驗,依靠數字萬用表開展修補。
