接修一臺美的電滋爐,常見故障

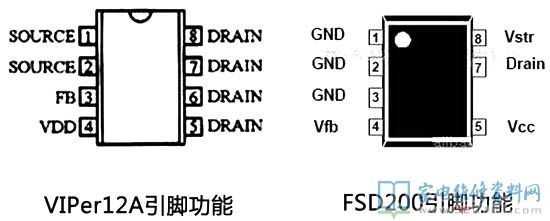

接修一臺美的電滋爐，常見故障主要表現為插電無反映，通過清查是副開關電源燒毀。這一副開關電源選用的是FSD200集成ic，不太常見。手頭上也沒這一集成ic，準備用普遍的VIPer12A來開展代用。可是這兩個集成ic的各腳作用不太一樣，務必修改電源電路才行，2個集成ic的各腳作用如下圖所示。

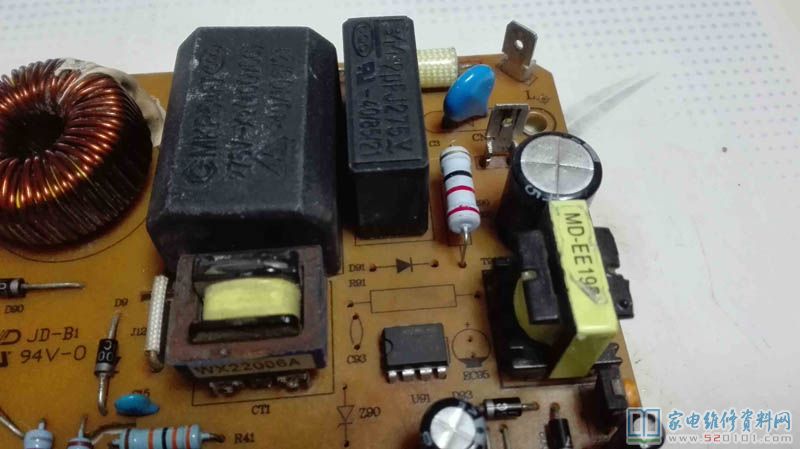

最先拆卸FSD200附近正本，如下圖所示。

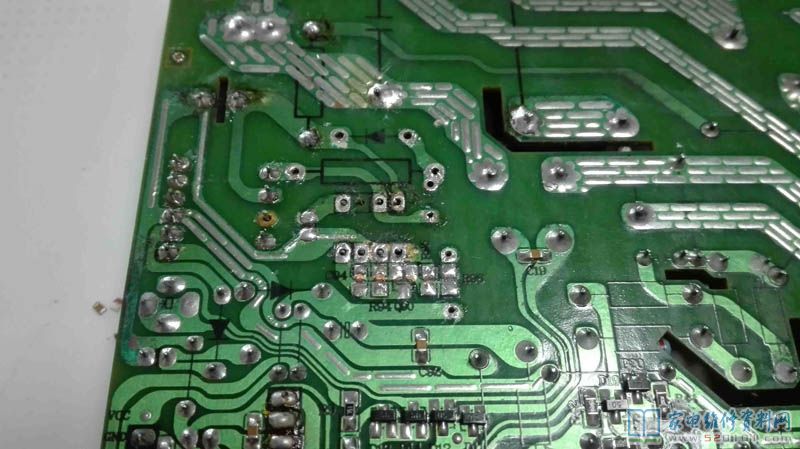

反面的貼片式正本也都拆下來。

先換掉燒毀的22歐功率電阻。

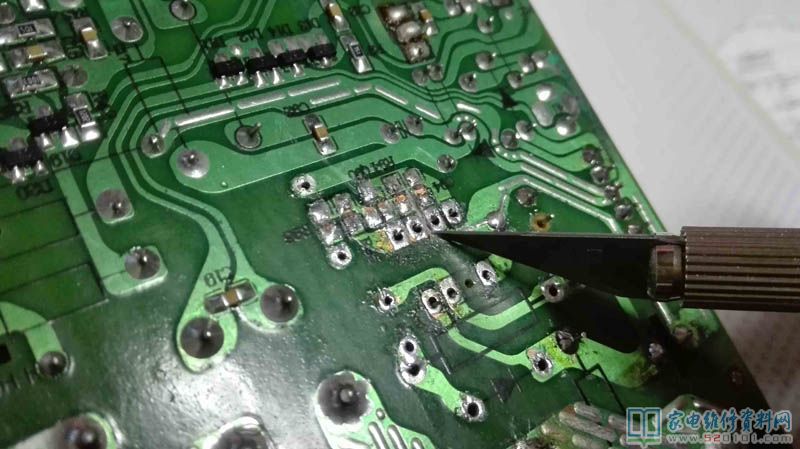

VIPer12A的1、2腳接地裝置，而FSD200的1、2、3腳都接地，因此要把電源電路中的第3腳和第2腳斷掉。

VIPer12A的5、6、7、8腳是相接的，為內部場效管的漏極，在換掉集成ic的一起要把這好多個針角用輸電線電焊焊接在一起，與此同時把針角上不必要的銅泊撕下。

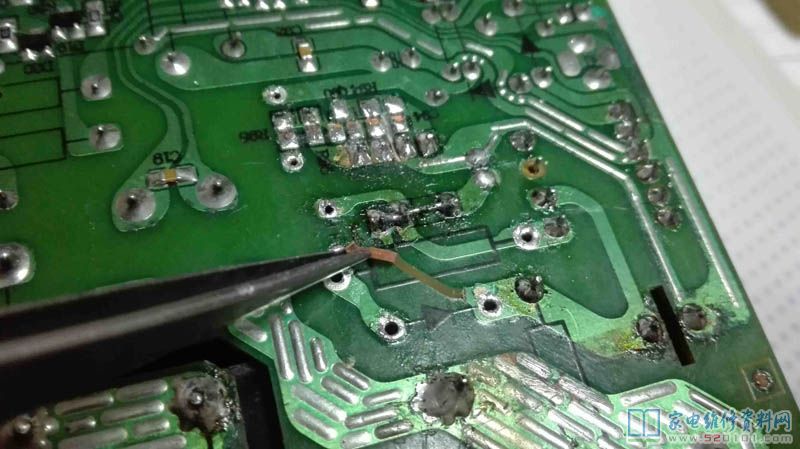

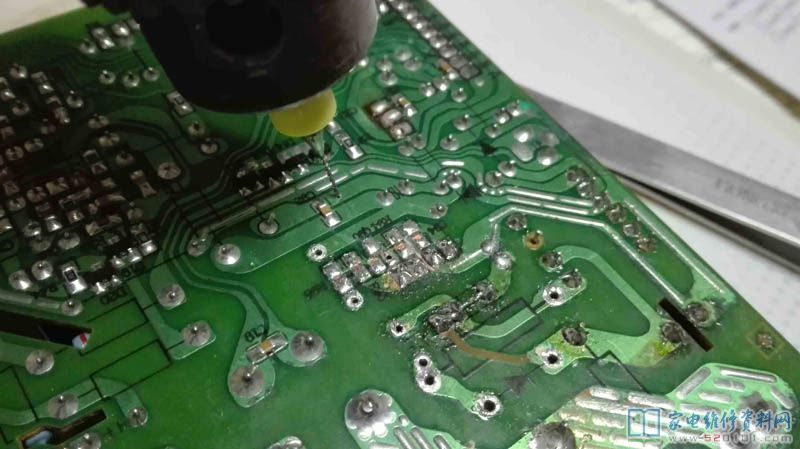

VIPer12A的1、2腳是接地線的，為內部場效管的源極，PCB上立即走線不太美觀大方，因此用手電鉆打孔提前準備從正臉用漏線聯接。

從正臉漏線聯接就很齊整美觀大方了。

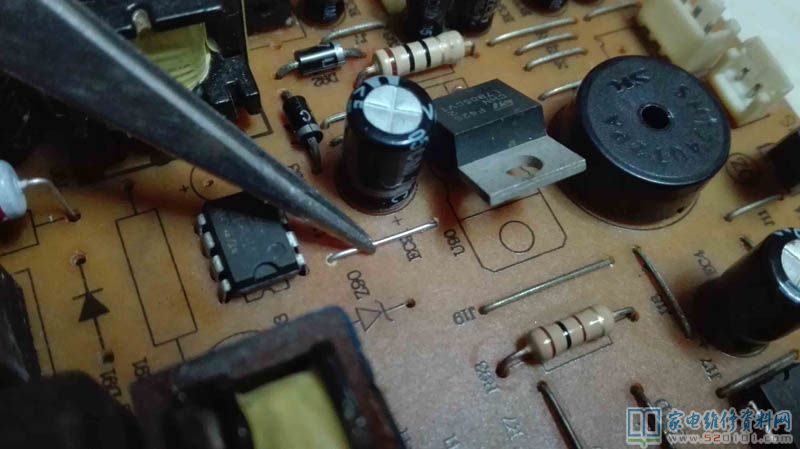

再在第3腳和第4腳中間打孔電焊焊接18V穩壓極管，穩壓管正級接第3腳，負級接第4腳。

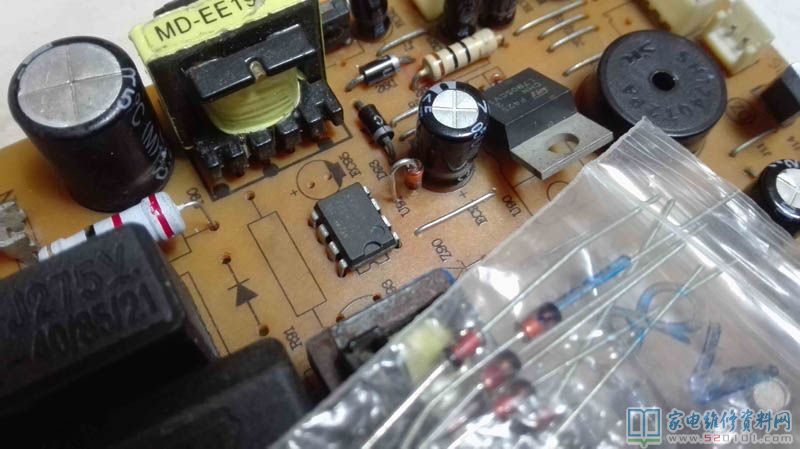

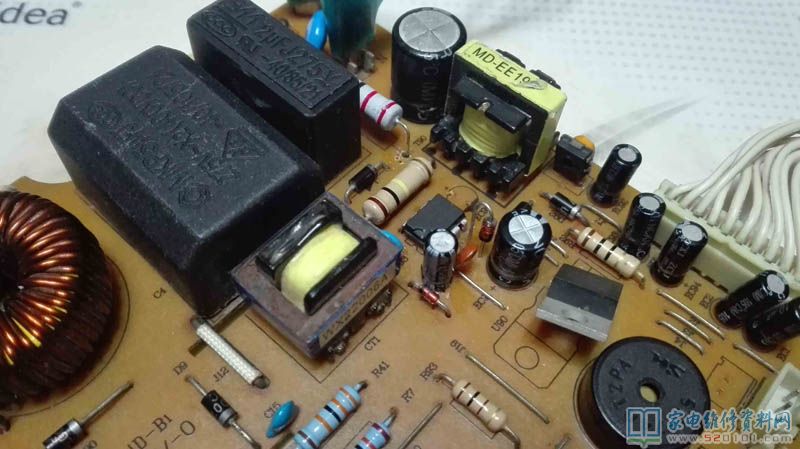

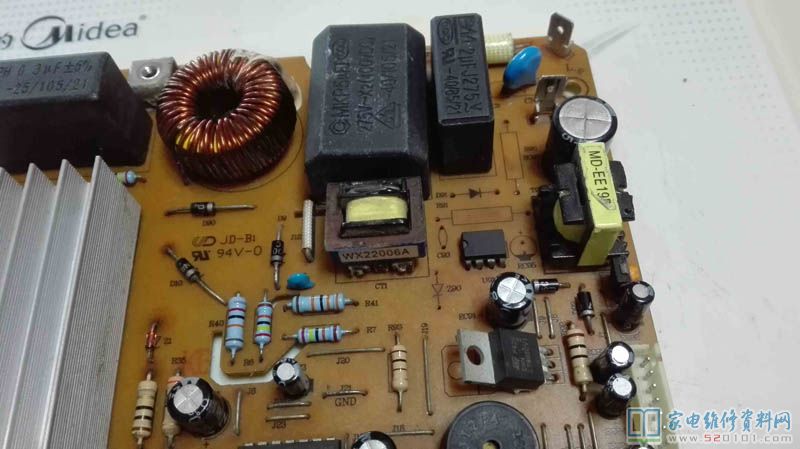

一樣裝上第4腳的50V、4.7UF電容器，第1、2腳和第3腳中間的104電容器，18V至第4腳的IN4148二極管，并查驗裝好頂峰消化吸收電源電路的二極管，電容器和電阻器，電源電路即使改好啦。那樣看起來還挺齊整的吧，換控制模塊連線看起來亂多了。

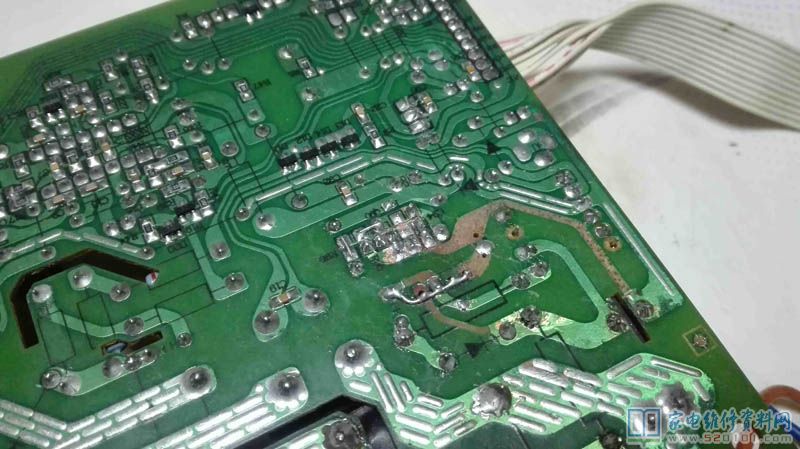

反面變成這一模樣，用洗板水洗過以后算是挺整潔。

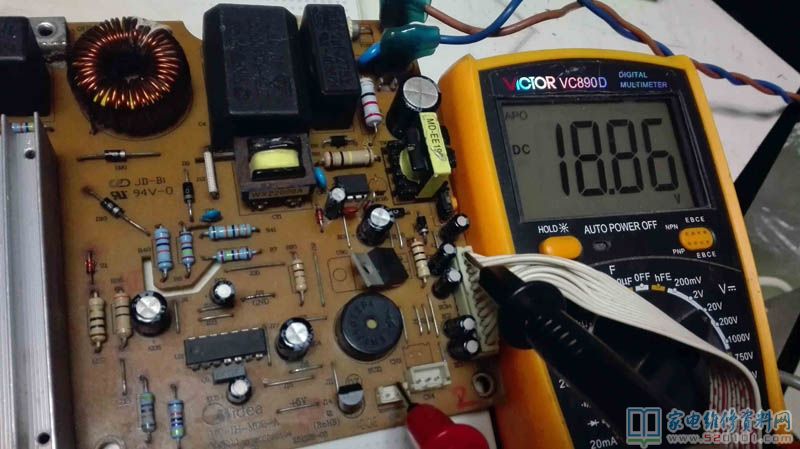

激動人心的時刻到了，串上電燈泡檢測，滴的一聲，成功了。測試風機針角18.86V，一切正常。

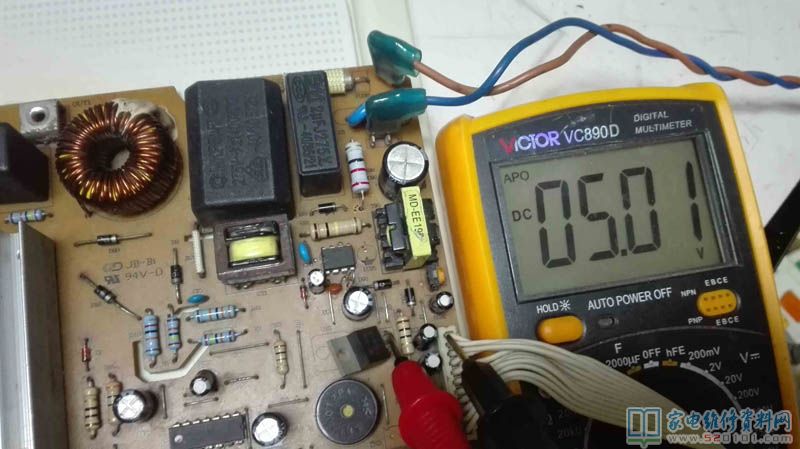

78L05導出直流電壓5.01V，徹底一切正常。

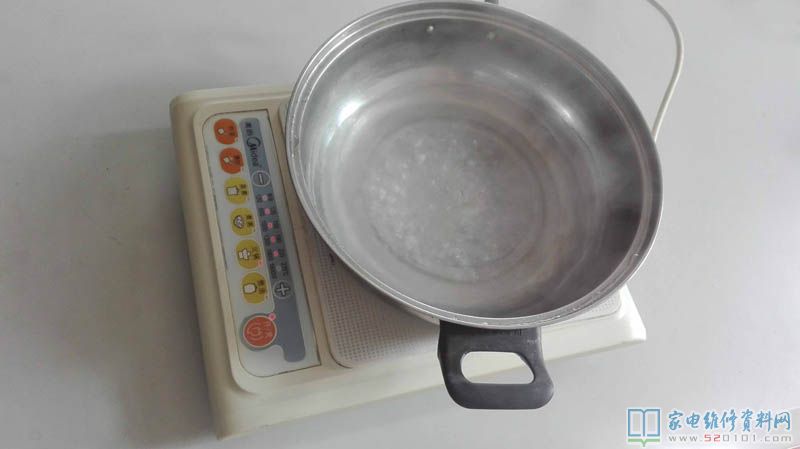

燒開水檢測，各類作用一切正常，檢修完畢。

實際上，只需對VIPer12A開關電源電路了解較為深入得話，代用其他集成ic或是很容易的。下邊我便融合手繪畫原理圖再跟大伙兒研究一下這一部分電源電路。

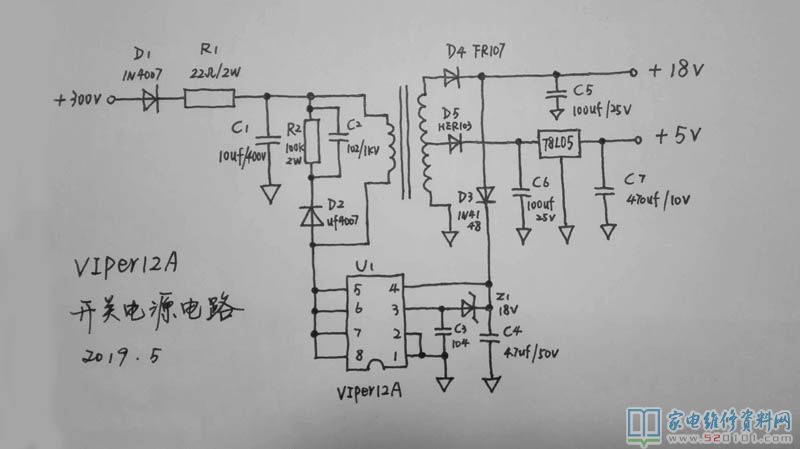

原理圖如圖所顯示，電壓220V經整流管和D1整流器，產生的300V直流電壓經22歐功率電阻過流保護，400V10UF電容濾波后根據開關變壓器的初中級加進VIPer12A的5、6、7、8腳，5-8腳是內部場效管的漏極；與此同時300V工作電壓經VIPer12A內部髙壓電流量對第4腳外接電容器C4電池充電，當C4兩直流電壓升高到14.5V時，VIPer12A內部開關管關斷工作中。假如這一電容器引路或功能欠佳，會使IC不可以起振或起振減緩，有時候電滋爐插電后過幾秒才嘀的一聲就是這個電容器導致的。開關變壓器初中級造成電流量，次級線圈造成雙路感應電壓。一路進D4、C5整流器過濾后獲得18V直流電壓，供光耦電路、LM339和離心風機應用；另一路經D5、C6整流器過濾后獲得9V以內的直流電壓，經78L05穩壓管后獲得5V直流電壓供電腦主板、CPU及燈板應用。R2、C2、D2構成頂峰消化吸收電源電路，維護VIPer12A內部的開關管在截至期內不被開關變壓器造成的最高值單脈沖擊穿電壓毀壞。18V工作電壓經D3整流器、C4過濾得到的工作電壓加進VIPer12A的第4腳，為其給予好的工作工作電壓。18V電壓經穩壓極管Z1、再經過C3光滑后加進VIPer12A的3腳，為其給予意見反饋穩壓管抽樣工作電壓。假如此穩壓極管毀壞，會導致短路等問題。
