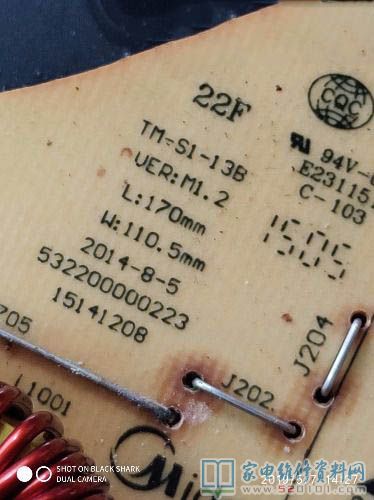

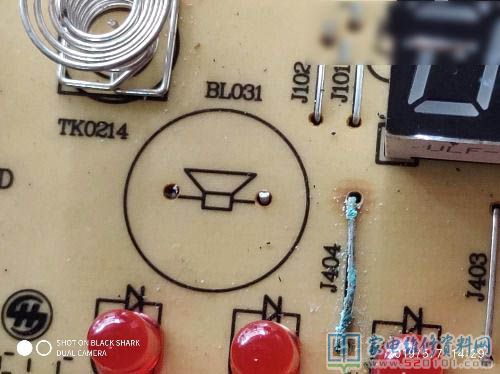

接修一臺美的RT2156電滋爐，此設備的板號是TM-S1-13B，常見故障主要表現為不插電/觸碰失效。拆卸檢驗，機器有顯著的檢修印痕，也是一臺同行業轉修機，保險絲管爆，IGBT穿透，表明板無源蜂鳴器及其幾個發光二極管已洗劫一空，表明板觸摸芯片/LED驅動集成ic被拆動過（還行二塊集成ic沒被弄壞）。

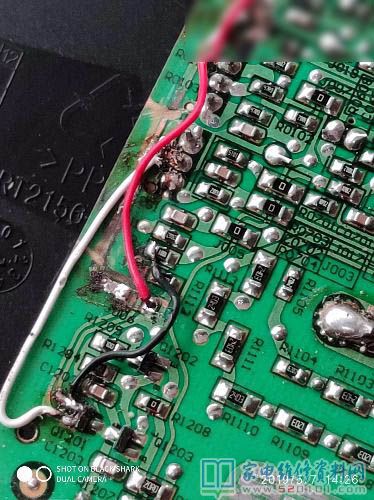

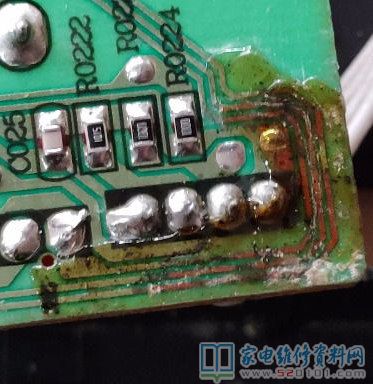

下面精確測量剖析爆裂緣故，估測PCB板光耦電路一部分銅箔生銹比較嚴重，精確測量結果，3條銅箔開路，別的內未見異常，應當便是由于驅動器一部分開路造成爆裂。

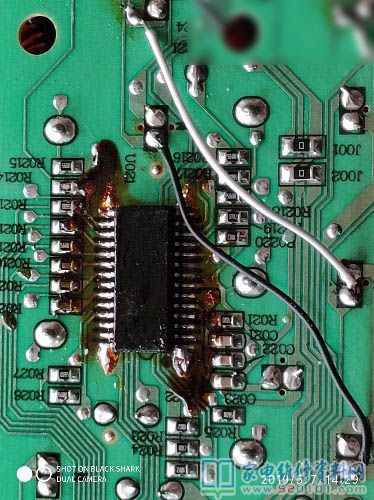

走線聯接好開路一部分，裝上保險IGBT，插電調試，開不了機，表明板5V一切正常，開機鍵工作電壓不會改變，系統檢測發覺表明板也是有3條銅箔開路，走線后用紙條可啟動(熱地害怕拿手立即摸)，實際操作一切正常，上使用后開不了機，清理控制面板后實際操作一切正常，又發覺不轉，18V一切正常風機壞，手里沒有，網上購物時間趕不及，來到倆廢品收購站也沒找到，返回店里發覺有一個立式飲水機風扇尺寸剛適合，但基座是方型的，但是沒事兒拆卸拼裝可以，裝上調試一切正常，工作中電流量9A。
