接修一臺崩騰C20

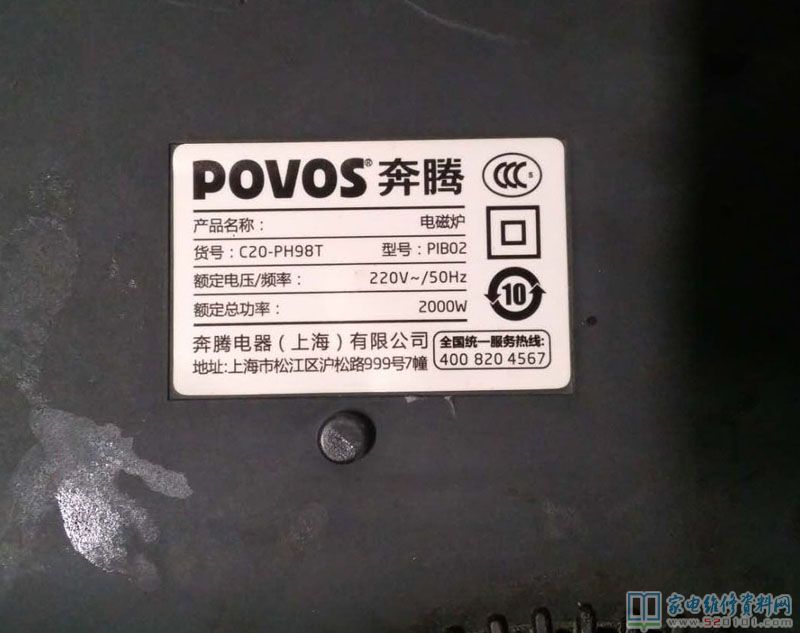

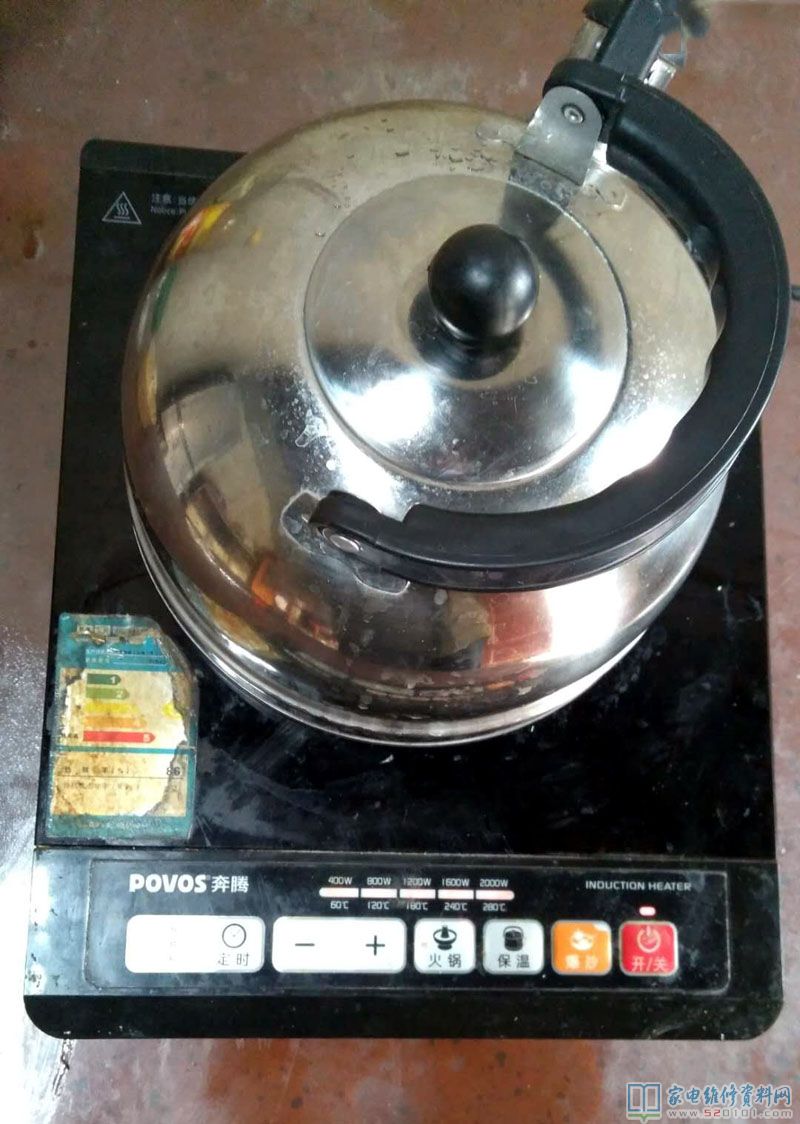

接修一臺崩騰C20-PH98T電滋爐，顧客送過來說成加溫半途會卡死，難以一切正常啟動。插電檢測發覺開機鍵接觸不良現象，軸體得換，半途卡死這個問題要具體燒開水加溫檢驗才可以明確是什么問題。先拆卸，拆換開機鍵按鍵，查驗3工作電壓、3電容器都一切正常，放電熱水壺啟動，鉗表檢測工作中電流8.5A，并且仍在以0.01A的步進電機速率升高，2分鐘后平穩在9.1A這兒， 這一電流早已是較大電流的體現了，汗死，數分鐘后通風口溫度就很熱了，如今室內溫度是個位，這一溫度異常， 出大力毫無疑問“出汗多”，通風口高溫后會開啟高溫維護姿勢，半途卡死。

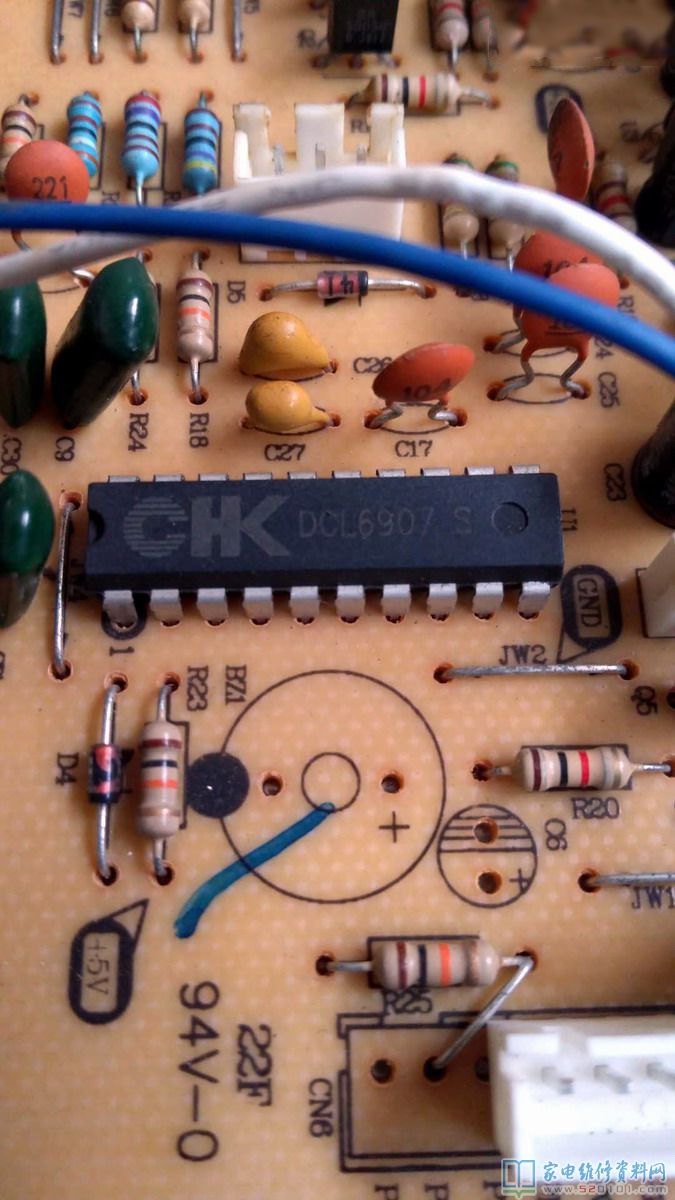

再度拆卸主板，該設備用的MCU是CHK DCL6907單片機設計，再加一個開關電源IC，主板就2個IC可以，降低成本的設計方案，在網上尋找了N遍，沒找到有價值的參考文獻。先依照老套，依次檢驗大電阻器、拆換大電容器，失效；再度拆換IGBT、整流管，問題依然；

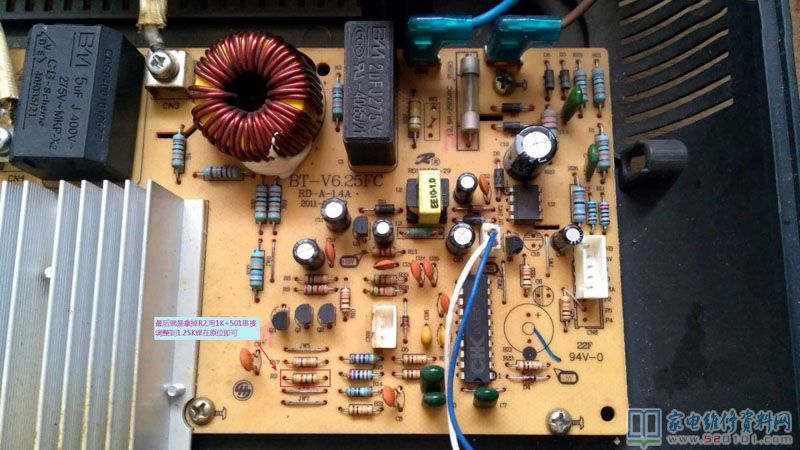

非常燒腦成千上萬后偶然發現奔騰電磁爐（鑫匯科S007計劃方案）主板與這一DCL6907很類似？ 細心比照主板實體電源電路與S007計劃方案，竟然相似之處極高，難道說這一DCL6907是S007的背心？ 不管了，對比S007計劃方案檢驗手頭上的主板，工作中主要參數一般都一切正常，便是電流檢驗電源電路省去了VR，僅用了一個1.5K電阻器，可是S007計劃方案里，電流檢驗全是一個R VR方式，累計也就1.2K上下的模樣，在這兒做手腳試一試了，找了一個1K電阻器再串連一個501可調式，調節到1.35K上機操作實驗，燒開水電流平穩到8.4A，通風口溫度或是有點兒熱，可是早已比以前9A多顯著低了；再調節電阻器到1.25K檢測，此次電流平穩在8.1A周邊，持續燒了2壺沸水，電滋爐工作中一切正常，通風口濕熱，覺得一切正常了。

對DCL6907主板的火爐，在網上的材料非常少，找的好多個檢修實例大多數有緣無份，或是瞻前顧后、放棄了。最終我還是對比S007計劃方案改動了電源電路主要參數后才讓火爐修復了一切正常運行狀態。
