蘇泊爾C21

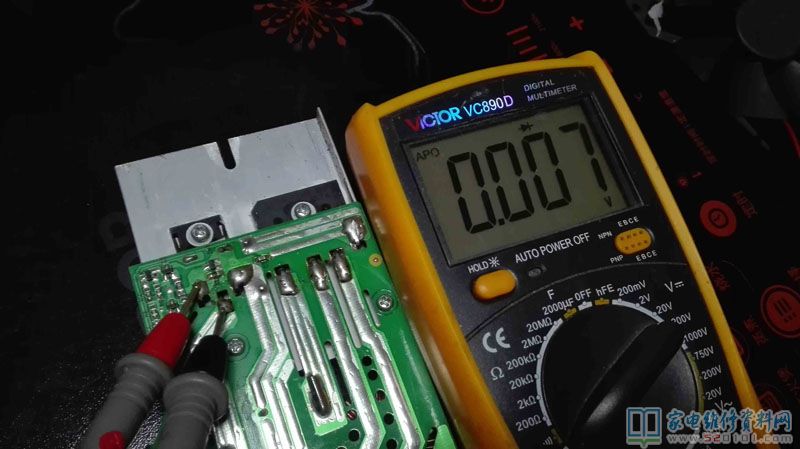

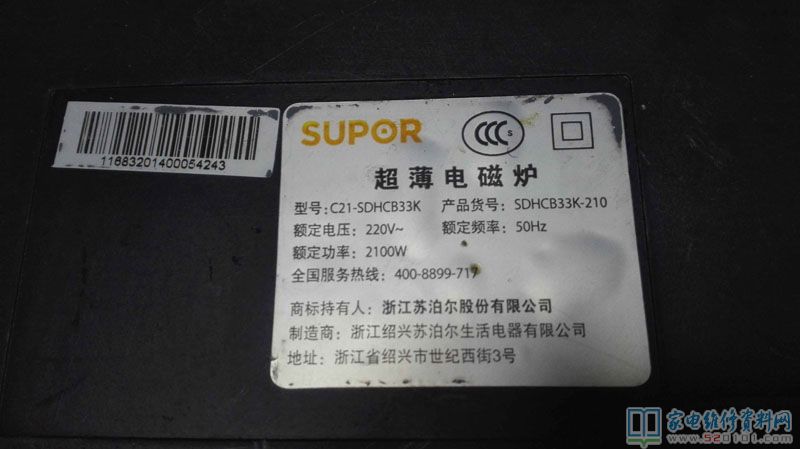

接修一臺蘇泊爾C21-SDHC833K纖薄電滋爐，型號規格如下圖所示，常見故障主要表現是插電無反映。一看外型較臟，十分油膩感，風機通風口都快沾住了，因此先做清理工作中。將電源電路烘干查驗，發覺IGBT穿透。

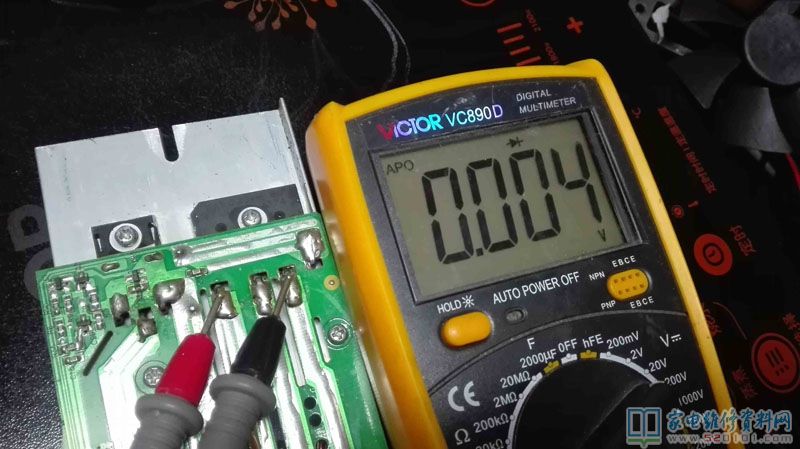

整流管也未避免

熔斷絲損壞

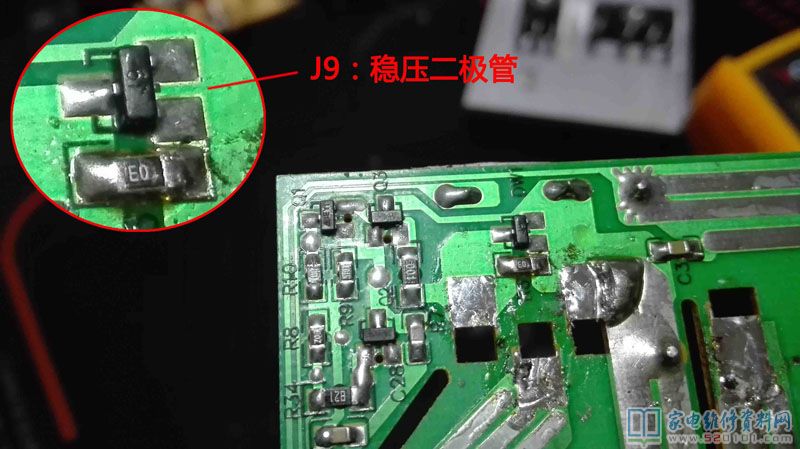

因此常規體檢三大電容器一切正常，貼片式推動管不太好拆，在線測了一下基本上一切正常，穩壓管二極管也是貼片式的，絲印油墨J9，檢驗也一切正常。僅僅J9下邊的電阻如何是E0，讓我認為有一些不祥之兆的征兆

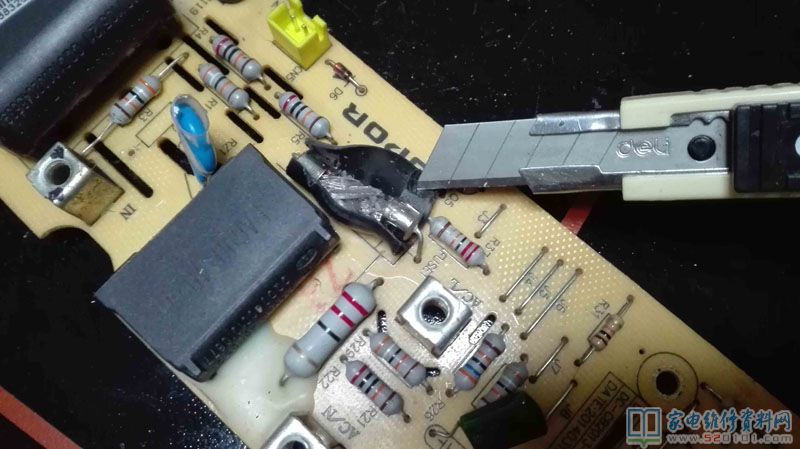

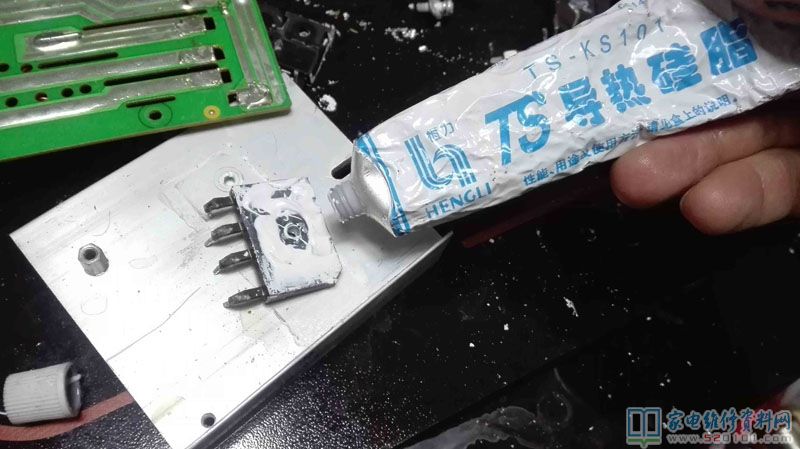

逐漸感覺可能是排熱不太好產生的爆裂吧，因此為新?lián)Q掉的管橋加破極散熱硅脂

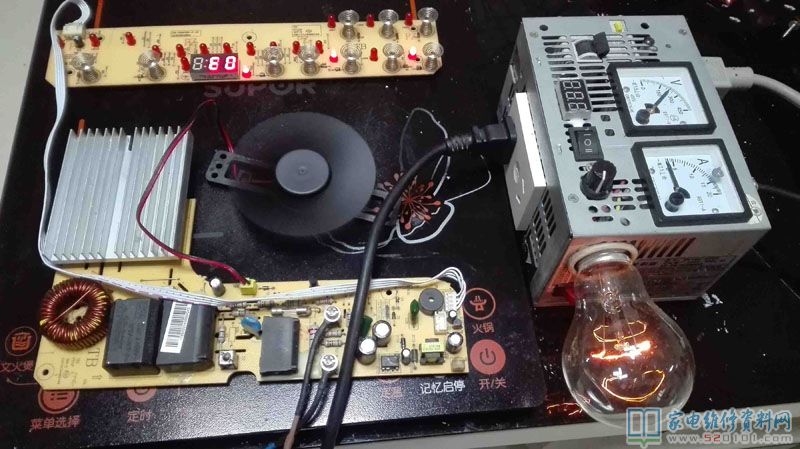

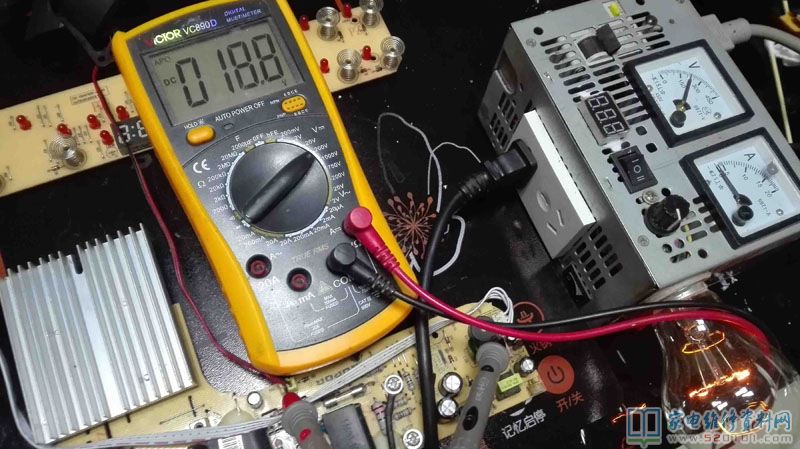

換上后打維護插電檢測，滴的一聲，測試5V、18V均一切正常

不布線盤，啟動試了一下，數碼顯示管亮起一下，隨后變?yōu)镋0，想著應當一切正常了吧

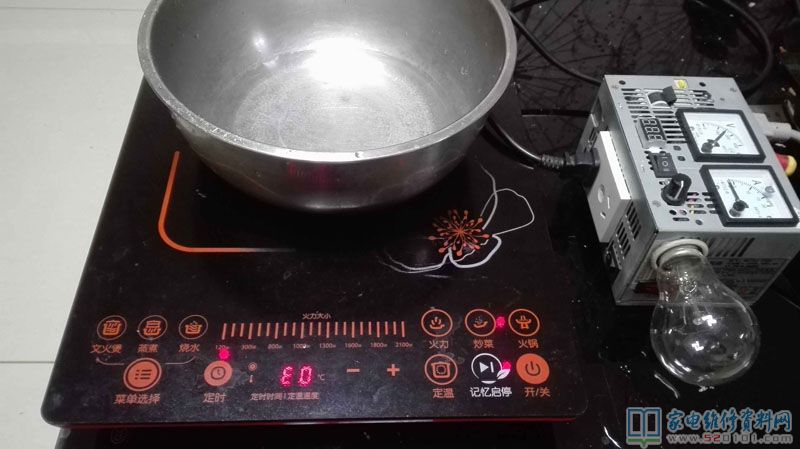

想不到接上線盤插電檢測，或是表明E0不加溫

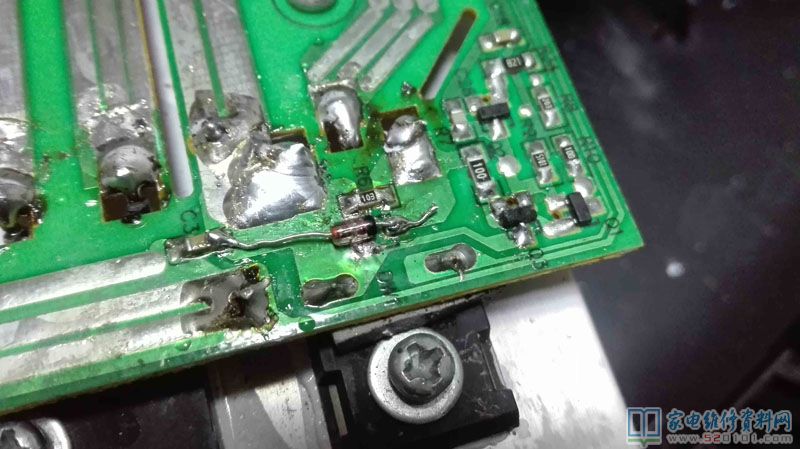

E0是內部路線常見故障，相當于不說。最先想起大電阻器，測了一遍全是沒問題的。看在網上貼子有一個朋友說他的一款電滋爐由于18V穩壓極管導致EO，因此換了一個一般的穩壓極管上來，或是E0。但是這一次我認清了那一個穩壓極管上邊的電阻是103，逐漸那一個1被塵土遮擋住了，真像個E0，是在提示我嗎？

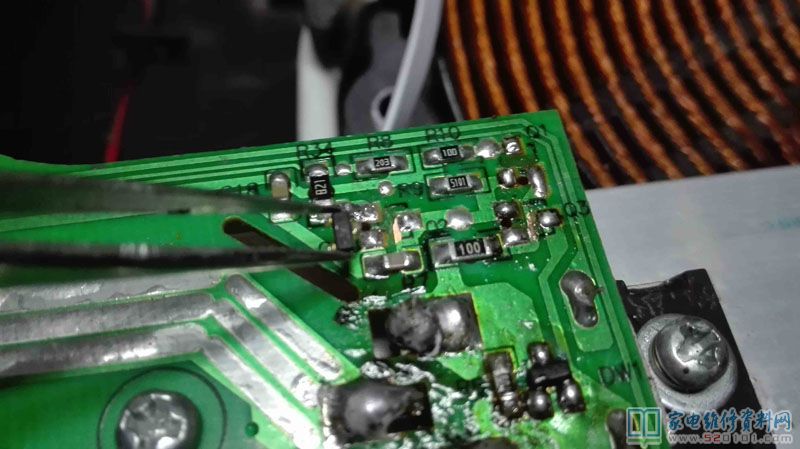

又插電試了一下，發覺電滋爐沒檢鍋數據信號，剖析應該是光耦電路工作中異常，IGBT沒工作。因此取出吃灰許久850把三個貼片三極管都吹了出來。一精確測量，果真三個有兩個異常，Q2(絲印油墨EY1，NPN）BC、BE間二極管值全是500多，CB、EB間二極管值也是500多；Q3（看不清楚，但是從和Q1的EY1構成對管看來，應該是個PNP貼片三極管）BC間二極管值一切正常，BE間無窮

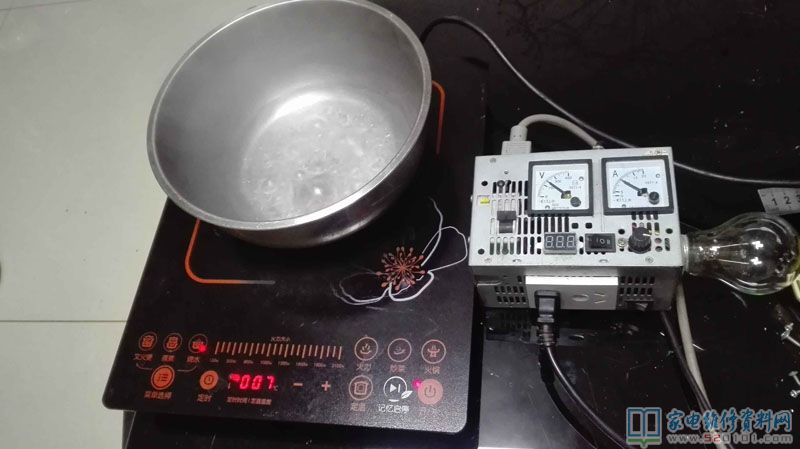

換掉好的推動三極管，電滋爐一切正常加溫了，至大功率電流量貼近10A，比仿冒的的確加溫快

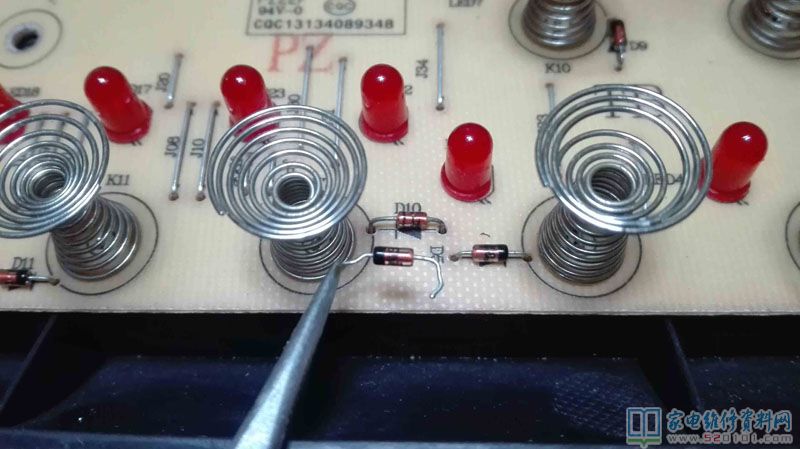

但是試了一下功能鍵，發覺提升那一個功能鍵不能用，拆卸立即用手掌觸碰卻可以用。（留意：由于電滋爐是熱地，立即用手掌觸碰是具有一定風險的，但是俺鞋底子基本上絕緣層，腳底也是地磚，沒辦法產生控制回路，因此沒有觸電事故風險）。聽一些好朋友說加一點錫箔就可以了，但是這個有點兒不能根除啊。僅僅這一個功能鍵不能用，那可能是和這一功能鍵相接的正本有什么問題。和觸碰扭簧立即連在一起的也是一個1N4148二極管，無論它立即換下來，提升鍵能一切正常應用了。

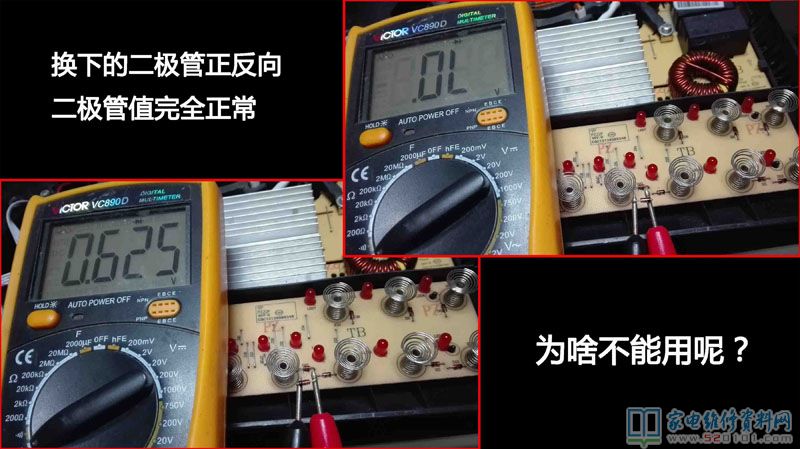

僅僅這一換下的1N4148正反面向二極管值徹底一切正常，如何就不能用了呢？
