蘇泊爾C21

接修一臺蘇泊爾C21-SDHCB17電滋爐，常見故障主要表現是插電后燈閃(全部燈一起閃/蜂鳴聲)，沒法校準。拆卸測出300V在270-290一切正常(近期市工作電壓稍低180V-200V且不穩定)，5V隨燈閃在3-5V中間振蕩，7805鍵入端9V也不穩定，拔出表明板5V平穩，可以取得成功校準，分辨開關電源空載能力差。
該設備開關電源塊為2226AP，找了幾十塊木板愣是沒找著它，纖薄機模塊忘不掉，還記得社區論壇有高手發的用12A做模塊的貼子，翻了大半天也沒找到(忘掉在哪個版面了)，只有硬著頭皮參考12A工程圖紙照貓畫虎來改了。

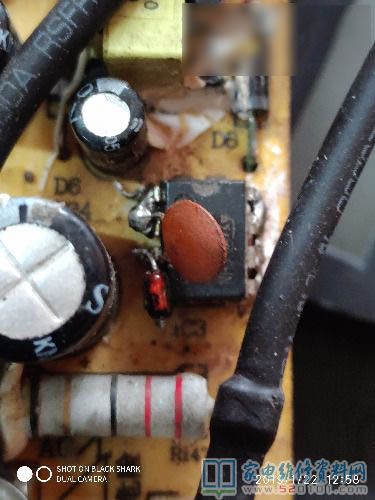

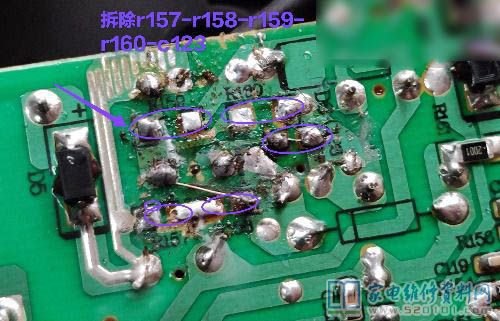

舊木板拆了個12A/104/18V穩壓極管，在找一張12A工程圖紙。通過電源電路比照，全板只需拆卸幾個貼片式阻容正本就可以，為了更好地運用原模塊孔距，先將12A改完(12A的678腳向5腳彎曲連在一起上錫，1腳向2腳彎折連在一起上錫，23腳中間并接104，34腳之間并接18V穩壓極管/3腳正4腳負)。隨后拆卸原模塊周邊的r157/r158/r159/r160/c123，c123拆卸后的地方用漏線聯接，裝上12A，將12A4腳用漏線聯接到50V/1uF的正級。

懷著損毀的心理狀態插電調試，校準聲來啦，接盆水調試一切正常。
