WK2102電滋爐常見故障

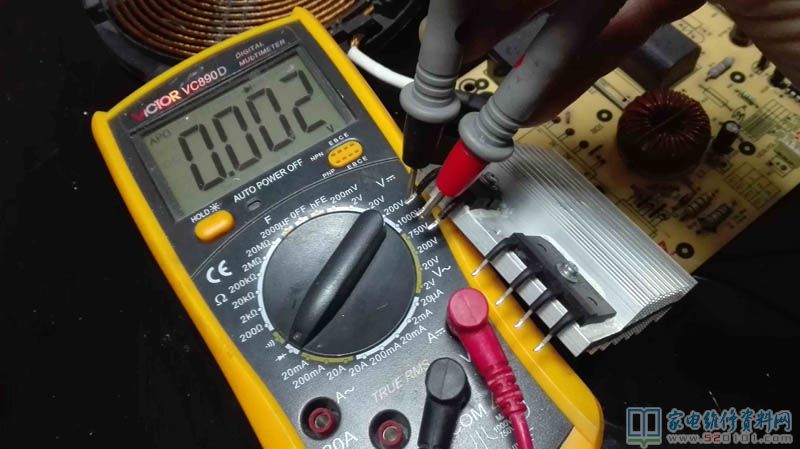

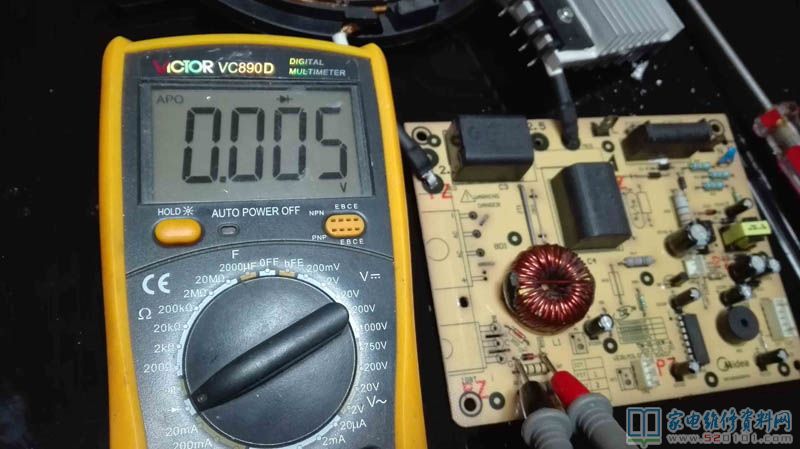

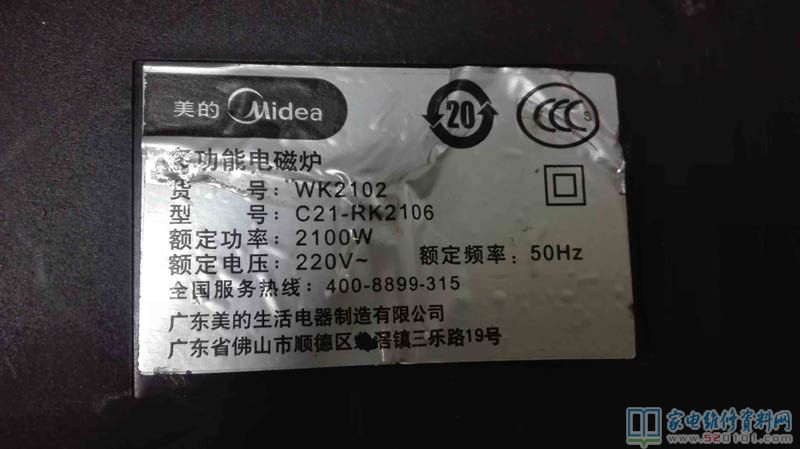

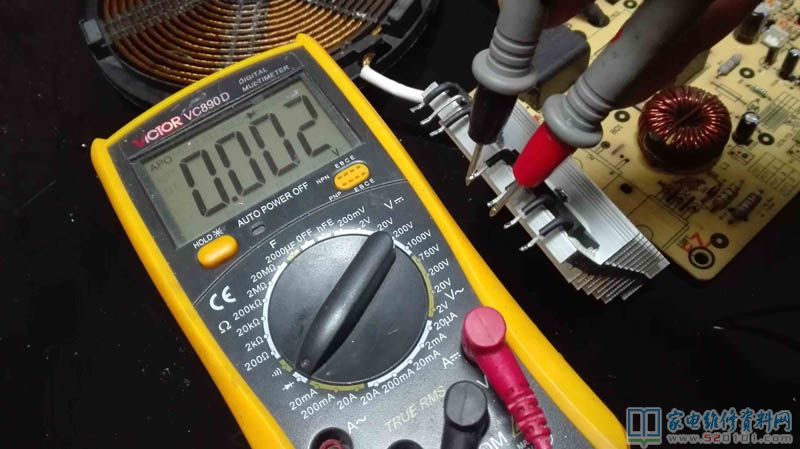

最近接修一臺美的WK2102電滋爐，常見故障主要表現為插電無反映。拆卸查驗，熔斷絲燒毀，整流管擊穿，IGBT也擊穿，因此檢很有可能造成燒管的好多個地區：大電容器、推動對管、18V穩壓極管，發覺是功率管G極的18V穩壓極管擊穿。

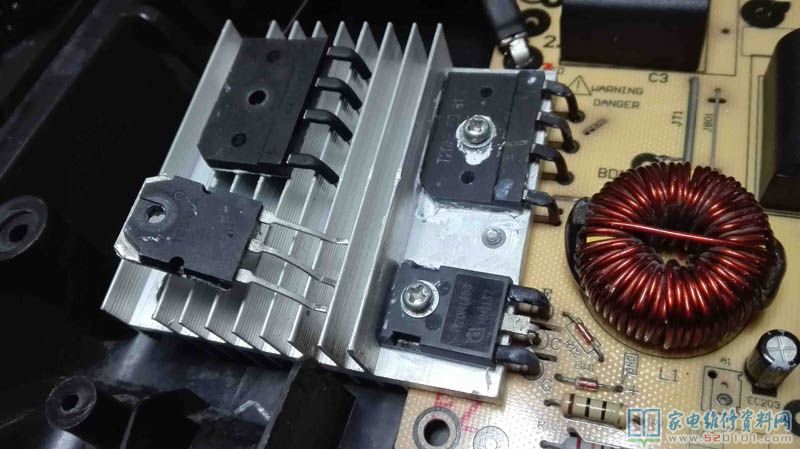

這一穩壓極管的型號規格是1N4746A，外型上也和一般常用的稍微不一樣，因此找一好的18V穩壓極管代用。然后代用整流管和IGBT，一看IGBT，型號規格是TOSHIBA 40RR22，也不是太普遍的，手頭上僅有H20R1353了，盡管主要參數略低，核查還可以代用。

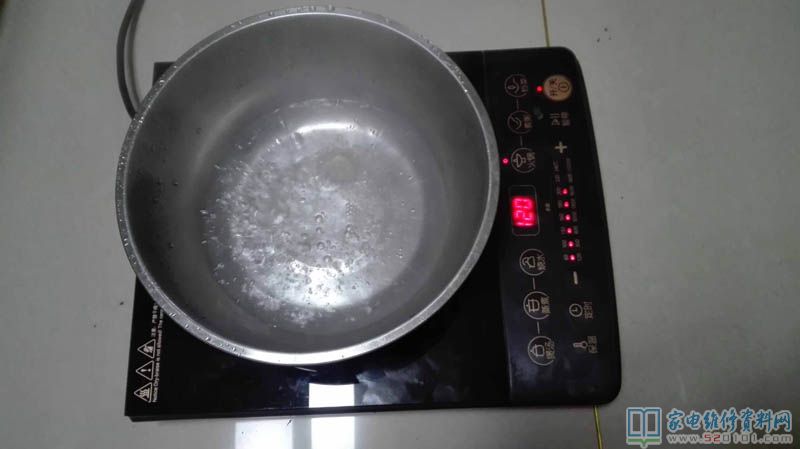

打維護啟動，三壓一切正常。燒開水調試，一切正常加溫，摸散熱器溫度濕熱，使用幾日無問題，檢修完畢。

本例常見故障具體為LC諧振電路常見故障，基本原理我就就不會再贅述了。該電源電路易損正本為串聯諧振電容器、IGBT和穩壓二極管。功率管擊穿后，將導致整流管過電流毀壞或保險片融斷，造成整體插電無反映狀況；功率管擊穿通常穩壓二極管也會擊穿，以避免光耦電路毀壞；此外假如串聯諧振電容器容積降低，將造成功率管截至?xí)r造成反峰工作電壓過高而擊穿，因此拆換功率管前，一定要查驗串聯諧振電容器和18V穩壓二極管是不是毀壞，以防再度毀壞功率管。
